Permite importar las asignaciones de terreno desde un archivo de texto. Para que CARTOMAP interprete estos datos correctamente los datos se han de ajustar al siguiente formato:

-Los datos se han de ordenar en cuatro columnas:
<pk>;<tipo de terreno>;<profundidad>;<buzamiento>
Si un estrato va paralelo al terreno se puede omitir el último dato, buzamiento.

-Los datos deben estar separados por punto y coma (;).

-El carácter decimal debe ser el punto (.).

-Las líneas en blanco y los espacios al principio de una línea se ignoran.

-Se pueden añadir comentarios al archivo añadiendo líneas comenzadas con el carácter # y a continuación el comentario.

Ejemplo de un archivo de asignaciones de tipos de terreno



Para asignar los tipos de terreno a un eje desde un archivo con este formato:

1.Los datos se importan a través del menú Archivo > Importar > Trazado > Asignaciones de tipos de terreno.

2.Se abrirá la ventana Importar asignaciones de tipo de terreno que permite seleccionar el eje al que se asignarán:

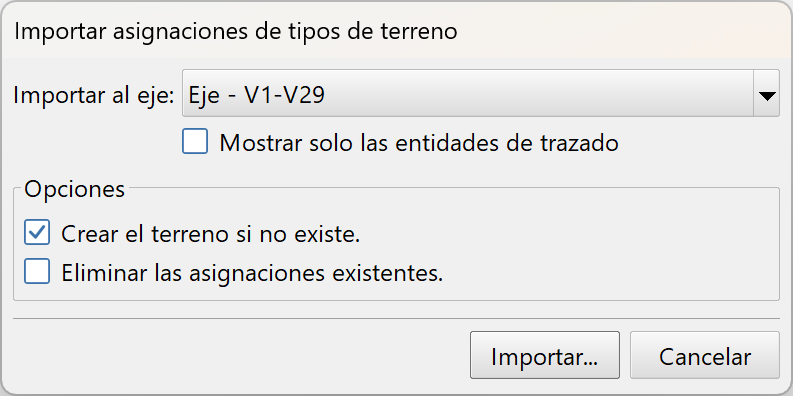

Pantalla de asignación de tipos de terreno

3.Seleccionar la entidad del eje sobre el que se quiere importar la asignación.

4.Si en el archivo no existen terrenos, marcar la opción Crear el terreno si no existe, se crearán automáticamente al leer los datos.

5.Si la entidad ya tenía asignado algún terreno, marcar o no la opción Eliminar las asignaciones existentes según se deseé o no conservarlas.

6.Pulsar Importar... y seleccionar el archivo en el que se han guardado los datos.

Tras la importación se mostrará un mensaje informando del resultado.
