Anterior| Referencia > Acotaciones > Entidades > Siguiente Vértices de la rasante |
Esta opción permite acotar en planta los vértices de la rasante, indicando el PK y la cota del vértice, y las pendientes de las alineaciones rectas anterior y posterior. Se activa desde el menú Dibujo-Acotaciones-Entidades-Vértices de la rasante o pulsando el botón
de la sub-barra de herramientas Dibujo-Acotaciones.
El proceso para acotar los vértices de rasante de un eje, es el siguiente:
1.Activar la opción, bien desde el menú Dibujo-Acotaciones-Entidades-Vértices de la rasante, bien pulsando el botón de la barra de herramientas Dibujo-Acotaciones.
2.Señalar gráficamente la entidad que contiene el eje cuyos vértices de rasante se van a acotar.
3.Al mover el ratón por la pantalla, se irán detectando los distintos vértices de la rasante. Pulsar cerca de aquel que se desea acotar.
4.Indicar la distancia al eje a la que se ha de crear la acotación. Al hacerlo, esta se insertará en el dibujo de acuerdo con los parámetros del estilo de acotación activo.

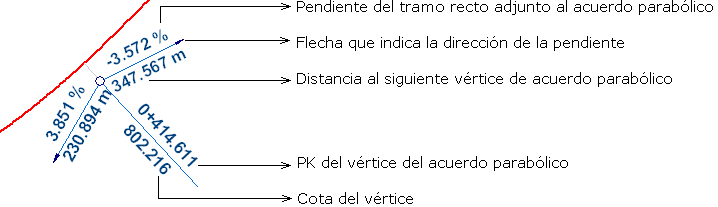

Los dato que aparecen reflejados en la acotación son:
|
Únicamente se acotan los vértices de rasante sobre los que se ha definido un acuerdo parabólico. |
