CARTOMAP cuenta con distintas herramientas para definir gráficamente el trazado en planta de un eje, todas ellas están agrupadas en el menú Dibujo y en la barra de herramientas Dibujo.

Mediante el siguiente ejemplo se explica el procedimiento básico para crear un trazado:

1.Abrir el archivo EJE_1.CTM. Contiene 3 capas: Levantamiento, Definición MDT y Trazado. Las dos primeras contienen los puntos y entidades a partir de los que se ha definido el MDT. La tercera capa, Trazado, contiene 4 puntos que definen las alineaciones a partir de las que se dibujará el trazado en planta. Al abrirlo se ha de ver una vista 2D similar a la siguiente imagen:

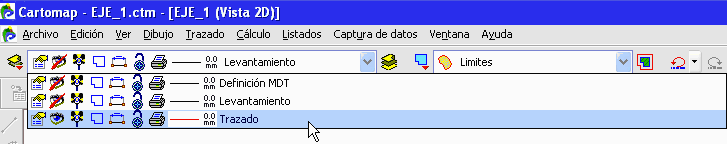

2.En la lista de selección de capas de la barra de herramientas Principal escoger la capa Trazado, quedará seleccionada como capa actual.

3.En esta misma barra de herramientas, pinchar con el cursor sobre la entidad que está activa en ese momento, se resaltará en color azul.  Teclear el nombre de la nueva entidad, Eje_1, y pulsar INTRO. Se creará la entidad Eje_1,  dentro de la capa Trazado.

4.Seleccionar la opción del menú Dibujo-Línea-Por dos puntos… o pulsar el botón  de la barra de herramientas Dibujo, se activará la opción de dibujo de línea por dos puntos.

5.Dibujar las líneas que definirán el estado de alineaciones entre los puntos V1, V2, V3 y V4. Para capturar sus coordenadas exactas mantener pulsadas simultáneamente las teclas Control+Mayúsculas (o el botón de la barra de herramientas Selección de Coordenadas) a la par que se pica con el cursor cerca de cada uno de los puntos.

6.Después de unir estos puntos mediante líneas, pulsar la tecla Escape para cancelar la orden.

7.Activar la opción del menú Dibujo-Enlaces (botón de la barra de herramientas Dibujo) permitirá encajar distintas curvas entre las alineaciones rectas ya definidas. Los enlaces se deben definir siempre en sentido horario por lo que, en primer lugar, habrá que marcar la línea que une los puntos V2-V3, marcando después la que une los puntos V1-V2. Se abrirá la ventana de Enlaces. En esta ventana se han de seleccionar e introducir los siguientes valores:

8.Activar la opción Cortar o prolongar extremos, de este modo, las rectas de las alineaciones originales se amoldarán al nuevo trazado, prolongando o alargando sus extremos según el caso. Activar la opción Presentación completa, en el área de previsualización de la ventana se podrán ver todos los elementos de la vista 2D.

9.Pulsar el botón Ver enlace. Se generará una vista previa del enlace con lo que será posible decidir si éste es el adecuado o no. De no serlo, bastaría con seleccionar/introducir los nuevos parámetros y pulsar de nuevo este botón, hasta dar con el resultado idóneo.

10.Pulsar el botón Generar enlace, la ventana se cerrará y el enlace se materializará en la vista 2D.  La opción de Enlaces seguirá activa. Seleccionar las alineaciones V2-V3 y V3-V4. Aparecerá de nuevo la ventana de edición de enlaces. Seleccionar e introducir los siguientes valores:

11.Activar la opción Presentación completa, para poder observar el resultado. Pulsar el botón Generar enlace, la ventana se cerrará dando paso a la vista 2D. Pulsar ESCAPE para cancelar la opción de Enlaces. El resultado final ha de ser análogo al siguiente:
