<< Mostrar la tabla de contenidos >> Navegación:  Secciones tipo y asignaciones > Editor de secciones tipo > Edición de parámetros de sección

Al seleccionar la pestaña Parámetros se muestran las variables y fórmulas definidas para la sección activa.

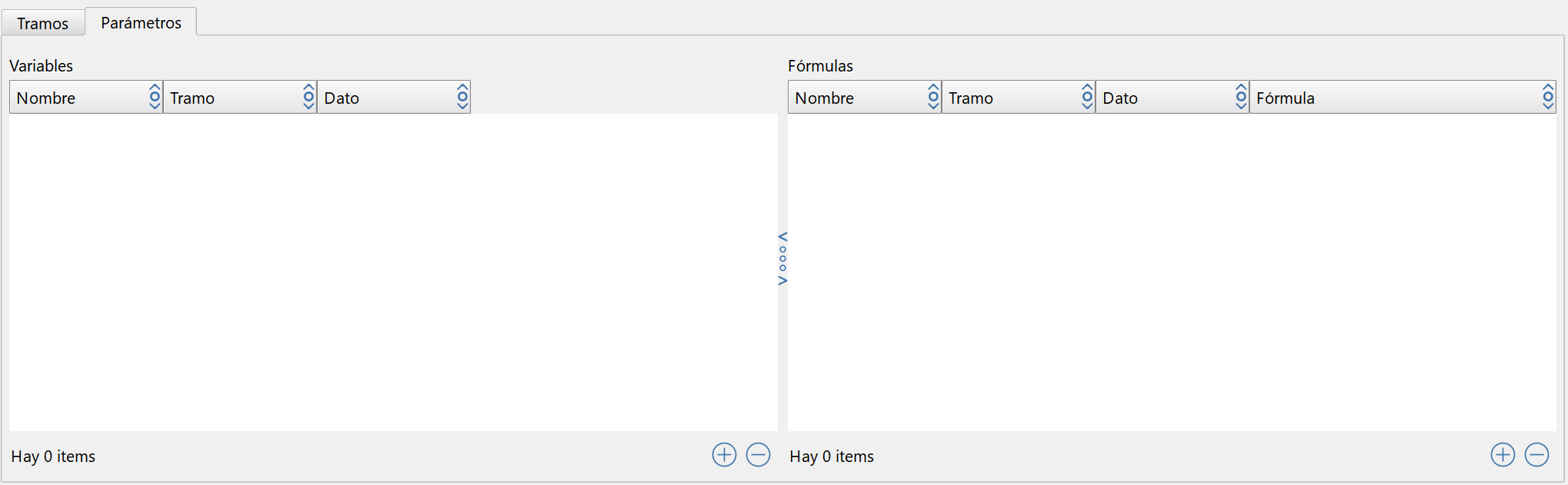

Lista de variables y fórmulas

Editar variables

Al seleccionar el botón añadir bajo la lista de Variables (parámetros), se añade una nueva variable para modificar sus valores:

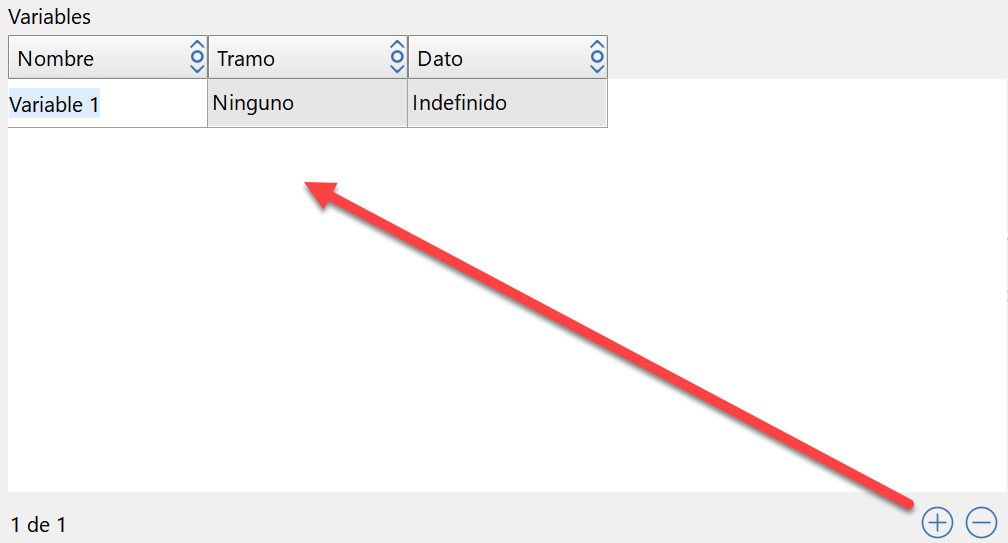

Añadir una nueva variable (parámetro)

•Nombre: Para referirse a esta variable en la asignación de parámetros a lo largo del eje. Es aconsejable usar nombres descriptivos como: Ancho_carril_derecho, Diámetro_exterior, Altura bordillo izquierdo, etc. El nombre puede contener espacios, acentos, números… lo que le permita identificarlo mejor.

•Tramo: Permite seleccionar un tramo de la sección que se modificará acorde a esta variable

•Dato: El tipo de dato de la geometría de ese tramo que se modificara por la variable que se define. Según sea la geometría del tramo se mostrarán los datos específicos.

Datos en rectas:

•Distancia: Del inicio del tramo al eje, (+) a la derecha, (-) a la izquierda.

•Cota: Del inicio del tramo, relativa a la rasante.

•Anchura: Manteniendo constante la pendiente o la altura. (+) hacia la derecha, (-) hacia la izquierda

•Altura: Manteniendo constante la pendiente o la altura.

•Pendiente: Manteniendo la anchura constante o la altura.

Datos en tuberías:

•Distancia: Del punto de anclaje de la tubería, relativa al eje, (+) a la derecha, (-) a la izquierda.

•Cota: Del punto de anclaje de la tubería, relativa a la rasante.

•Diámetro: Exterior de la tubería.

•Espesor: Espesor de la tubería.

Puede modificar el tramo y el tipo de dato simplemente seleccionando su celda. En la tabla se mostrarán sendas listas con los tramos o los tipos de datos disponibles.

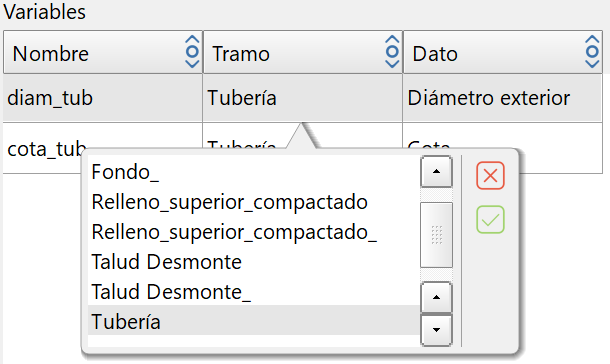

Selección del tramo cuya geometría queremos parametrizar

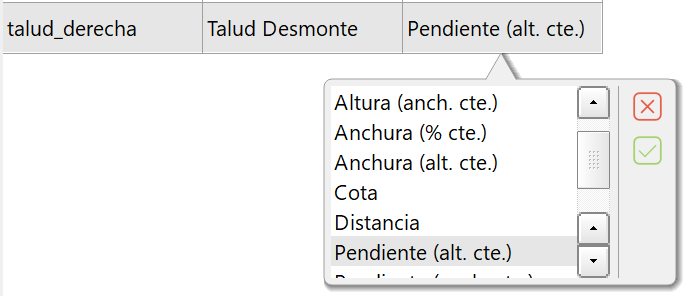

Tipo de dato al que se aplicará el parámetro,
en este caso se muestran los tipos aplicables a rectas

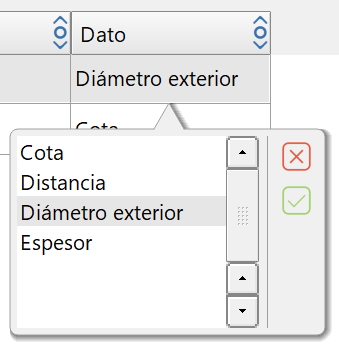

Tipo de dato al que se aplicará el parámetro,
en este caso se muestran los tipos aplicables a tuberías

Editar fórmulas

Una fórmula es similar a una variable en cuanto a que afecta a la geometría de un tramo (y por consiguiente de la sección), pero no es un parámetro definible por el usuario, sino que se calcula en base a otros parámetros.

A continuación, mostramos un ejemplo con varias fórmulas que permiten variar la geometría de varios tramos, de una zanja de tubería, según se definan 2 parámetros (diam_tub, cota_tub). De esta forma podemos usar la misma sección con diversos diámetros de tuberías y la zanja adaptará automáticamente diversos tramos y de diversa forma.

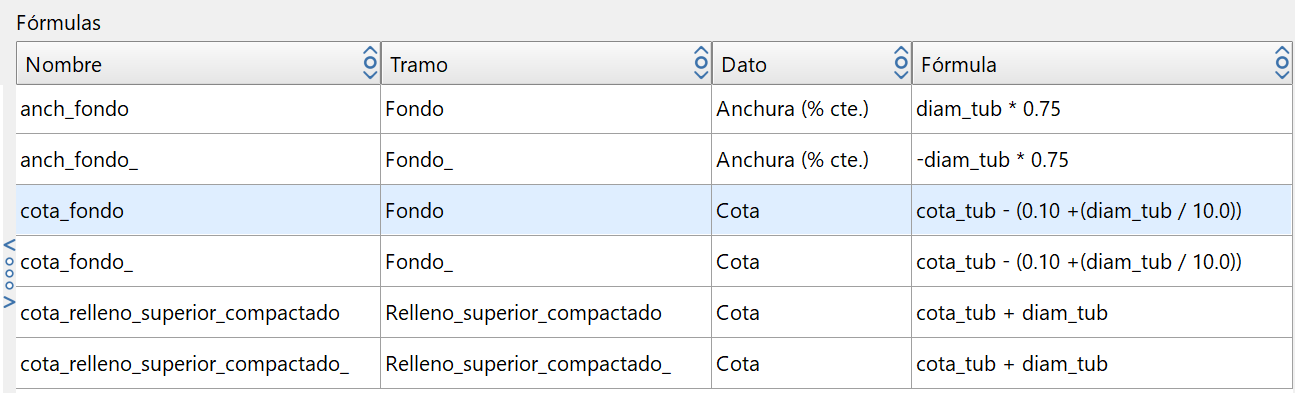

Tabla de formulas asociadas a tramos de la sección.

Asignación de parámetros a lo largo de un eje

La asignación de parámetros se realiza al asignar una sección en un PK del eje, donde hay 2 pestañas:

1.Sección: Contiene la representación gráfica de la sección definida

2.Parámetros: Permite asignar un valor a los parámetros definidos en la sección tipo.

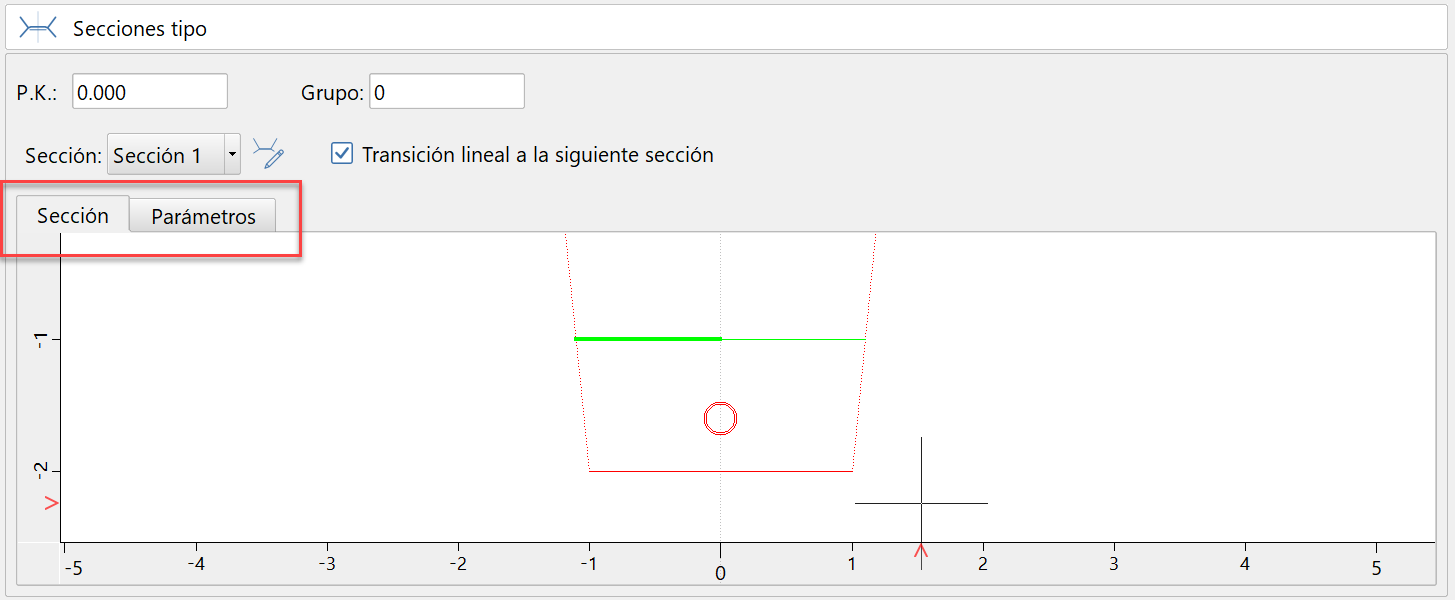

Asignación de secciones tipo con las nuevas pestañas Sección y Parámetros.

En la pestaña Parámetros se pueden editar los valores que modificarán diversos atributos de tramos de la sección asignada.

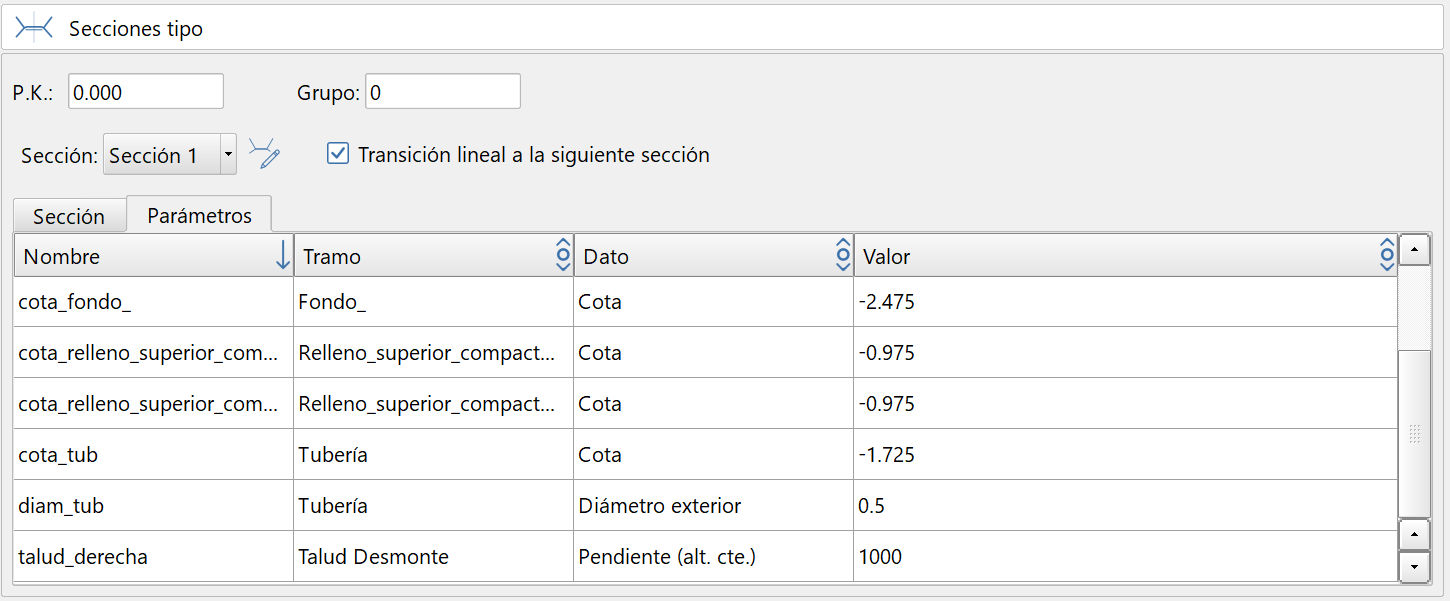

Asignación de valores a los parámetros de la sección

Los parámetros modificarán la sección a lo largo del eje haciendo una transición lineal hasta la siguiente asignación, salvo que deseleccione esa transición lineal.
