Al mostrar la configuración del perfil longitudinal y seleccionar la opción Zona a dibujar… se muestra una tabla con los nombres y zonas de la vista global y de cada subplano. De esta forma es posible realizar cualquier ajuste sobre un subplano generado automáticamente.

Trucos

•Evitar la numeración de marcas en distancias: En la numeración de ejes, ponga la equidistancia, en distancia, a cero. La zona de datos (guitarra) se posicionará desde el eje de distancias.

•Marcas de posicionamiento horizontales: En las marcas de posicionamiento, ponga un tamaño en distancia de 500mm o superior y un tamaño en cota de 0mm (si no quiere marces verticalmente).

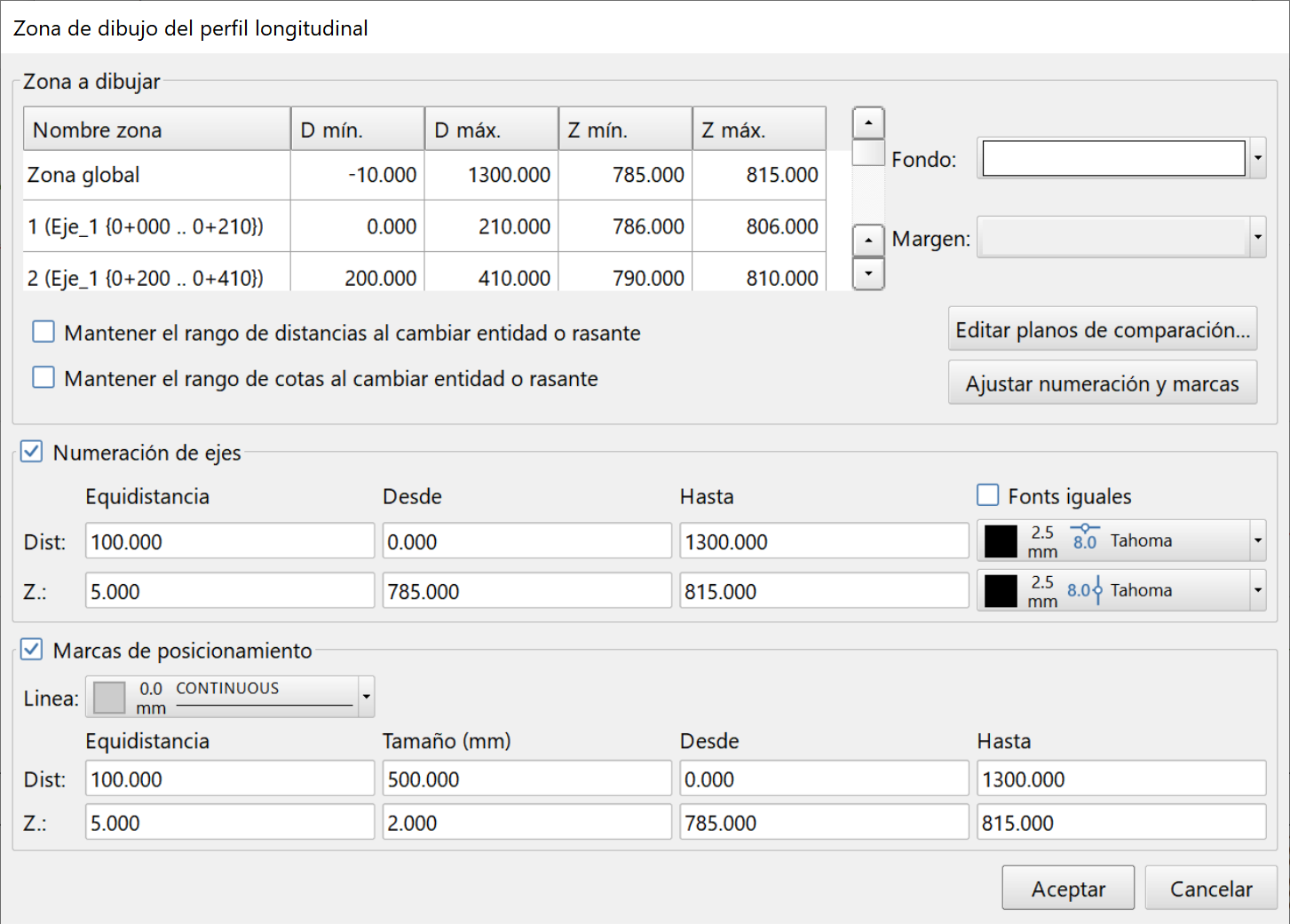

Zona de dibujo con la tabla de zonas de la vista global y de los subplanos
