Se pueden dibujar líneas continuas como marcas en los perfiles y se puede densificar con líneas suavizadas. Para ello hay que definir la numeración de ejes y las marcas de la siguiente manera:

1.Las equidistancias de las marcas han de ser múltiplos de la numeración de ejes. Por ejemplo, numerar ejes cada 25m y poner marcas cada 5m. Las marcas se mostrarán con un nivel de transparencia en la misma proporción; en este caso la proporción sería 5 a 1, una transparencia de 1 sobre 5 (20%).

2.El tamaño de las marcas se ha de definir de 500mm o superior. De esta forma se dibujarán líneas continuas y se permitirá mostrar las líneas intermedias con una determinada transparencia.

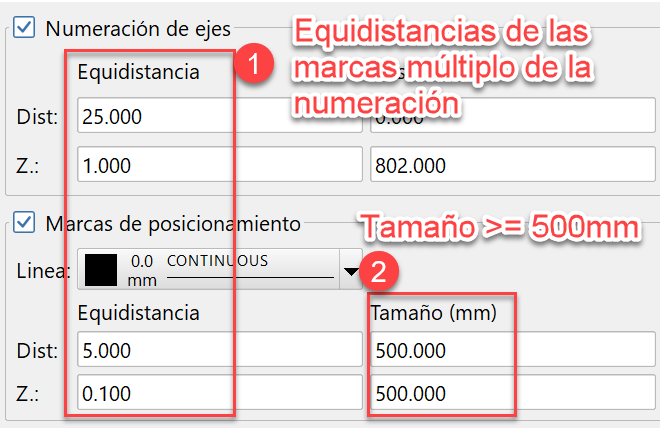

Definición de marcas en múltiplos de la numeración y de gran tamaño

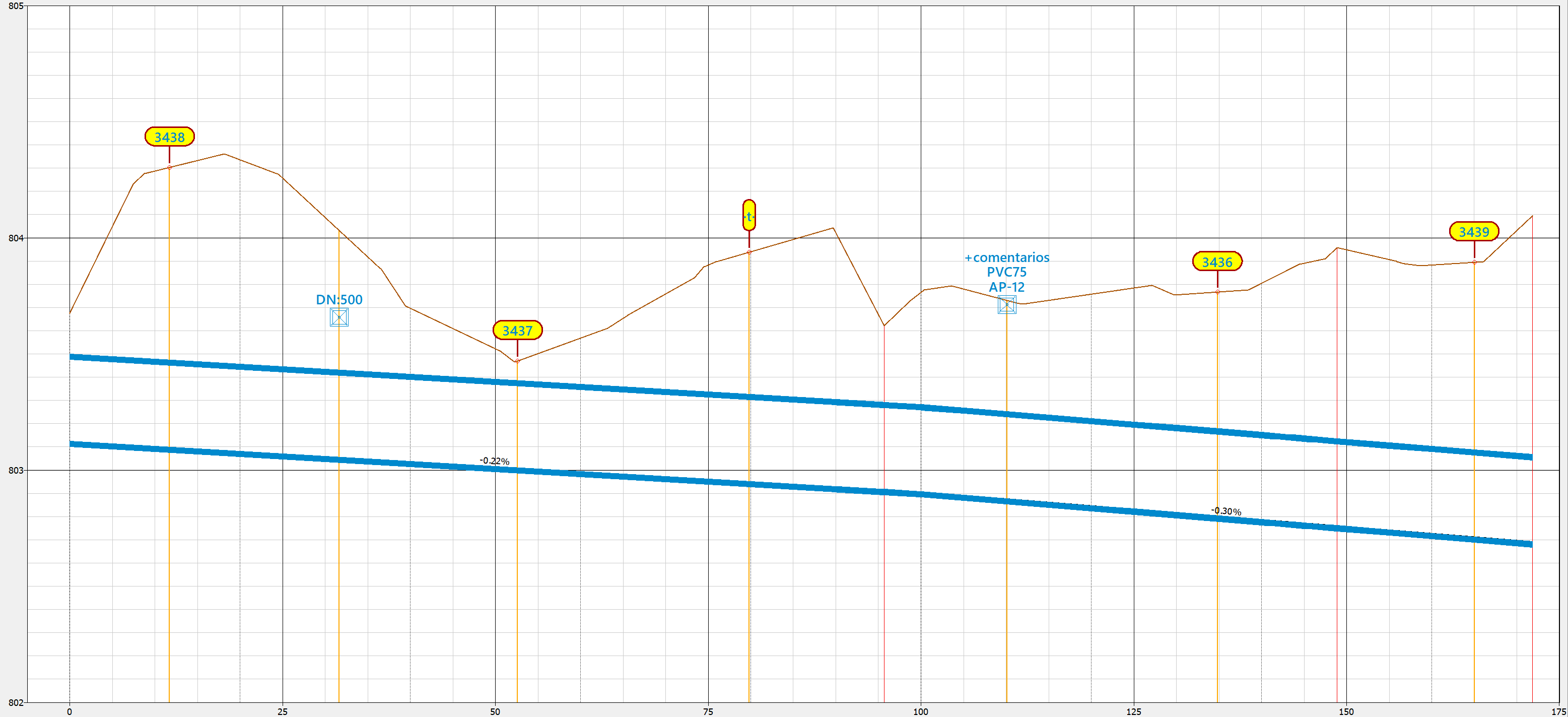

Perfil longitudinal con líneas intermedias semitrasparentes
