<< Mostrar la tabla de contenidos >> Navegación:  Modelos del terreno > Modelos de utilidad > Modelo desplazado en cota

Este modelo de utilidad genera un nuevo modelo cuya cota es la existente en otro modelo aplicando un desplazamiento. Esto es útil, por ejemplo, para disponer de un modelo equivalente a otro al que se la ha aplicado un desmonte o terraplén uniforme como en el caso de un desbroce de capa vegetal.

Creación

Desde el Editor de modelos del terreno se añade un modelo de tipo Modelo desplazado en cota y se mostrará la ventana donde se pueden configurar:

•Modelo: Nombre que tendrá el modelo generado.

•Nivel de cota: Al que se asociará el modelo.

•Modelo desplazado: Selección del modelo base para el desplazamiento.

•Desplazamiento en cota: Valor que se añadirá a la cota del modelo base.

Al seleccionar Aceptar, se generará el nuevo modelo.

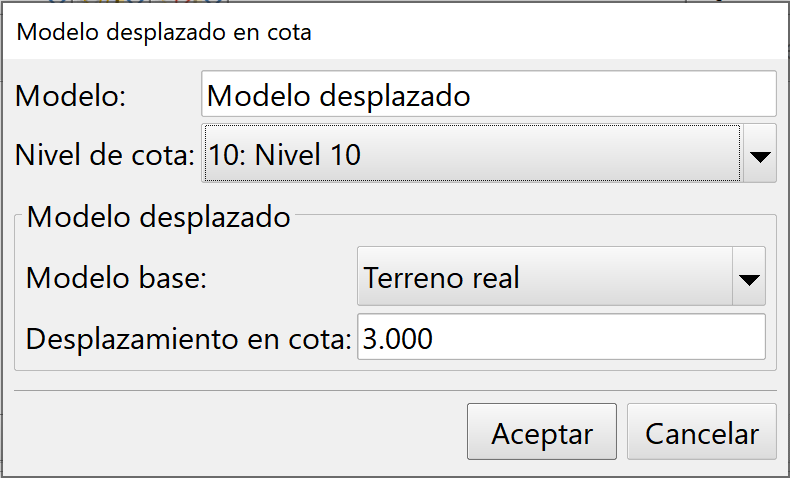

Generación de un modelo desplazado en cota

Edición

Desde el Editor de modelos del terreno se selecciona el modelo en la lista y luego la opción Editar.

En el editor de modelos hay una columna para indicar si un modelo es desplazado y, de ser así, respecto a qué modelo y el diferencial de cota.

Nueva columna con los datos de un modelo desplazado

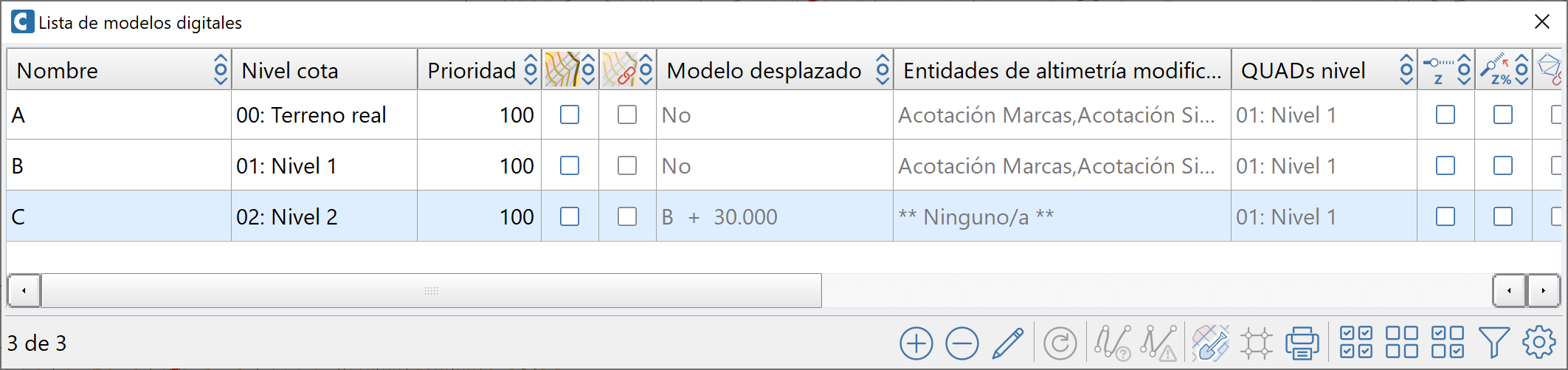

Lista de modelos con los modelos desplazados

Recuerde que siempre puede modificar las columnas visibles (usando la opción de configuración abajo a la derecha de la lista) y reposicionarlas (arrastrándolas a su nueva posición) y que se conserva su configuración cuando vuelva a abrir la pantalla.
