Este modelo de utilidad genera un nuevo modelo de malla regular cuyas cotas se extraen de un determinado nivel de cota en una zona y resolución dadas.

Esto permite, por ejemplo, trasladar un modelo de nube de puntos a un modelo con superficie continua de la que se pueden obtener representaciones complejas como curvas de nivel o mapas de colores.

Creación

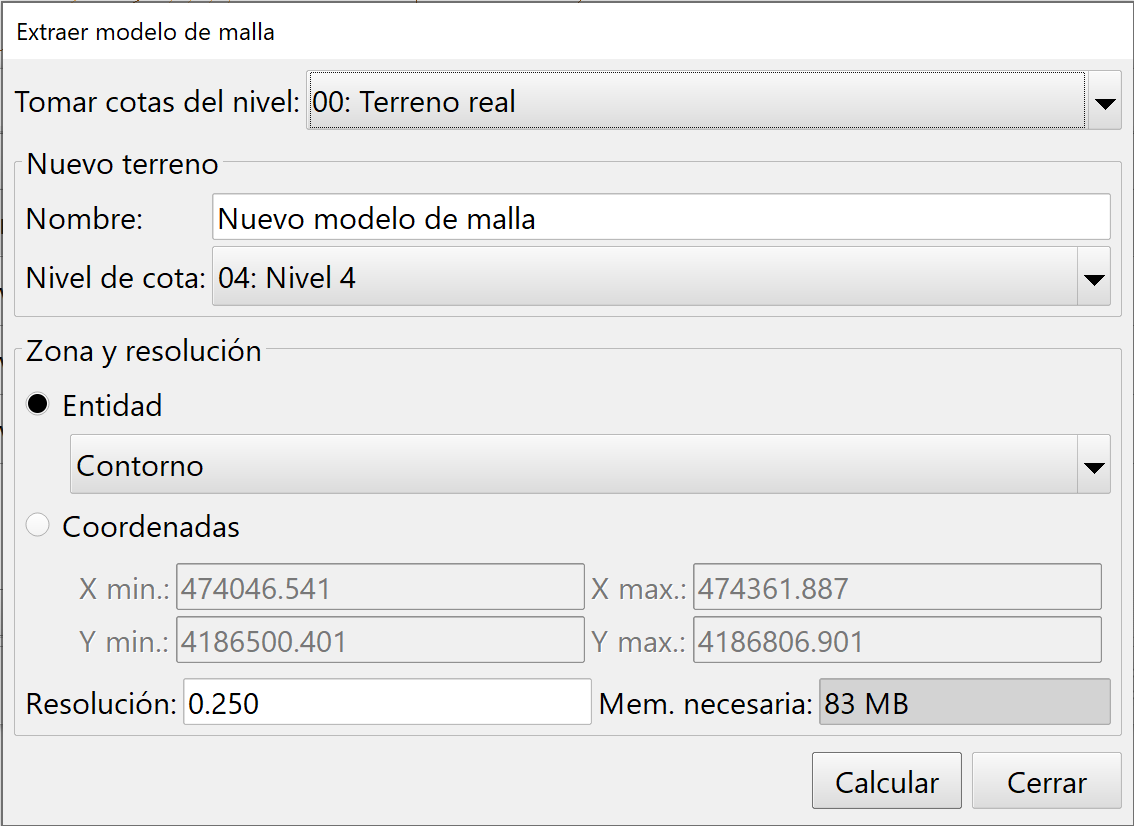

Desde el Editor de modelos del terreno se añade un modelo con la función Extraer modelo de malla y se mostrará la ventana donde se pueden configurar:

•Tomar cotas del nivel: Selección del modelo para calcular las cotas.

•Nuevo terreno: Nombre que tendrá el modelo generado y nivel de cota al que se asociará el modelo.

•Zona y resolución: El modelo incluirá la zona indicada con una determinada resolución. Se muestra la memoria que ocupará el modelo y aparecerá con fondo rojo si la resolución parece excesiva, para evitar generar modelos extremadamente grandes.

Al seleccionar Aceptar, se generará el nuevo modelo.

Extracción de un modelo de malla
