Este modelo de utilidad genera un nuevo modelo de malla regular cuyas cotas son la diferencia entre dos modelos. Esto permite, por ejemplo, visualizar con curvas de nivel o mapas de colores las zonas de desmonte y terraplén, o disponer del diferencial de cota en cualquier zona dentro del modelo.

Creación

Desde el Editor de modelos del terreno se añade un modelo de tipo Modelo diferencial de malla y se mostrará la ventana donde se pueden configurar:

•Nuevo terreno: Nombre que tendrá el modelo generado.

•Nivel de cota: Al que se asociará el modelo.

•Zona y resolución: El modelo incluirá la zona indicada con una determinada resolución. Se muestra la memoria que ocupará el modelo y aparecerá con fondo rojo si la resolución parece excesiva, para evitar generar modelos extremadamente grandes salvo cuando sea necesario.

•Diferencial: Selección del nivel inicial y final para calcular la diferencia de cotas.

Al seleccionar Aceptar, se generará el nuevo modelo.

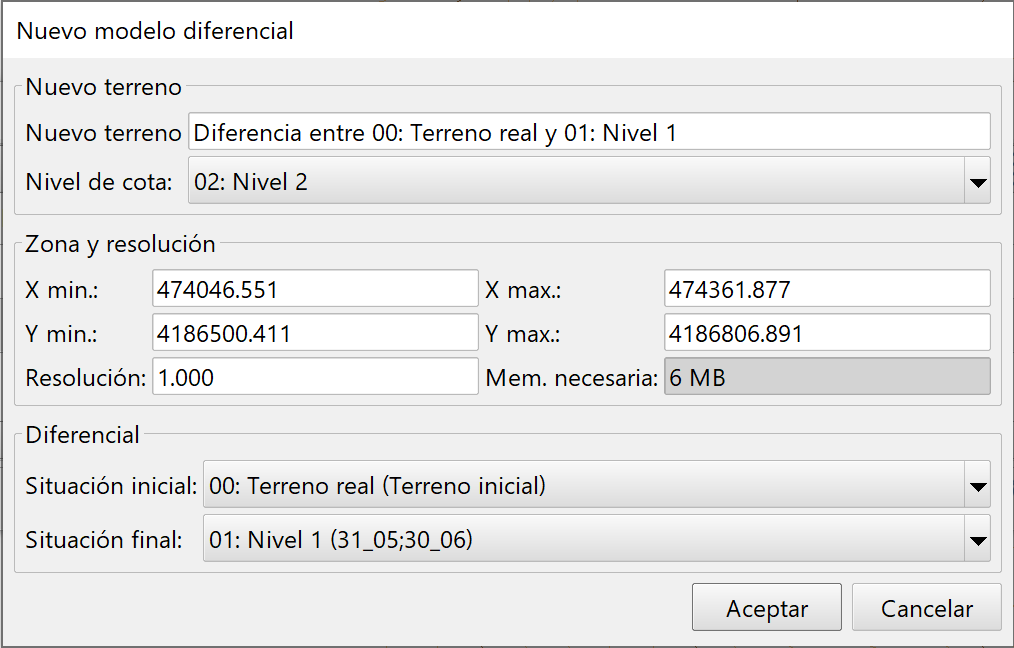

Generación de un modelo diferencial de malla

Resultado

Tras generar un modelo diferencial podemos ver el mapa con el movimiento realizado en cada zona.

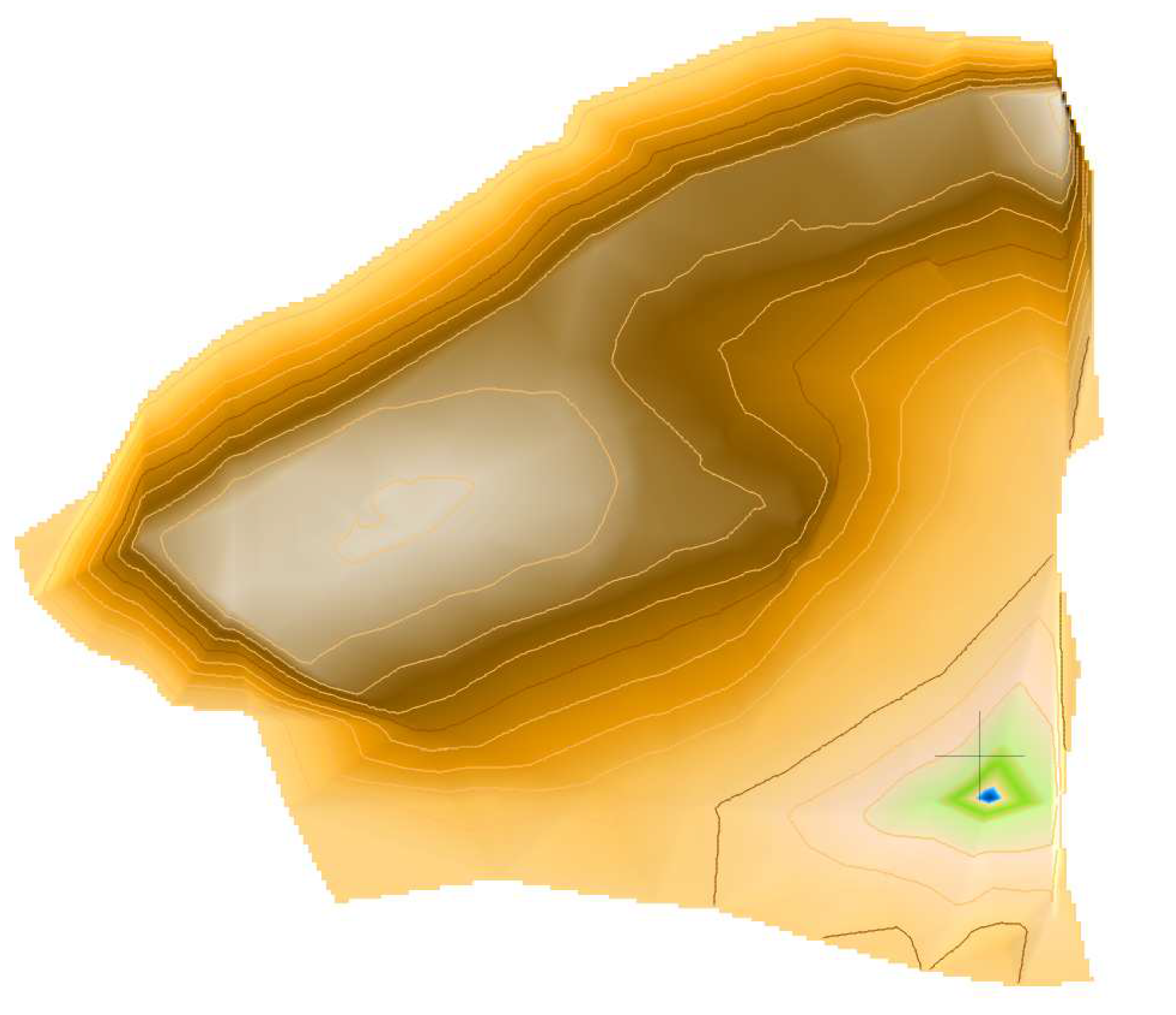

Mapa de colores aplicado sobre un modelo diferencial
