Este modelo de utilidad genera un nuevo modelo de malla regular con los valores, en tanto por cien, de la pendiente máxima, mínima o siguiendo un azimut, respecto a un determinado nivel de cota.

IMPORTANTE: Esta función forma parte de la extensión de Ingeniería Hidráulica

Creación

Desde el Editor de modelos del terreno se añade un modelo de tipo Modelo de pendientes y se mostrará la ventana donde se pueden configurar:

•Tomar cotas del nivel: Selección del nivel de cota que se usará para el cálculo de las pendientes.

•Nuevo terreno: Nombre que tendrá el modelo generado y nivel de cota al que se asociará.

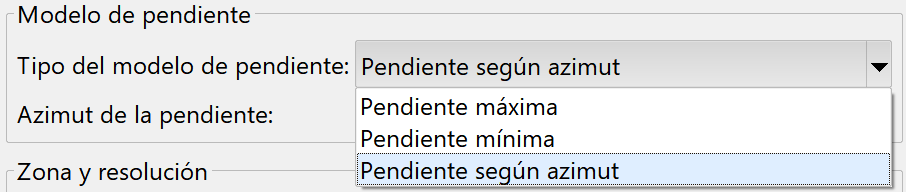

•Tipo de modelo de pendiente: Se puede tomar en cuenta la pendiente máxima, mínima o según un determinado azimut.

•Zona y resolución: El modelo incluirá la zona indicada con una determinada resolución. Se muestra la memoria que ocupará el modelo y aparecerá con fondo rojo si la resolución parece excesiva, para evitar generar modelos extremadamente grandes.

Al seleccionar Aceptar, se generará el nuevo modelo.

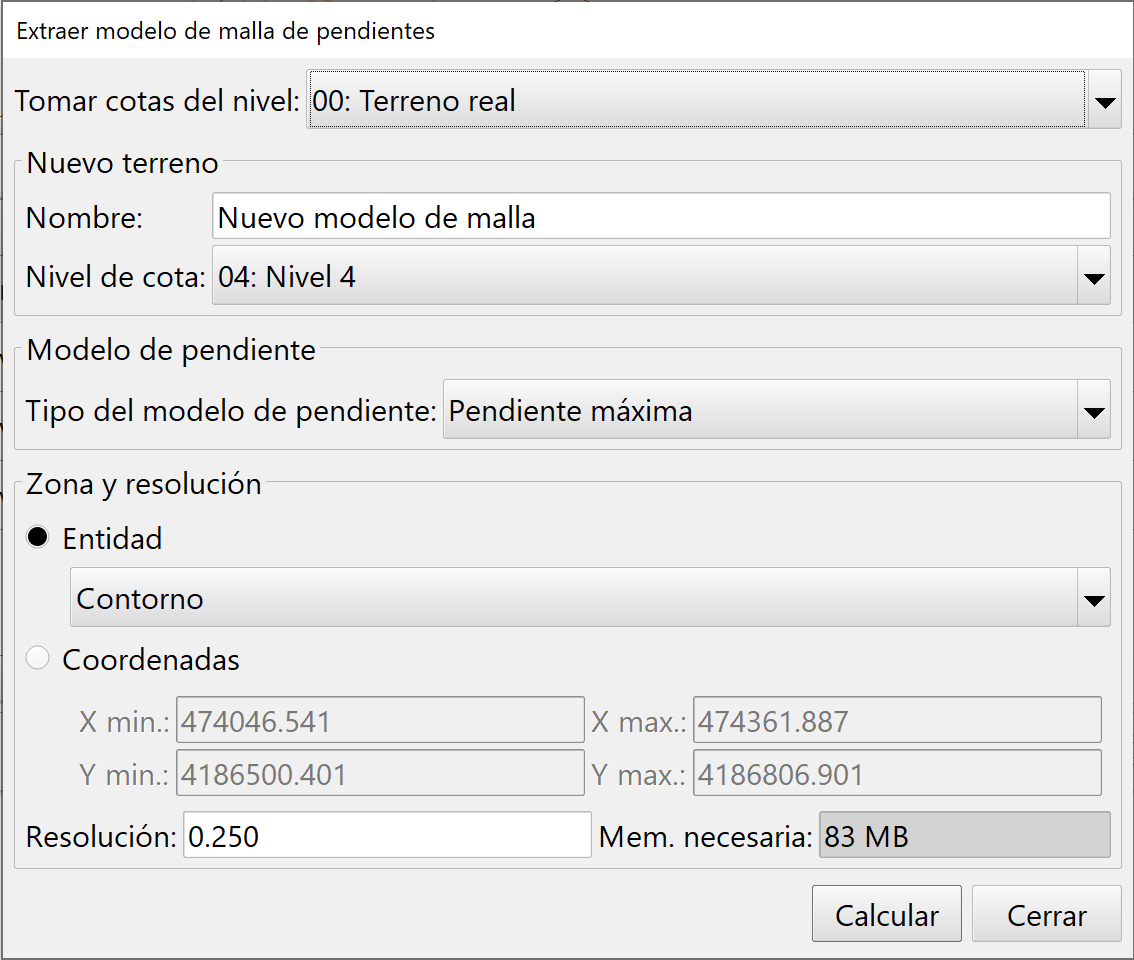

Generación de un modelo de pendientes

Resultado

Vea también Extraer modelo de pendientes y Modelo de pendientes direccional

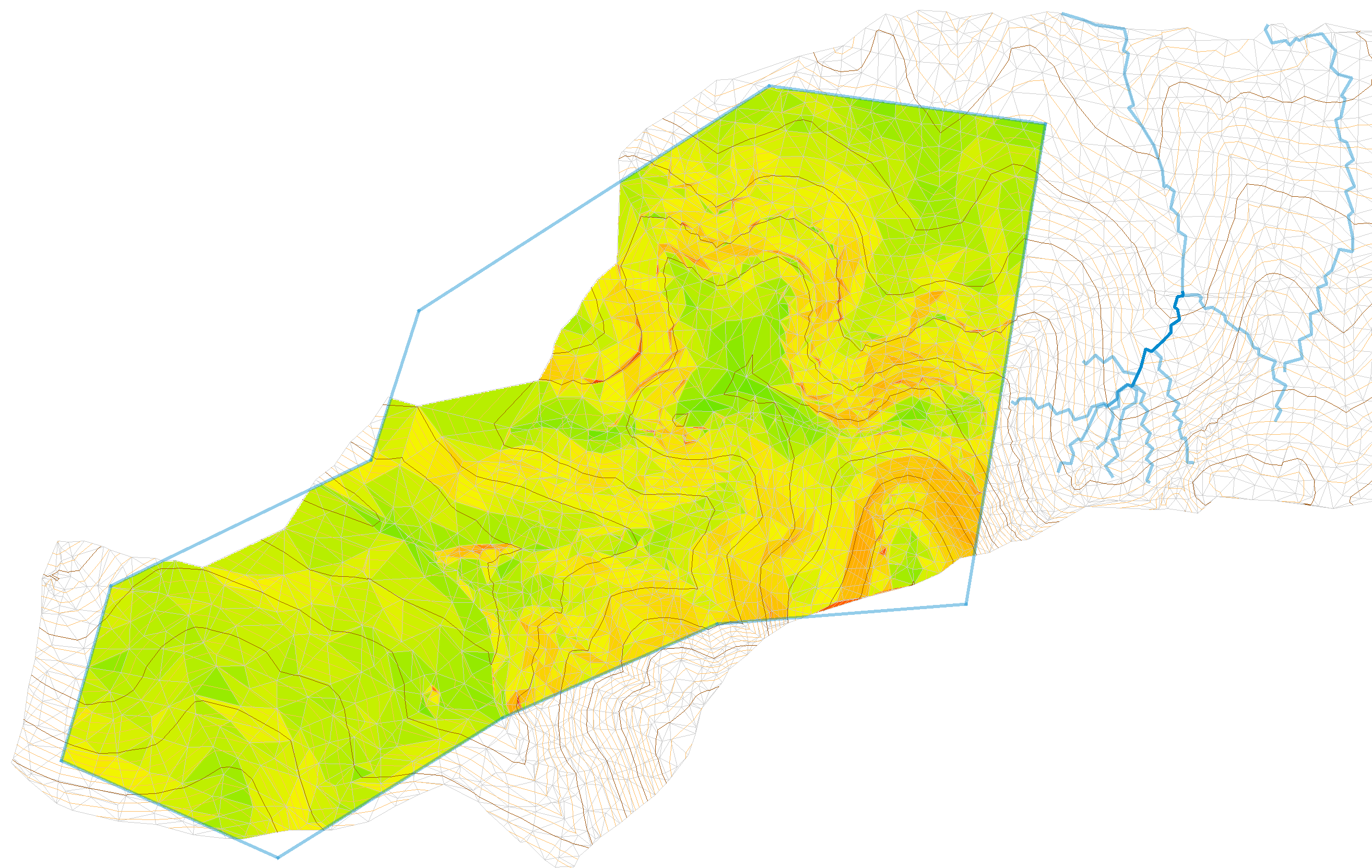

Mapa de pendientes máximas en una zona

Modelo de pendientes siguiendo un azimut
