Introducción > Interface de usuario > Zonas de trabajo en CARTOMAP > Navegador > Navegador

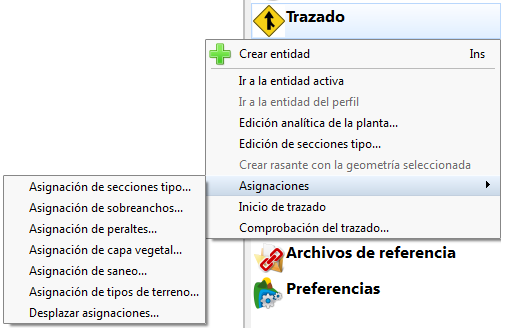

En este nodo se agrupan las opciones para gestionar la geometría del trazado, definición analítica de la planta, de rasantes y secciones:

240

Crear entidad: crea una entidad de trazado en la capa activa, este es un paso previo, necesario para poder definir rasantes y asignar los elementos propios de un trazado.

Ir a la entidad activa: permite seleccionar, dentro del nodo Trazado, la entidad actual. Si esta entidad no es de trazado, CARTOMAP muestra un mensaje similar a este:

Ir a la entidad del perfil: esta opción sólo se activa cuando la vista activa es de un perfil, longitudinal o transversal, permite seleccionar, dentro del nodo Trazado, la entidad cuyo perfil se está viendo en la vista activa.

: abre la ventana Edición analítica del trazado en planta.

La opción Edición analítica de la planta permite introducir el trazado de cualquier eje a partir de los datos analíticos del mismo. Se puede acceder a esta opción desde el menú clásico Trazado-Edición analítica de la planta, o desde el Navegador, seleccionando la opción en el menú emergente del nodo Trazado o el de cualquier entidad de trazado:

clip0018

Al acceder desde el menú clásico o el menú del nodo Trazado, se abre la ventana Selección del trazado:

clip0019

Si la entidad aún no se ha creado, desplegar la lista y pulsar el botón añadir entidad :

clip0020

Después de creada, seleccionarla en la lista haciendo doble clic sobre ella:

clip0021

Pulsar Aceptar, la entidad se convertirá automáticamente en entidad de trazado y se abrirá la ventana Edición analítica de la planta.

Si la entidad en la que se va a definir el trazado no se ha convertido previamente en entidad de trazado, desactivar la opción Mostrar sólo las entidades de trazado y seleccionarla en la lista, CARTOMAP mostará el siguiente mensaje para confirmar si realmente se desea convetir en entidad de trazado:

clip0022

Al responder Si, la entidad se convertirá en entidad de trazado y se abrirá la ventana Edición analítica de la planta:

clip0023

En el campo Entidad aparece seleccionada la entidad que acabamos de seleccionar.

La opción Guardar resultado en la entidad es de utilidad para, partiendo del trazado de una entidad ya definido, realizar algunos cambios y guardar una copia con las modificaciones en la entidad seleccionada. Al activar la opción Mostrar sólo las entidades de trazado, en la lista de selección sólo se mostrarán aquellas que se han convertido previamente en entidades de trazado.

La zona central de la ventana está dividida en dos zonas, la primera es una tabla en la que se muestran los datos del trazado y a través de la cual se pueden editar. En la zona inferior se muestra una previsualización del trazado. La opción Ver todo, muestra el resto de elementos visibles en la vista activa.

Al seleccionar cualquier tramo del trazado en la tabla, se resalta en rojo en la zona gráfica y viceversa, si se selecciona cualquier tramo en la zona gráfica, los datos del tramo se resaltan en azul en la zona analítica:

clip0025

El tamaño de la ventana se puede modificar, situando el cursor en los laterales o esquinas de la misma y arrastrando hasta la nueva posición. También se puede ajustar el tamaño reservado a la tabla de datos y la previsualización del trazado, pulsando sobre el divisor de zonas y arrastrándolo a la nueva posición:

Por último, en la zona inferior izquierda de la ventana aparece un grupo de botones:

Se activa al añadir o modificar algún tramo. Al pulsarlo se deshacen los últimos cambios realizados.

Se activa cuando se deshace algún cambio. Al pulsarlo se vuelve a rehacer.

Permite añadir nuevos tramos, al pulsarlo se crea una nueva fila de datos en la tabla, lista para entrar los datos del nuevo tramo.

Permite eliminar tramos. Al pulsar este botón se eliminan los tramos seleccionados en la tabla.

Creación automática de tramos. Si el botón está activado al introducir los datos de un tramo se crea automáticamente una nueva fila de datos, lista para crear un nuevo tramo a partir de la posición del extremo final del último tramo definido. Si no está activada , será preciso pulsar para añadir nuevos tramos.

Una vez seleccionada la entidad sobre la que se va a definir el trazado, pulsar el botón añadir , se crea la primera fila de datos. Introducir los datos del primer tramo, saltando de una celda a otra pulsando el tabulador. Al introducir el último dato (Azimut del tramo) y pulsar de nuevo el tabulador, se creará una nueva fila, lista para introducir los datos del siguiente tramo:

Continuar introduciendo el resto de tramos, hasta completar el trazado:

-Para introducir arcos con curvatura hacia la derecha, en el sentido de avance de los PKs, el valor del radio es positivo.

-Para introducir tramos con curvatura hacia la izquierda, el valor del radio debe ser negativo.

-Para introducir colotoides basta con introducir el radio y el parámetro, el programa ajusta la clotoide en función de los datos adyacentes.

-Para introducir un tramo de clotoide que una dos arcos, se debe introducir, además del parámetro, los radios de entrada y salida, que deben coincidir con los de los arcos a unir.

Al definir el trazado, se puede rectificar cualquier tramo ya definido, simplemente seleccionándolo en la tabla y haciendo el cambio.

En la zona de Previsualización se pueden ampliar o reducir zonas, usando los aceleradores de teclado de zoom. El botón Ver todo, muestras los datos visibles en la vista, facilitando el trabajo:

Para finalizar, pulsar Aceptar, el trazado quedará definido. Se puede editar en cualquier momento que se precise.

: permite crear y editar secciones tipo. Al selecionar esta opción se abre la ventana Edición de secciones tipo.

Las secciones tipo definen la geometría transversal de un trazado, están compuestas por distintos tramos agrupados en diferentes niveles lo que facilita la cubicación de cada una de las capas de materiales que componen la obra. Una misma sección tipo se puede asignar a cualquiera de los trazados definidos en el archivo o, incluso, a trazados de otros trabajos posteriores. Se pueden crear tantas secciones como se precise y asignar a un mismo trazado las que sea necesario , CARTOMAP realizará la transición lineal entre ellas a lo largo de la distancia que separa las asignaciones.

Las secciones se crean desde la ventana Edición de secciones tipo, se accede a ella desde el menú Trazado-Edición de secciones tipo, el acelerador de teclado Control+T o el menú emergente de los nodos Trazado o Secciones tipo:

Al seleccionar la opción Trazado-Secciones tipo-Crear una nueva sección tipo, se le asigna automáticamente un nombre a la nueva sección, este nombre se puede modificar simplemente escribiendo en nuevo y pulsando Modificar :

La sección seleccionada en la lista, se resalta en azul en la zona gráfica y viceversa. El tamaño de estas vistas se puede modificar mediante el control situado en la zona inferior.

Los botones que aparecen en la zona inferior de la lista , permiten realizar búsquedas, ordenar datos y filtrar las secciones a mostrar en la lista.

Bajo el nombre de la sección tipo seleccionada, aparece otro grupo de botones:

: pasa al modo de edición de tramos de la sección tipo seleccionada.

: permite añadir una nueva sección tipo. Al introducir el nombre para la nueva sección tipo y pulsar este botón se creará una nueva sección. Si está activada la opción Editar la sección inmediatamente después de crearla (en la zona inferior de la ventana), se pasará al modo de edición de tramos de esta nueva sección.

: permite renombrar cualquier sección tipo. Al seleccionar la sección, modificar su nombre en el campo superior y pulsar este botón, la sección cambiará su nombre.

: permite eliminar una sección tipo. Al seleccionar una sección tipo y pulsar este botón, la sección se borrará del archivo.

: permite hacer una copia de cualquier sección: seleccionar la sección a copiar, introducir en el campo superior el nombre de para la nueva sección, reescribiendo el de la sección seleccionada, y pulsar el botón. Se creará una copia idéntica de la 1ª sección. Esta opción es muy útil cuando a lo largo del trazado hay variaciones en la definición transversal del mismo, se evita tener que definir toda la sección de nuevo, ya que basta con modificar los tramos que varían la geometría.

Para editar, añadir o eliminar los tramos de una sección, seleccionarla en la lista y pulsar el botón , el editor mostrará un aspecto similar a este:

En la zona izquierda aparecen los datos analíticos de los tramos de la sección tipo seleccionada, a la derecha la zona de previsualización gráfica de la sección, en esta zona se pueden realizar zooms usando los aceleradores de teclado.

Los datos analíticos son los siguientes:

Sección tipo: campo en el que aparece el nombre de la sección tipo seleccionada. Este dato se puede modificar reescribiendo el texto y pulsando el botón modificar . Para cambiar la sección a editar, pulsar el botón , se pasará nuevamente a la lista de secciones tipo del archivo.

Tramo: lista de selección para escoger el tramo de la sección tipo a editar. Al seleccionar un tramo, este se resaltará en la zona de previsualización gráfica. Los botones , permiten pasar de un tramo a otro de sección.

: permite añadir nuevos tramos de sección. Antes de pulsar el botón se debe introducir el nombre del nuevo tramo en el campo Nombre y definir sus parámetros mediante los campos de Encadenamiento, Geometría y Atributos.

: guardar modificaciones: permite guardar las modificaciones realizadas en los parámetros del tramo de sección seleccionado.

: permite eliminar tramos de sección. Seleccionar el tramo a eliminar y pulsar el botón.

: permite descartar las modificaciones realizadas pendientes aún por salvar.

: permite deshacer las últimas modificaciones guardadas.

: permite rehacer las modificaciones previamente deshechas.

: listas de seleccion para definir los extremos del tramo de sección, si han de ser libres o deben estar ligados a otros tramos de sección o entidad.

Libre: El tramo empieza o acaba allí donde esté especificado en la sección tipo (de acuerdo con los valores introducidos en los campos Distancia, Cota, Anchura, Pendiente y Altura) independientemente de dónde acaben o empiecen los tramos contiguos.

Extremo inicial (% cte.): El extremo del tramo coincide con el extremo inicial del tramo indicado, sin modificar su pendiente. Es decir, si el tramo al que está ligado varía su ancho y/o pendiente, lo arrastrará con él pero siempre manteniendo su geometría.

Extremo final (% cte.): El extremo del tramo coincide con el extremo final del tramo indicado, sin modificar su pendiente. Es decir, si el tramo al que está ligado varía su ancho y/o pendiente, lo arrastrará con él pero siempre manteniendo su geometría.

En la siguiente imagen el tramo B tiene su inicio en el Extremo final (% cte.) del tramo A. Al variar la pendiente y/o longitud de A la posición del extremo final de éste se mueve arrastrando consigo al tramo B que mantiene su geometría, es decir, se arrastra todo el tramo

__img180 __img181

Extremo inicial (% var.): El extremo del tramo coincide con el extremo inicial del tramo indicado, modificando su pendiente si fuera necesario.

Extremo final (% var.): El extremo del tramo coincide con el extremo final del tramo indicado, modificando su pendiente si fuera necesario.

En la siguiente imagen el tramo B tiene su inicio en el Extremo final (% var.) del tramo A. Al variar la pendiente y/o longitud de A la posición del extremo final de éste se mueve arrastrando consigo el extremo inicial de B, mientras que el extremo final se mantiene en su posición, es decir, el tramo pivota sobre su punto final con lo que la geometría de B se modifica.

__img182 __img183

Proyección tramo: Alarga (o recorta) el extremo del tramo proyectándolo hasta que corte con el especificado en la lista de selección o su intersección extrapolada, es decir, donde los tramos deberían intersecarse si se alargaran.

Un caso típico sería el de una sección tipo formada por tramos de Calzada, Arcén y Paquete de firmes, ligados al Nivel 1, y el tramo Explanada, ligado al Nivel 2. Para que la sección quede bien ajustada el tramo Paquete de firmes ha de tener su final ligado al tramo Explanada mediante la opción Proyección tramo y viceversa. De este modo, si cualquiera de los dos tramos modifica su posición obligará al otro a alargarse hasta su intersección.

__img184 __img185

En la imagen anterior, el tramo Paquete de firmes tiene como final Proyección tramo: Explanada y, a su vez, Explanada tiene como final Proyección tramo: Paquete de firmes. En ella se puede observar como el tramo Calzada, que tiene asignado un peralte y sobreancho, varía su geometría arrastrando a los tramos Arcén y Paquete de firmes. Este último se alarga hasta su proyección sobre Explanada que, al mismo tiempo, también se alarga hasta él.

Proyección 2D entidad: Obliga al extremo inicial o final del tramo a modificar su posición hasta coincidir con la proyección de la entidad seleccionada de tal forma que el tramo mantiene su pendiente (o peralte en caso de tenerlo asignado) y varía su longitud.

Proyección 3D entidad: Obliga al extremo inicial o final del tramo a modificar su posición hasta coincidir con la entidad seleccionada. En este caso se modifican tanto la pendiente como la longitud del tramo ya que, además de prolongarse hasta ella como en la opción anterior, toma también su cota, si la entidad no tiene rasante asignada toma la de los elementos que la forman.

En la imagen de la izquierda, el extremo final del tramo A está ligado mediante la opción Proyección 2D entidad por lo que modifica su longitud hasta la proyección en planta con la entidad seleccionada.

En la imagen de la derecha, el extremo final del tramo A está ligado mediante la opción Proyección 3D entidad por lo que modifica su pendiente y longitud hasta llegar a la entidad seleccionada.

__img186 __img187

Cota mínima: Sobre dos tramos contiguos de diferente rasante y con este final, modifica la pendiente y anchura del que termine a mayor cota para hacerlo finalizar junto al otro que terminará con la pendiente y anchura definida. En ambos tramos se ha de seleccionar como final la opción Cota mínima y elegir el otro tramo.

En la siguiente imagen los tramos rojos están ligados a la Rasante 1 y los azules a la Rasante 2 (caso, por ejemplo, de una autovía con dos calzadas pero con único eje), el tramo A tiene su extremo final ligado a B mediante la opción Cota mínima y viceversa. Así, cuando la cota de la Rasante 1 es mayor que la de la Rasante 2 (PK 1324.986), el tramo A modifica su pendiente y longitud hasta alcanzar el extremo final de B y, a la inversa (PK 1943.982), cuando la Rasante 2 tiene una cota mayor que la Rasante 1 el tramo B modifica su pendiente y longitud hasta alcanzar el extremo final de A.

__img188 __img189

Cota máxima: Sobre dos tramos de diferente rasante y con este final, modifica la pendiente y anchura del que termine a menor cota para hacerlo finalizar junto al otro que terminará con la pendiente y anchura definida. En ambos tramos se ha de seleccionar como final la opción Cota máxima y elegir el otro tramo.

En la siguiente imagen los tramos rojos están ligados a la Rasante 1 y los azules a la Rasante 2 (caso, por ejemplo, de una autovía con dos calzadas pero con único eje), el tramo A tiene su extremo final ligado a B mediante la opción Cota máxima y viceversa. Así, cuando la cota de la Rasante 1 es mayor que la de la Rasante 2 (PK 140.000), el tramo B modifica su pendiente y longitud hasta alcanzar la cota del el extremo final de A y, a la inversa (PK 704.449), cuando la Rasante 2 tiene una cota mayor que la Rasante 1 el tramo A modifica su pendiente y longitud hasta alcanzar la cota del extremo final de B.

__img190 __img191

Continuar con otros tramos: Esta ligadura permite que se apliquen nuevos tramos a partir del extremo final de un tramo del tipo Desmonte o Terraplén. Para que esto sea así, los tramos a aplicar a continuación del de desmonte/terraplén han de estar definidos en el mismo nivel de cota que éstos. Este tipo de ligadura permite, por ejemplo, definir cunetas en terraplén:

clip0358

En la imagen, el extremo final de los tramos A y B está definido como Continuar con otros tramos, lo que permite que los tramos que definen ambas cunetas se apliquen a continuación de ambos taludes, si el extremo final fuese Libre, estas cunetas no se aplicarían.

Taludes automáticos: Esta ligadura, aplicada al extremo final de los taludes, tramos de Desmonte o Terraplén, permite que, al aplicar la sección tipo, se tengan en cuenta los taludes definidos para los tipos de terreno (menú Trazado-Edición de terrenos) cuando se han definido distintos estratos de terreno a lo largo del trazado (menú Trazado-Asignación de tipos de terreno).

Geometría: campos para definir la geometría del tramo de sección, distancia al eje del inicio del tramo, cota, anchura y pendiente. En función del tipo de encadenamiento seleccionado, alguno de estos valores puede no ser editable.

Distancia : valor de la distancia entre el extremo inicial del tramo y el eje, si el tarmo debe comenzar sobre el eje, el valor ha de ser 0. Distancias positivas desplazan el extremo a la derecha del eje en el sentido de avance de éste y distancias negativas lo desplazan a la izquierda.

Cota : valor de la distancia (en vertical) del inicio del tramo a la rasante a la que está ligado. Si este valor es 0, la cota del extremo inicial del tramo coincidirá con la de la rasante. Valores positivos lo desplazarán hacia arriba y negativos hacia abajo. La cota del extremo final dependerá de la longitud y pendiente o peralte que tenga asignado.

Es posible aplicar un desplazamiento en distancia y/o cota a cualquiera de los tramos de la sección, es especialmente útil en la definición de túneles. Para que un tramo de sección tipo se vea afectado por el desplazamiento se debe pulsar el botón situado a la derecha del campo Cota. El botón se mostrará en la posición pulsado , lo que indica que se tendrá en cuenta la asignación de desplazamientos. Para que se deje de considerar dicho desplazamiento, basta con pulsar de nuevo el botón, que quedará en la posición sin pulsar . Los desplazamientos se asignan mediante la opción del menú Trazado – Asignación de desplazamientos del eje…

Anchura: distancia horizontal entre los extremos inicial y final del tramo. Valores positivos hacen crecer el tramo hacia la derecha del eje y negativos hacia la izquierda en el sentido de avance de los PK.

Pendiente: valor de la pendiente que ha de tener el tramo. Valores positivos inclinan el tramo hacia arriba, valores negativos hacia abajo. Si el tramo ha de variar su inclinación a lo largo del trazado de acuerdo con un peralte el valor de éste prevalecerá sobre él aunque, en la previsualización, el tramo aparezca dibujado de acuerdo con el valor de pendiente introducido.

Altura: distancia en vertical entre los extremos inicial y final del tramo.

Atributos: selectores para establecer el nivel de cota y rasante a los que quedará ligado el tramo, el tipo de tramo (calzada, desmonte o terraplén), el peralte y sobreanchos a aplicar así como la textura 3D.

Nivel: lista de selección para escoger el nivel de cota al que quedará ligado cada tramo de sección. Se puede escoger entre los 32 disponibles en la aplicación, teniendo cudidado de no escoger aquellos en los que se haya definido previamente algún modelo digital del terreno. Para evitar confusiones, se puede modificar el nombre de estos niveles.

Al definir varios tramos en un mismo nivel estos no se deben solapar verticalmente ya que al aplicar la sección (mediante el cálculo de QUADs) el programa dará un mensaje de error, de no ser así se falsearían los datos de cubicación.

La cota de cada tramo se tomará con respecto a la de la rasante a la que esté ligado dicho tramo, para cada eje se pueden definir hasta un total de 32.

Cada tramo de sección ha de ser necesariamente de alguno de estos tipos:

•Calzada: el tramo se aplicará a lo largo de todo el trazado, independientemente de que la rasante del eje vaya por encima o por debajo del terreno.

•Desmonte: el tramo se aplicará únicamente en aquellos tramos del trazado donde la rasante a la que esté ligado vaya por debajo del terreno, o lo que es lo mismo, donde las cotas rojas sean negativas.

•Terraplén: el tramo se aplicará únicamente en aquellos tramos del trazado donde la rasante a la que esté ligado vaya por encima del terreno, o lo que es lo mismo, donde las cotas rojas sean positivas.

: permite configurar la presentación de los tramos de cada nivel en el editor. Al pulsarlo se abre la ventana Niveles visibles:

En la parte izuqierda de la ventana aparece un listado con todos los niveles disponibles, sólo se verán en el editor de secciones auqellos que estén seleccionados. Esta opción es útil al editar secciones complejas con muchos tramos en varios niveles. Si se activa la opción Los niveles ocultos volverán a ser visibles la próxima vez que se ejecute CARTOMAP, se mostrarán todos los niveles en próximas sesiones, si no se activa, únicamente se verán los que estén seleccioando.

En la zona derecha de la ventana aparecen las opciones que permiten seleccionar el color y tipo de línea con el que se han de representar en el editor de secciones los tramos ligados a cada nivel. Se debe escoger el nivel a editar mediante la lista de selección de niveles, después, escoger el color y tipo de línea para cada tipo de tramo.

: permite copiar tramos de sección de un nivel a otro en la misma sección o entre secciones tipo diferentes. Al pulsar este botón se abre la ventana Copiar niveles de la sección tipo:

clip0103

Los tramos siempre se copiarán a la sección que se está editando. El selector Sección a copiar, permite escoger la sección que contiene los tramos a copiar. Bajo este selector, se han de seleccionar estos niveles.

En la zona derecha de la ventana se debe configurar como se ha de hacer la copia: el nivel al que han de quedar ligados El mismo que en la sección origen u otro nivel, que se ha de selección mediante la lista Nivel, esta última opción solo es válida cuando se van a copiar tramos de un solo nivel. Al hacer la copia de niveles se les puede aplicar desplazamientos en distancia al origen y/o cota, mediante los campos de Desplazamiento de los tramos copiados. También se puede limitar el número de tramos a copiar, introduciendo un rango de distantancias en el apartado Zona de la sección a copiar. Por último, la opción Invertir la dirección de los tramso copiados, permite hacer simetrías de los tramos al copiarlos.

: permite mover todos los tramos de uno o varios niveles de forma conjunta.

: permite copiar los tramos de una sección haciendo una simetría de los mismos respecto a un eje vertical.

: permite crear tramos de sección tipo a partir de elementos gráficos definidos en la vista 2D.

: permite crear, a partir de la sección tipo seleccionada, un dibujo de la misma mediante líneas en una nueva entidad que se creará automáticamente con el nombre de la sección tipo y quedará guardada en la capa activa.

: permite modificar el valor de la tolerancia de solape de tramos de sección.
