Se pueden establecer barandas como sistemas de contención para vehículos y peatones en diversas obras de fábrica (muros, losas de puentes, etc.).

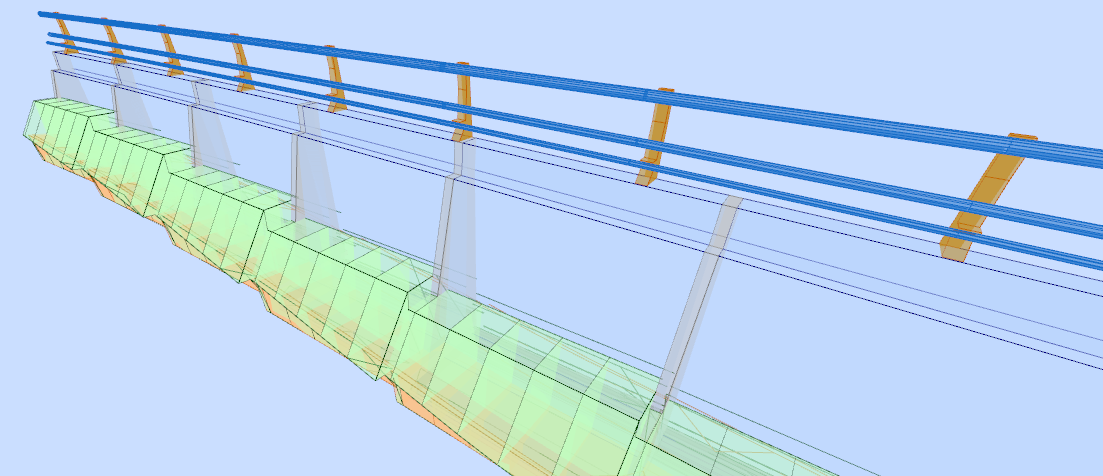

Baranda sobre el estribo de un muro

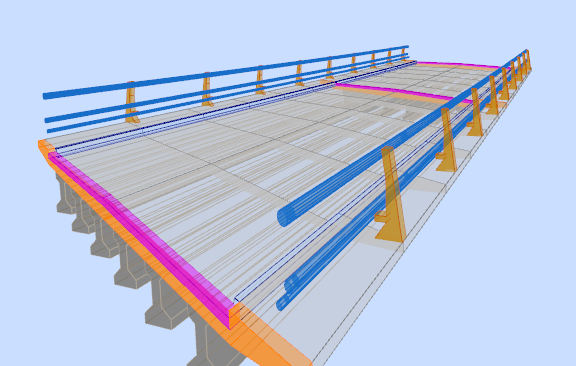

Barandas sobre ambas aceras de las losas en un puente con esviaje

Parámetros

•Tipo de baranda: Permite seleccionar el tipo de baranda. Puede variar según la versión de CARTOMAP que añadirá nuevos tipos.

oPMH-16:

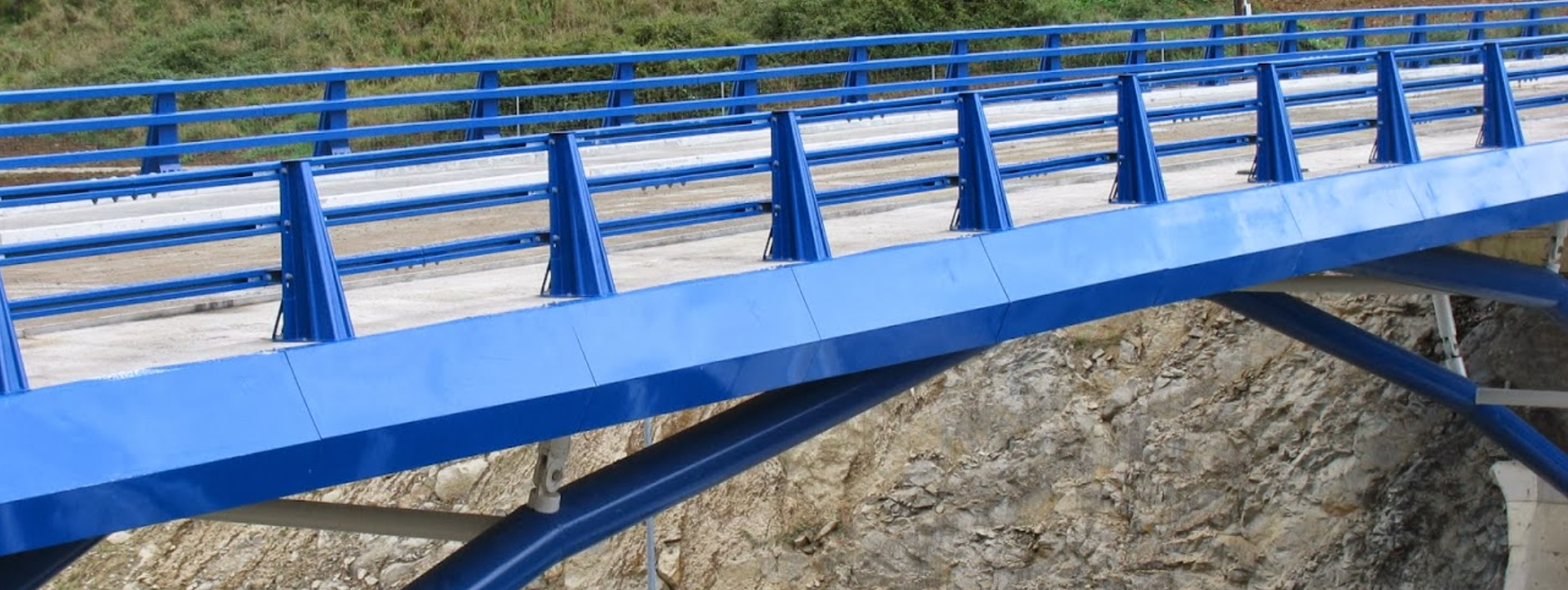

Baranda PMH-16 con nivel de contención H3 (Alta - TB61: Pesado no articulado, 16000 kg, 80 km/h, 20º)

Poste

Definición de los datos genéricos para la creación de los postes de sujeción de la baranda.

•Altura total: Suma de la altura sobre superficie y la parte soterrada como anclaje. Si el poste tiene un anclaje en superficie esta altura será igual a la altura del poste.

•Altura: Es la altura del poste sobre la superficie.

•Anchura: Anchura de definición del poste.

•Distancia extremo: Distancia deseada antes del primer poste y después del último poste de la baranda.

•Distancia mínima: Distancia mínima entre postes (desde el centro de un poste al siguiente).

•Distancia máxima: Distancia máxima entre postes (desde el centro de un poste al siguiente).

CARTOMAP distribuirá los postes de forma equidistante según los parámetros indicados priorizando la distancia mínima/máxima sobre el extremo.

Descripción

Parámetros generales en la descripción de una baranda

Edición

Al hacer un doble clic sobre el apartado de descripción del grupo de datos Baranda, se accede al editor de esos valores

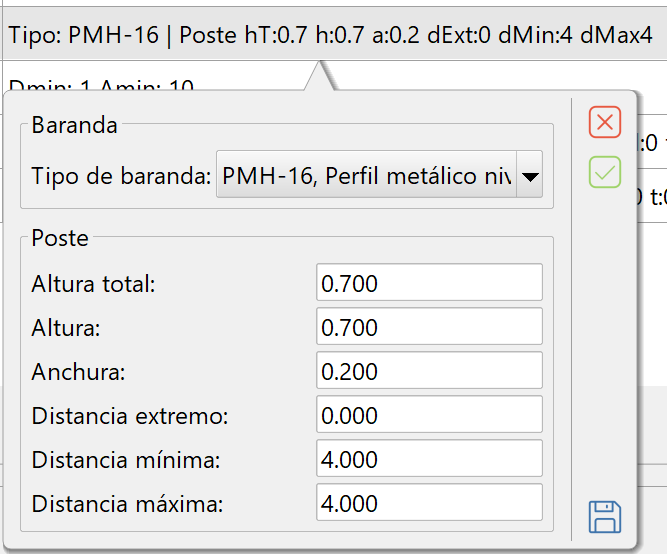

Editor de los datos de una baranda
