Se pueden establecer apoyos como sistemas para transmitir a las cimentaciones los esfuerzos que reciben de otros elementos portantes. Se pueden definir dentro de OF de geometría cuadrangular, como pilares, o de forma individual (vea Cuadrangular).

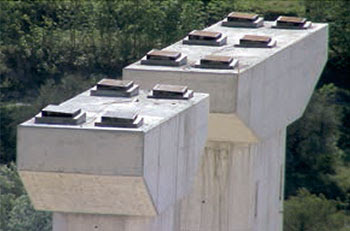

Apoyos ejecutados sobra pilares

Apoyos en obras de geometría cuadrangular

Se define una obra de geometría cuadrangular y aparecerá un grupo de parámetros Apoyos. Los apoyos se colocarán automáticamente centrados en la parte superior (se puede establecer un desplazamiento) y con la orientación general (azimut longitudinal).

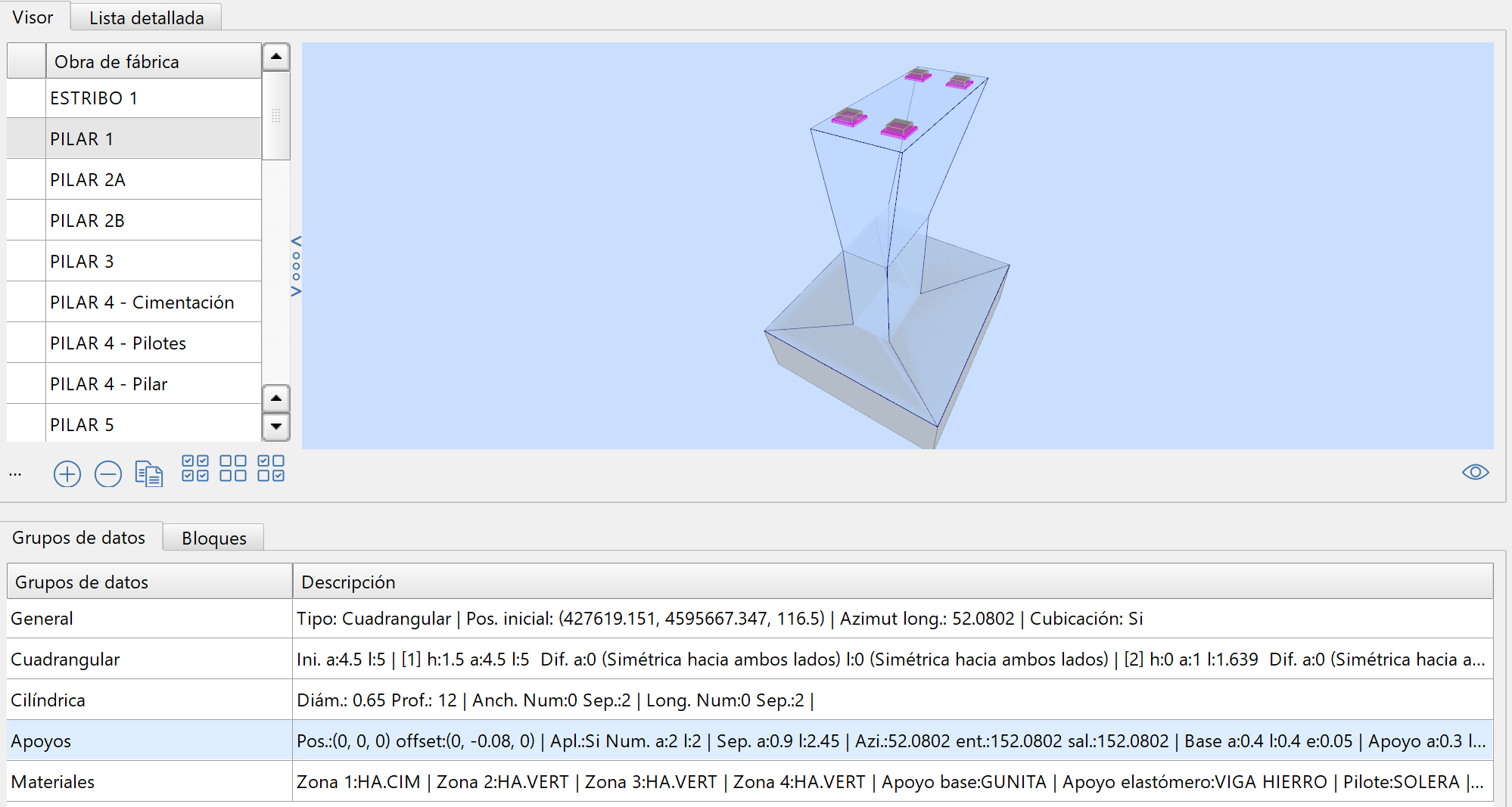

Vista del grupo de parámetros de apoyos en una OF cuadrangular (pilares)

Parámetros

•Aplicar: Se pueden aplicar o no aplicar los apoyos.

•Posición X-Y-Z: Establece las coordenadas del centro de los apoyos.

•Offset anchura/longitud: Establece un desplazamiento respecto a las coordenadas calculadas automáticamente, por ejemplo, al generar obras de geometría cuadrangular (pilares).

•Azimut: Permite definir los azimuts que aplican en los apoyos.

oAzimut central: Es la orientación central de los apoyos, independientemente de su esviaje.

oAzimut entrada: Es la orientación de la obra que se apoya a la entrada de los apoyos.

oAzimut salida: Es la orientación de la obra que se apoya a la salida de los apoyos.

•Pendiente (ent-sal) %: Define, en %, la diferencia de pendiente de entrada/salida de las estructuras portantes. De esta forma se ajustará el espesor de la base de los apoyos.

•Apoyos en anchura/longitud: Indica el número de apoyos en anchura (perpendicular al azimut central) y longitud (siguiendo el azimut central).

•Separación entre centros: Indica la separación entre el centro de los apoyos en anchura (perpendicular al azimut central) y longitud (siguiendo el azimut central).

•Base del apoyo: Define el tamaño de la base, su anchura, su longitud y el espesor mínimo. El espesor mínimo se podrá incrementar en bae a la diferencia de pendientes de las estructuras portantes.

•Apoyo elastomérico: Define el tamaño del apoyo elastomérico, su anchura, su longitud y el espesor.

•Diferencias apoyos 1/2/3: Permite definir variaciones en la anchura/longitud de la base y del apoyo elastomérico para los 3 primeros apoyos. El 1 corresponde a la posición relativa inferior izquierda y se van incrementando en la misma fila izquierda hasta pasar a la derecha nuevamente desde su posición relativa inferior.

Descripción

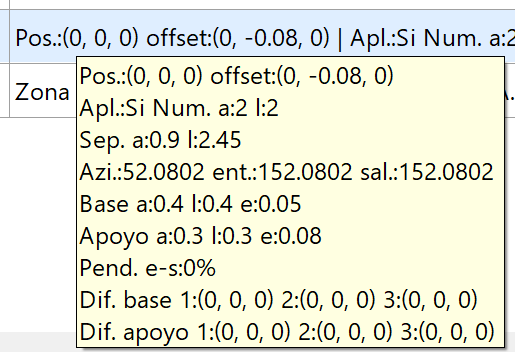

Parámetros generales en la descripción de unos apoyos y su información emergente (tooltip)

Edición

Al hacer un doble clic sobre el grupo de datos Apoyos, se accede al editor de esos valores

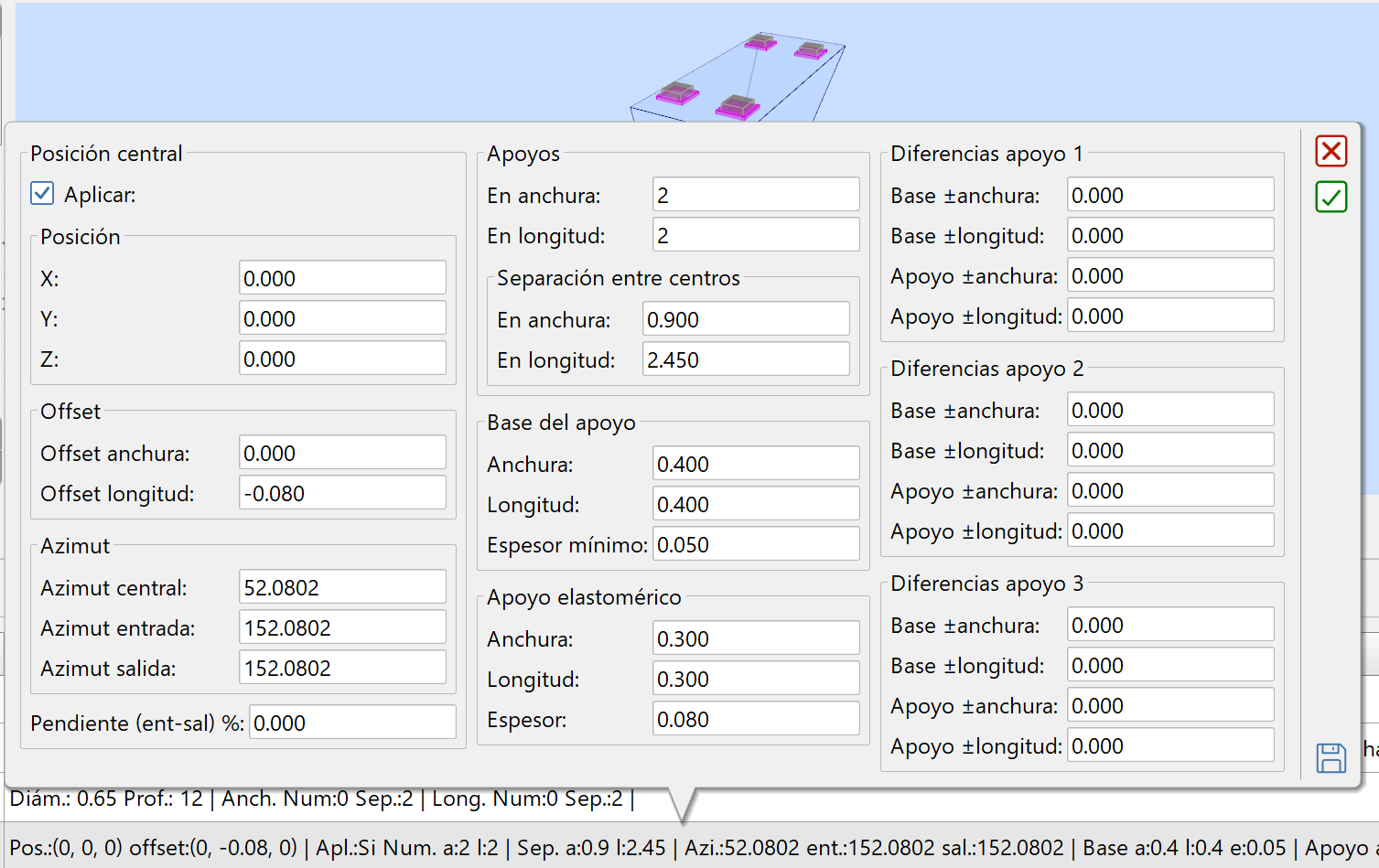

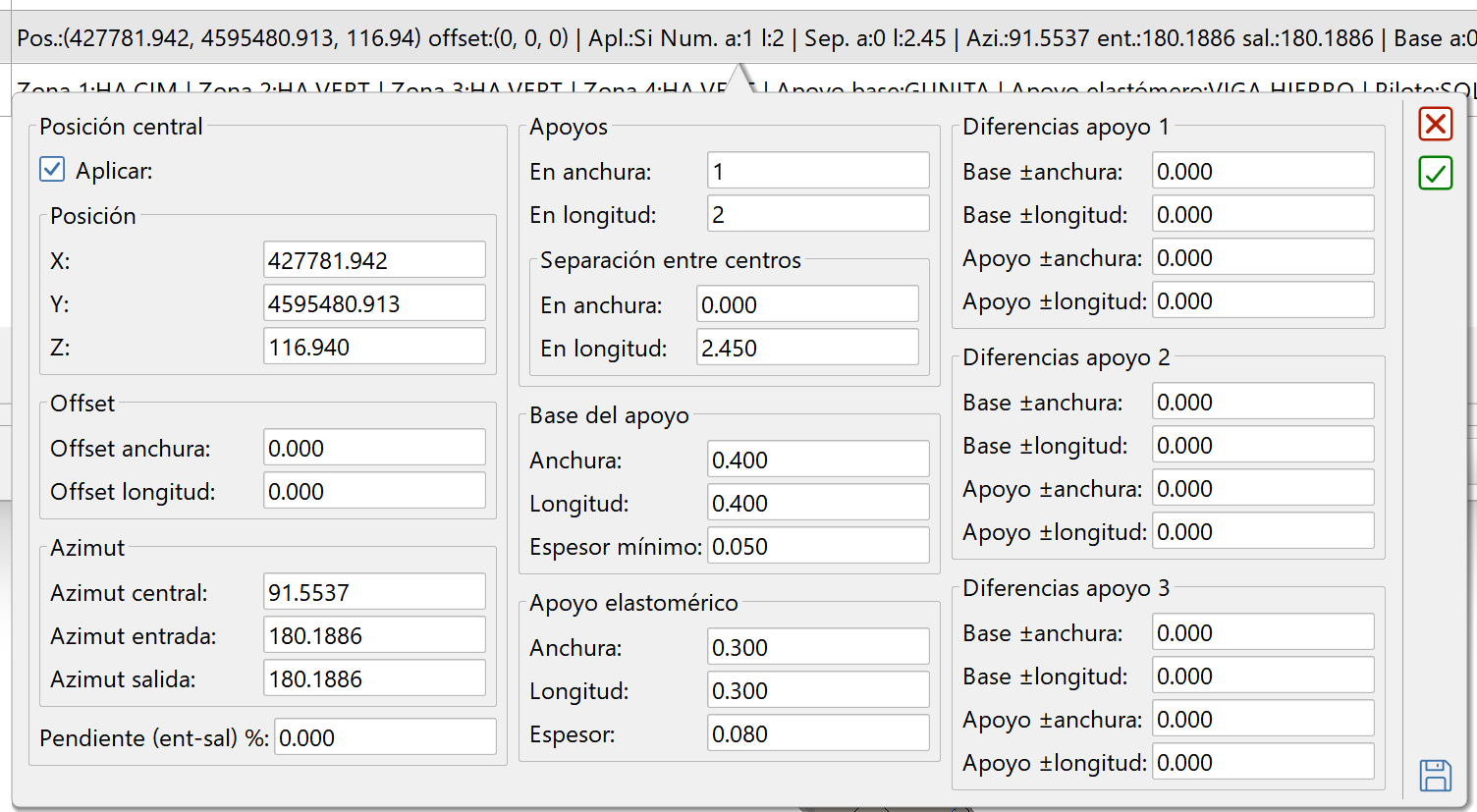

Editor de los datos de unos apoyos

Apoyos con esviaje

Las estructura portantes pueden llegar con un azimut de entrada o salir con un azimut de salida que no sean perpendiculares al azimut central de los apoyos. Esto genera un giro, sobre el centro del apoyo, para asegurar una posición alineada con la estructura portante.

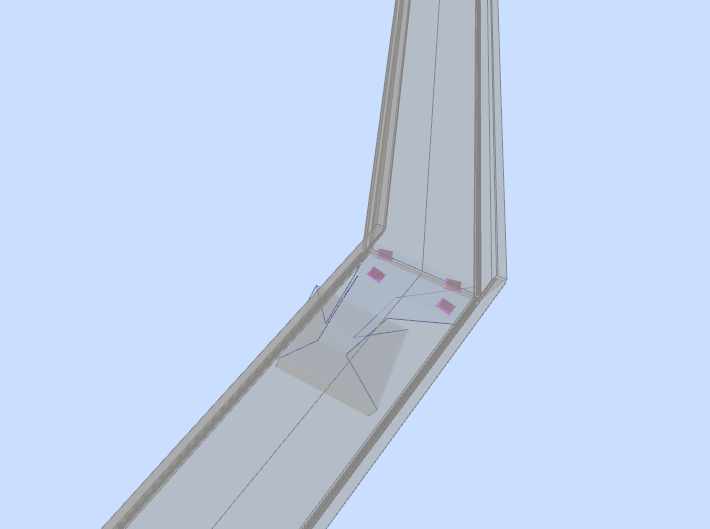

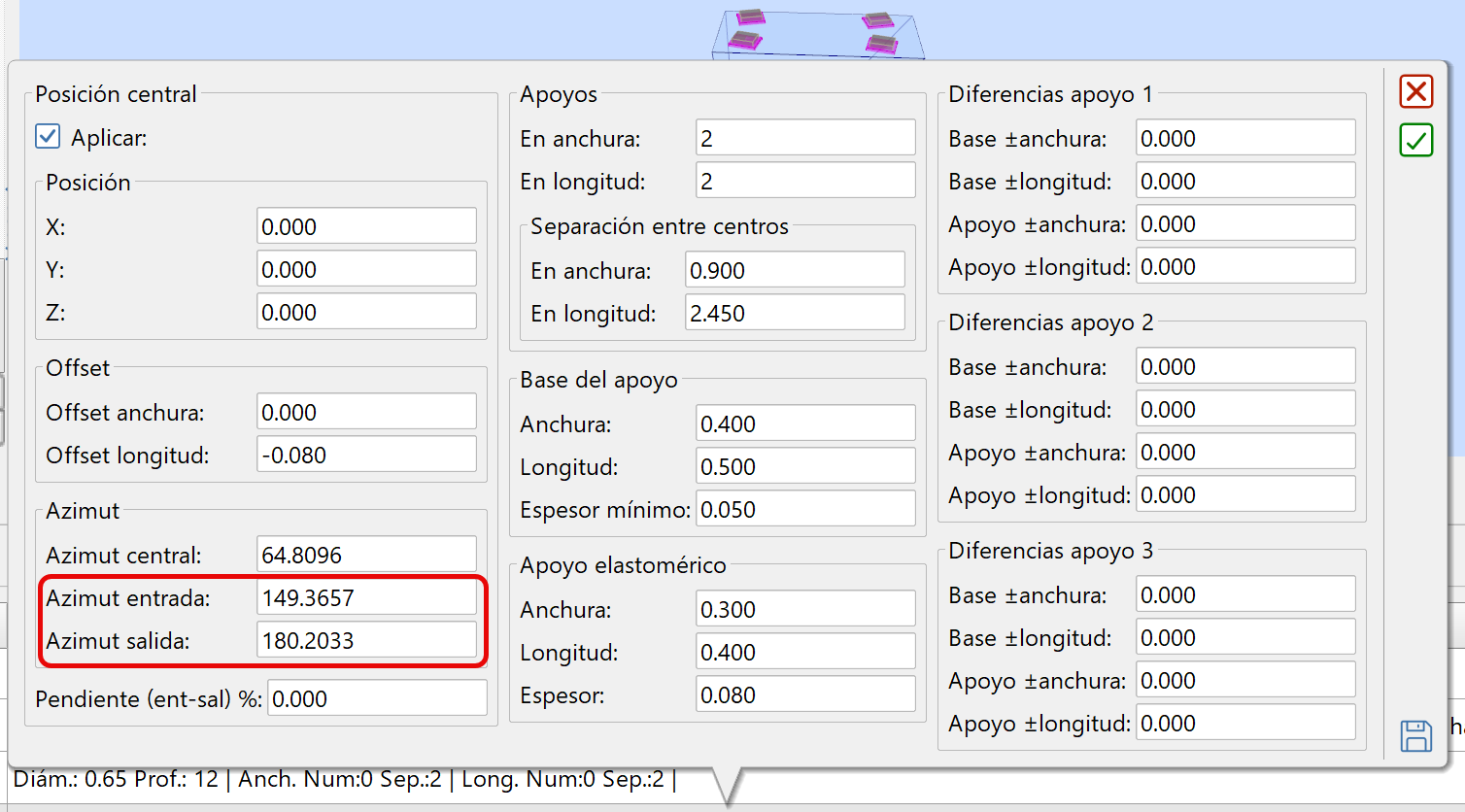

Editor de los datos de unos apoyos con esviaje, diferentes azimuts de entrada y salida

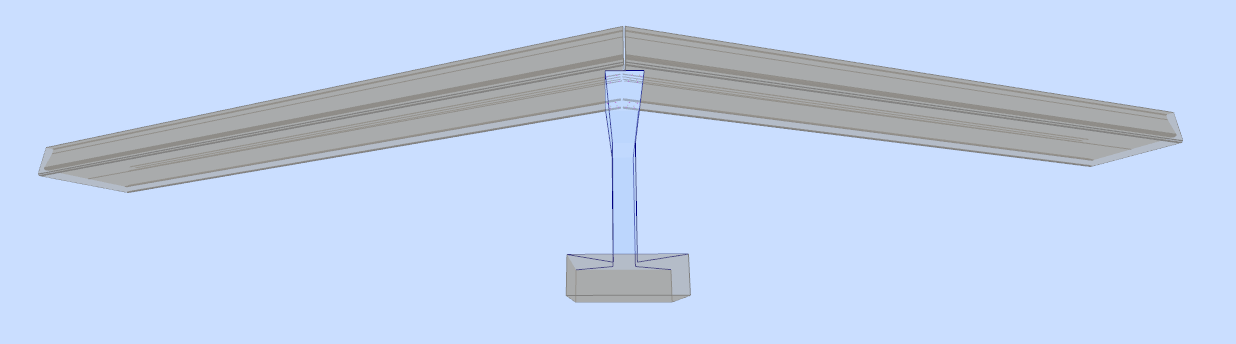

Editor de los datos de unos apoyos con esviaje y una pasarela apoyada sobre los mismos

Puntos de apoyo individualizados

Se pueden definir puntos de apoyo individualizados como parte de una obra de geometría cuadrangular en la que todas sus zonas tengan altura, anchura y longitud cero, que hace que no se genere ninguna zona.

En este caso es importante indicar la posición y azimuts para el correcto posicionamiento de los apoyos.

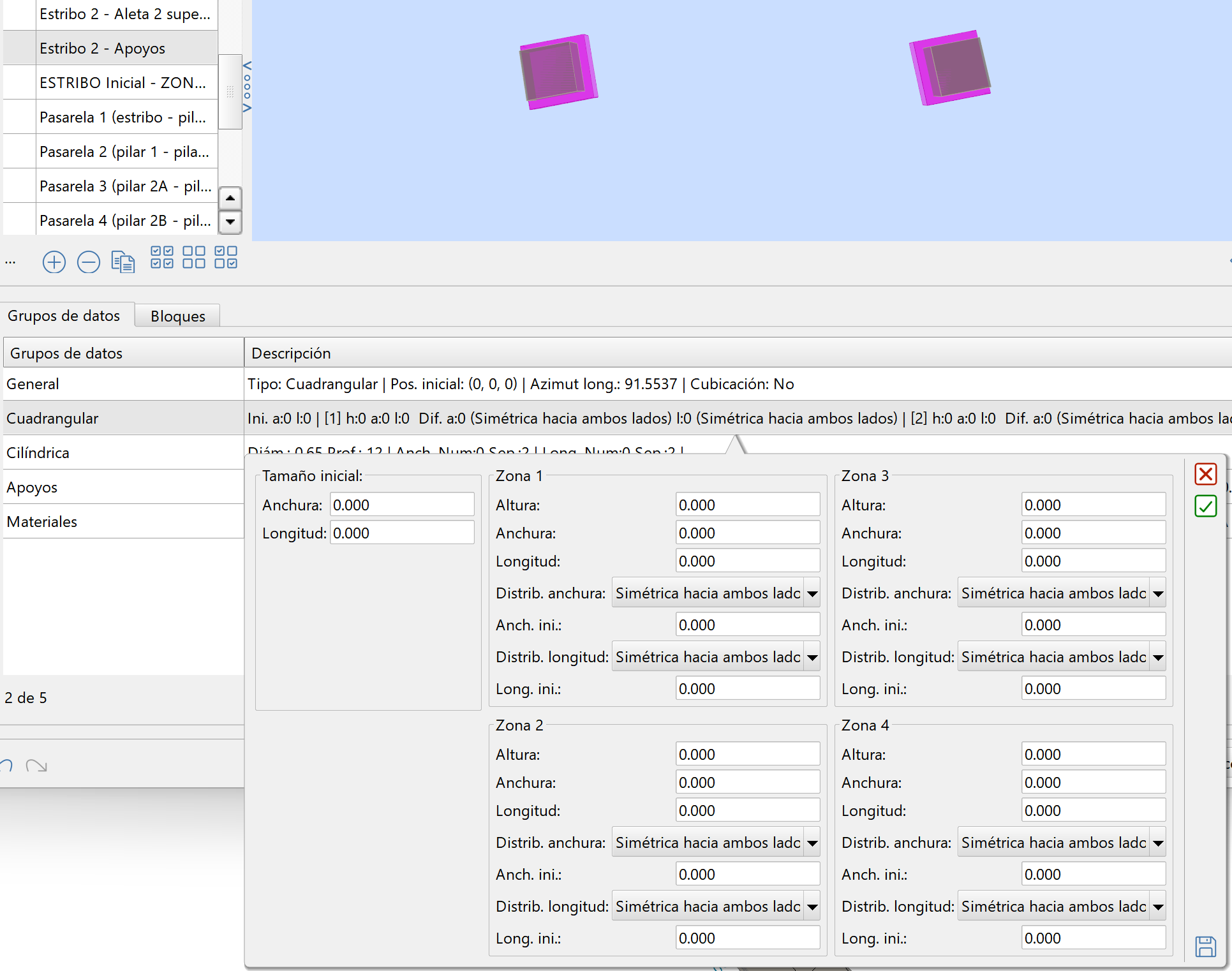

Obra de geometría cuadrangular sin zonas definidas (altura, anchura y longitud a cero)

Definición de una fila con 2 apoyos con esviaje (azimut de entrada/salida no perpendicular al central)
