El grupo de datos Cuadrangular, dentro de las obras de fábrica de Geometría variable, permite definir varias zonas de sección rectangular y con diferentes alturas. Básicamente permiten definir, de una forma sencilla, pilares con una geometría algo compleja.
Este grupo de datos activa también el grupo de datos Cilíndrica para generar los pilotes en la base del pilar. Vea Cilíndrica
Este grupo de datos activa también el grupo de datos Apoyos para generar los apoyos en la parte superior del pilar. Al calcular una OF cuadrangular con apoyos, estos se colocarán en la parte superior y con la orientación correspondiente manteniendo el resto de parámetros definidos. Vea Apoyos
Vista de una OF cuadrangular
Indica el tamaño del rectángulo base como anchura y longitud respecto a la posición inicial fijada en los datos generales.
La longitud seguirá la orientación del azimut longitudinal fijado en los datos generales.
La anchura seguirá la orientación transversal, hacia la derecha, del azimut longitudinal fijado en los datos generales.

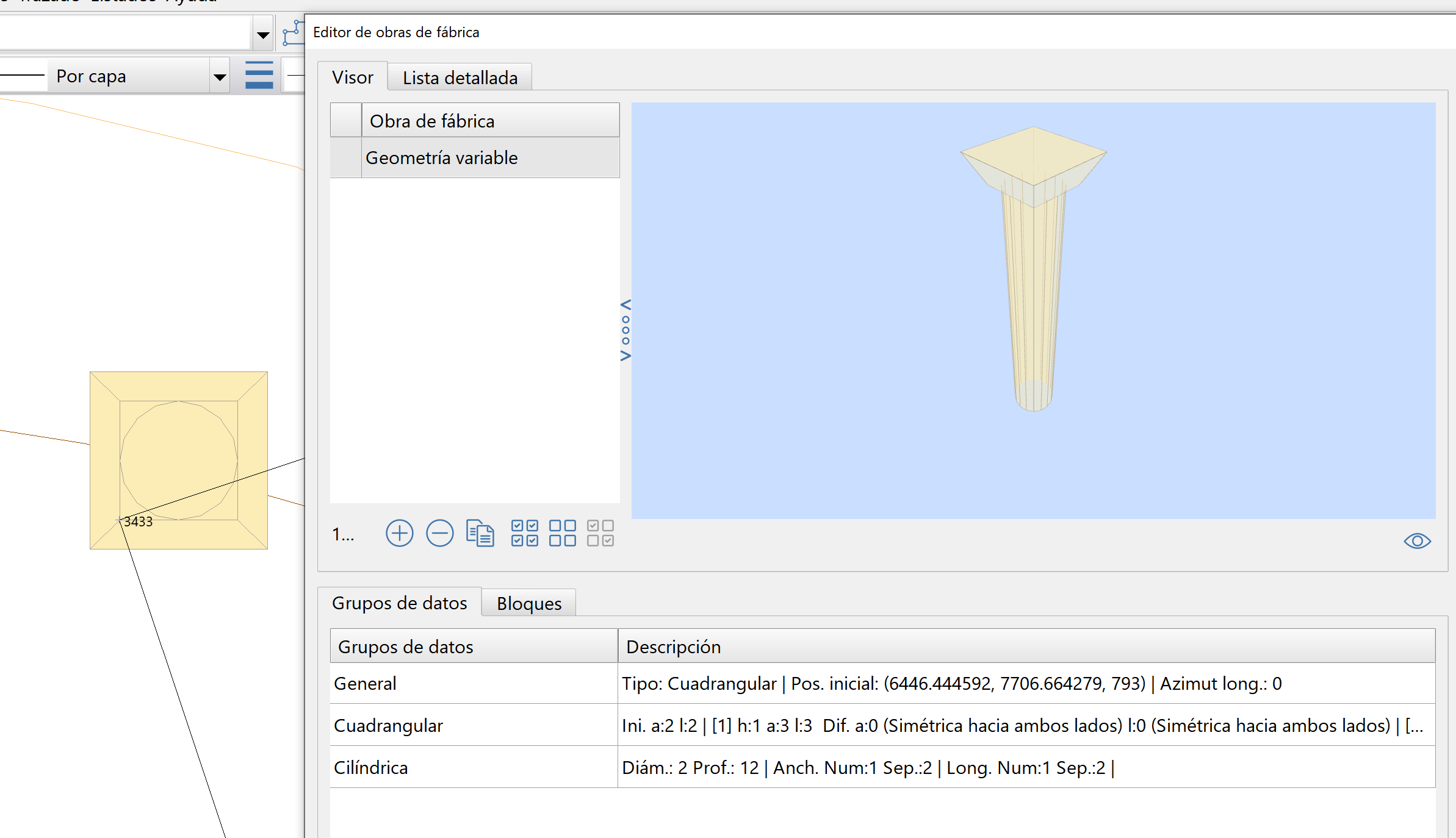

Ejemple de una columna (geometría cilíndrica) con un capitel (geometría cuadrangular) sobre un punto de referencia
•Anchura: Anchura de la base.
•Longitud: Longitud de la base.
Establece hasta 4 zonas diferenciadas por su anchura, longitud y altura. Si todos estos parámetros son cero no considerará esta zona y pasará a la siguiente.
Importante: Cada zona toma como posición de referencia la que corresponde al mismo extremo de la zona anterior en su parte superior. Esto consigue un efecto de apilamiento hacia arriba de cada una de las zonas. Cada zona tendrá como base la parte superior de la zona anterior. Se pueden hacer transiciones no lineales especificando un tramo de altura cero como hacemos en la Zona 2 del ejemplo.
•Altura: Altura de la zona.
•Anchura: Anchura superior que tendrá la zona.
•Longitud: Longitud superior que tendrá la zona.
•Distribución de la anchura: Indica cómo se distribuirá la diferencia de anchuras entre la parte inferior y superior de la zona.
•Anchura inicial: Anchura inicial relativa a la posición de referencia, solo aplicable con distribuciones "Definidas por el usuario".
•Distribución de la longitud: Indica cómo se distribuirá la diferencia de longitudes entre la parte inferior y superior de la zona.
•Longitud inicial: Longitud inicial relativa a la posición de referencia, solo aplicable con distribuciones "Definidas por el usuario".
Establece cómo se distribuye la diferencia de anchura o la diferencia de longitud que pueda existir entre la base inferior de la zona (que coincide con la base superior de la zona anterior) y la base superior de la zona (al aplicar la nueva anchura y longitud).

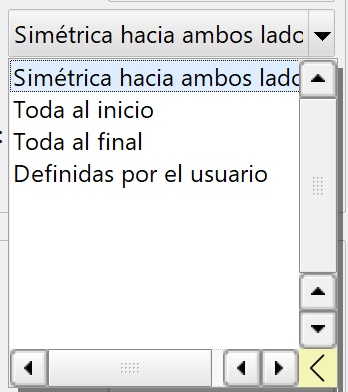

Lista de posibles distribuciones
•Simétrica hacia ambos lados: Distribuye la diferencia por igual a ambos lados resultando una base superior de la zonas centrada sobre la base inferior.
•Todo al inicio: Pone toda la diferencia al inicio resultando una alineación al final.
•Todo al final: Pone toda la diferencia al final resultando una alineación al inicio.
•Definidas por el usuario: Sera el usuario el que establezca una anchura/longitud inicial respecto a la posición de referencia.
Parámetros de datos Cuadrangular en la descripción de una obra de geometría variable de tipo cuadrangular
Al hacer un doble clic sobre el apartado de descripción del grupo de datos Cuadrangular, se accede al editor de esos valores

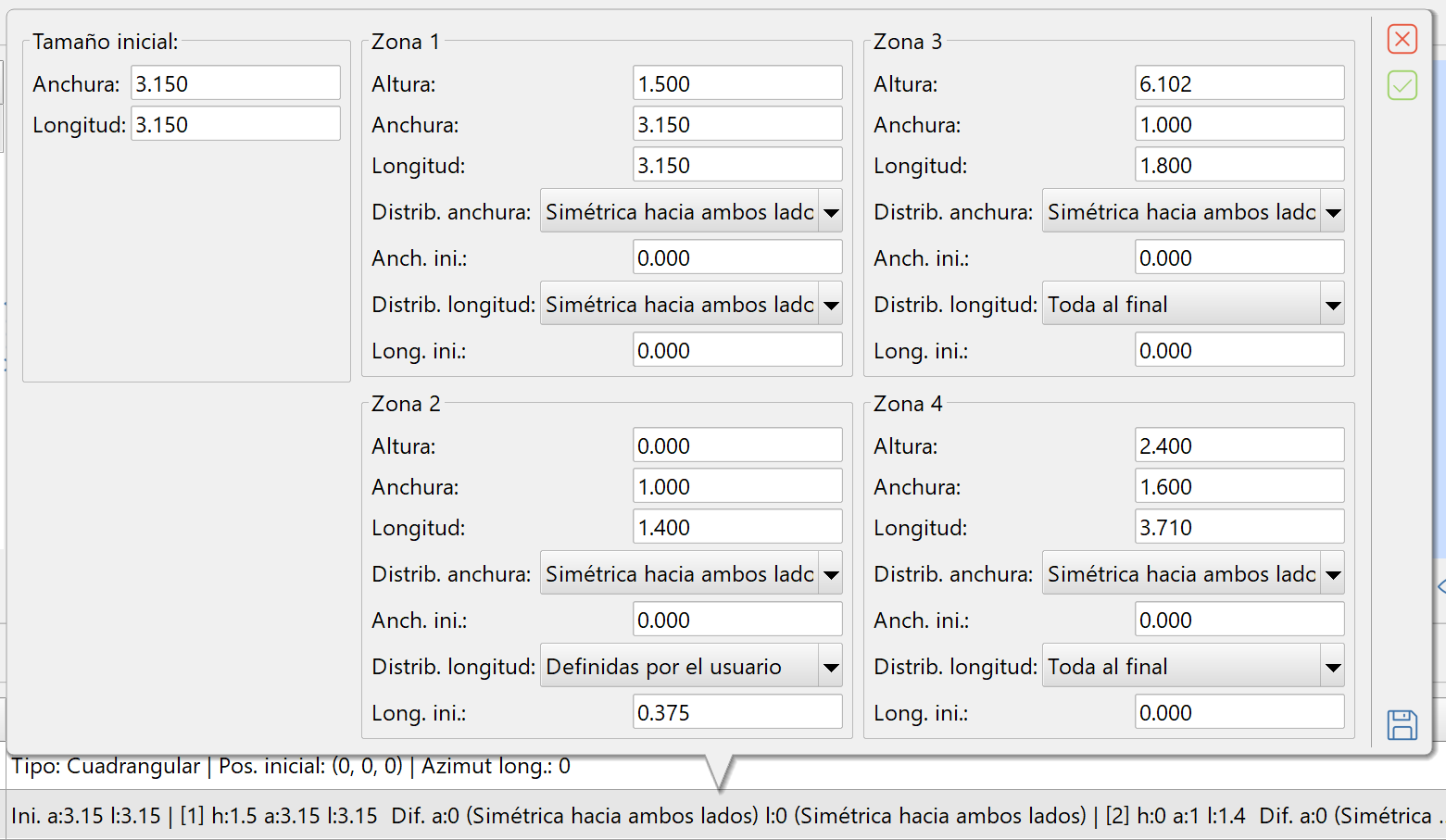

Editor del grupo de datos cuadrangular de una OF de geometría variable de tipo cuadrangular
