<< Mostrar la tabla de contenidos >> Navegación:  Obras > Obras de fábrica > Editor de obras de fábrica (OF)

El editor de obras de fábrica permite crear, modificar y eliminar OF de diversos tipos.

Acceso

Acceso desde la vista 2D

Al seleccionar una OF, sin ninguna herramienta de CAD activa, al abrir el editor de OF se muestra la OF seleccionada.

Al hacer un doble clic sobre una OF, sin ninguna herramienta de CAD activa, se mostrará el editor de OF con esa obra seleccionada.

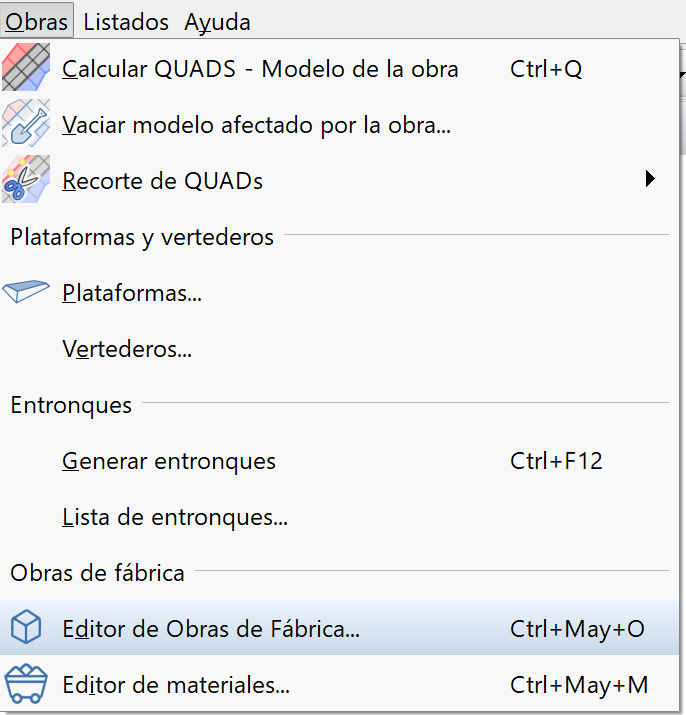

Acceso desde la barra de menús

Se accede a esta función desde el menú Obras > Editor de obras de fábrica...

Existe un acceso rápido por defecto que es [Ctrl]+[Mayús]+[O]

Menú de acceso

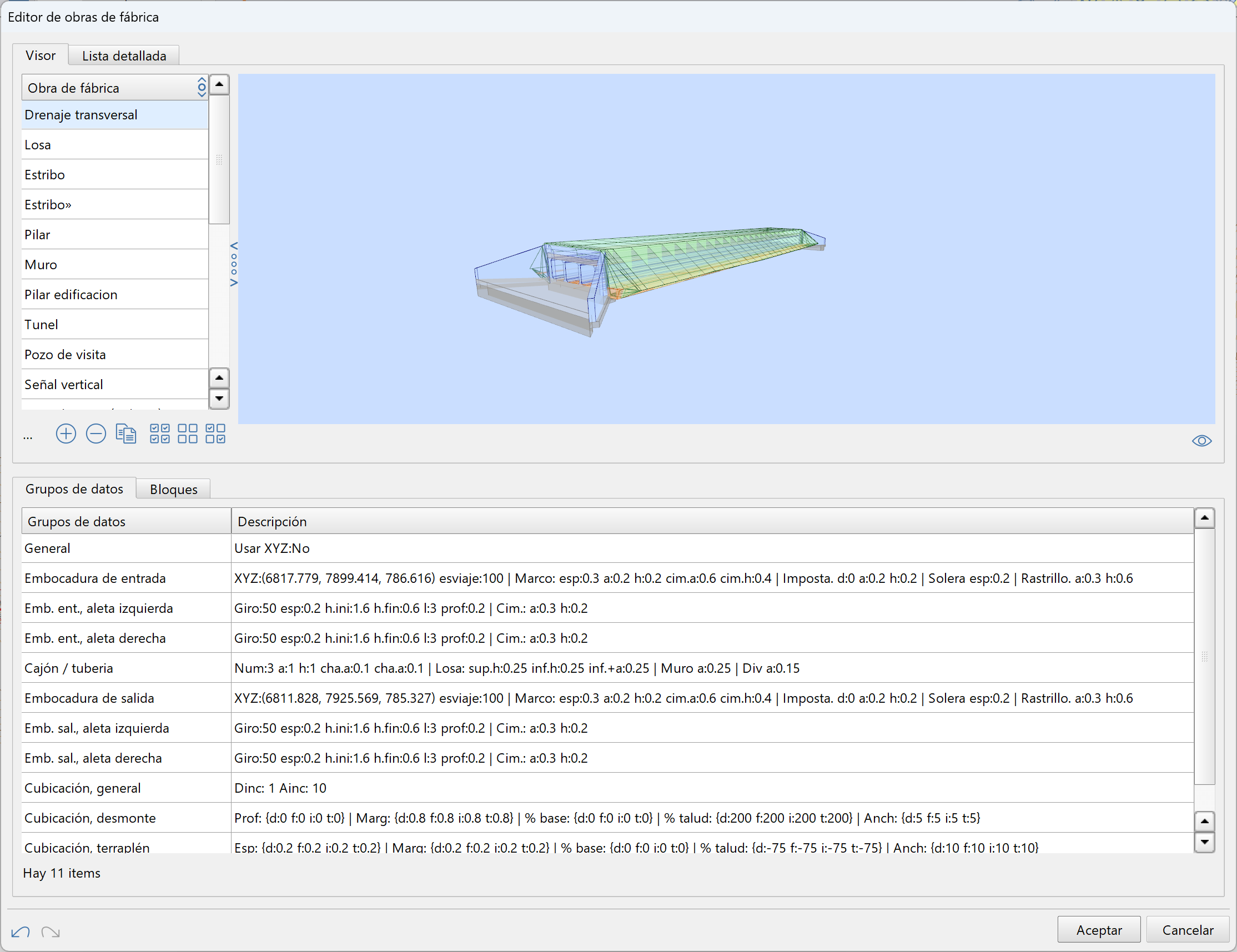

Editor de obras de fábrica

Al abrir el editor se muestra una pantalla dividida en dos partes:

•Parte superior, con un visor (Visor) y una lista detallada (Lista detallada)

•Parte inferior con los datos que definen cada OF (Grupos de datos) y los bloques generados (Bloques).

Editor de obras de fábrica

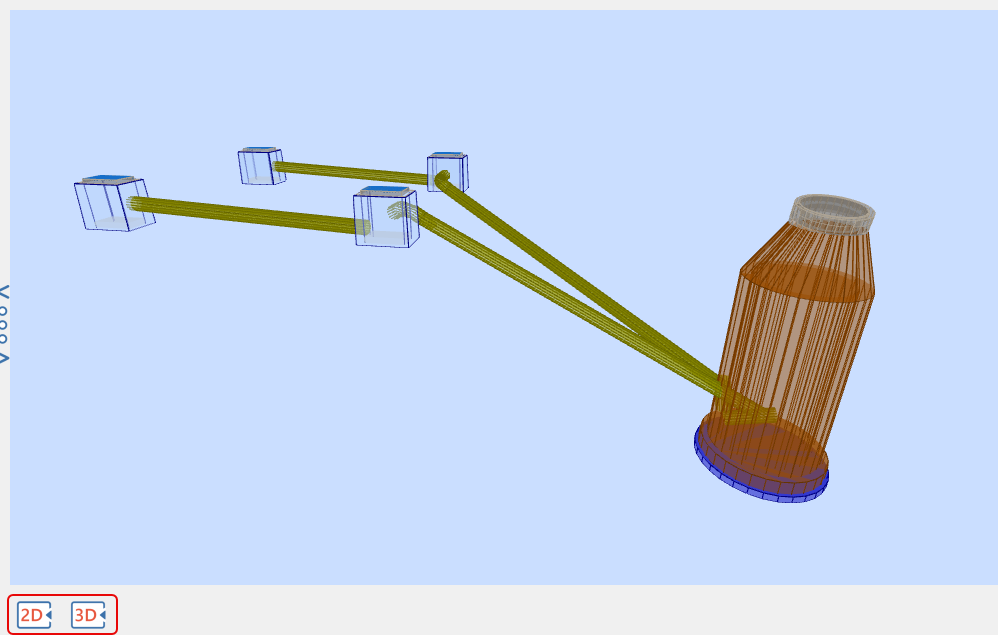

Muestra la obra en la vista 2D o 3D

El editor de OF muestra 2 botones para mostrar la(s) OF seleccionada(s) en la vista 2D o en la vista 3D. Se ajusta el tamaño y posición de la vista para encajar las OF seleccionadas.

Editor de OF - Opciones de ir a la vista 2D o 3D
