El grupo de datos Circular, dentro de las obras de fábrica de Geometría variable, permite definir varias zonas de sección circular. Básicamente permiten definir, de una forma sencilla, depósitos de almacenamiento con base, cimentación con muros y zapatas y un techo semiesférico.
Este grupo de datos activa también el grupo de datos Semiesférica para generar un techo semiesférico sobre un tanque. Vea Semiesférica
El punto de referencia, definido en los datos generales, corresponde al centro del depósito en su parte inferior e interior, por encima de la base.
Vista de una OF circular con un techo semiesférico
•Diámetro exterior: Diámetro exterior de la pared del depósito.
•Espesor: Espesor de la pared, que se aplicará hacia el interior.
•Altura: Altura de la pared.
•Divisiones: Divisiones del círculo de la pared.
•Espesor: Espesor de la base, aplicada desde el punto de referencia hacia abajo.
•Solera: Espesor de la solera bajo la base.
El muro de cimentación se sitúa bajo la pared.
•Altura del muro: Altura del muro de cimentación, bajo la pared.
•Espesor interior: Espesor del muro hacia el interior.
•Espesor exterior: Espesor del muro hacia el exterior.
Cimentación - Zapata
La zapata de cimentación se sitúa bajo el muro.
•Altura de la zapata: Altura de la zapata de cimentación, bajo el muro.
•Margen interior: Anchura de la zapata hacia el interior, se añade al espesor interior del muro.
•Margen exterior: Anchura de la zapata hacia el exterior, se añade al espesor exterior del muro.
Cimentación - Solera
La solera de cimentación se sitúa bajo la zapata.
•Espesor: Espesor de la capa de solera.
•Margen: Margen adicional que se sumará al final de la zapata interior/exterior.

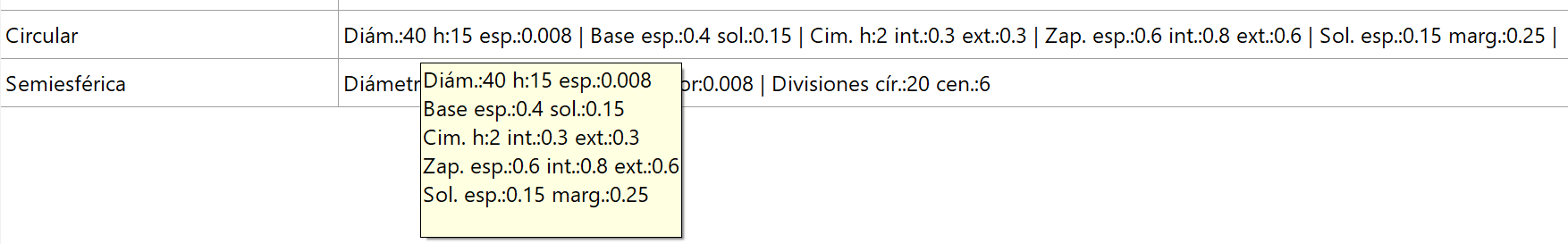

Parámetros de datos Cuadrangular en la descripción de una obra de geometría variable de tipo cuadrangular

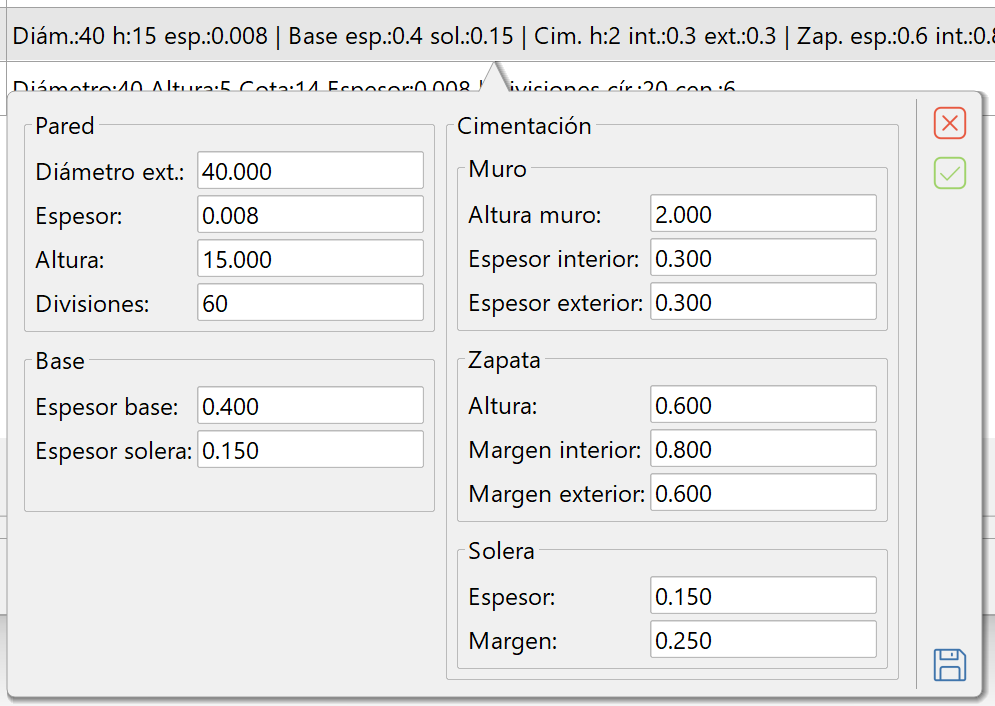

Al hacer un doble clic sobre el apartado de descripción del grupo de datos Circular, se accede al editor de esos valores
Editor del grupo de datos circular de una OF de geometría variable de tipo circular
