•Usar coordenadas: Si se selecciona esta opción se trata de un muro lineal simple, sin necesidad de un eje. Si no está seleccionada esta opción se considera el muro ligado a un eje.
•Posición inicial/final: Se definen las coordenadas 2D de inicio y fin del muro. La cota se define posteriormente en los grupos de datos de cota superior e inferior.
•Eje: Eje sobre el que se obtienen los PK, rasantes, etc.
•Distribución: Se definen el PK inicial y final del muro así como el incremento o anchura de los vanos.
•Base: Si se desea mantener una cimentación plana pero escalonada a la cota minina a lo largo de un vano.
•Ancho vano: Anchura de la división del muro. Sería la anchura entre contrafuertes si los hubiera.

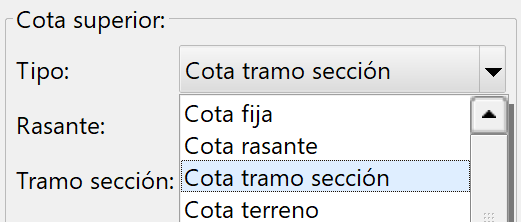

•Tipo: Tipo de cota a calcular. Puede ser:
oCota fija: Se indicarán la cota inicial y final a lo largo del muro.
oCota rasante: Se tomará la cota de la rasante indicada a lo largo del muro.
oCota tramo sección: Se tomará la cota de un determinado tramo de sección, en su extremo inicial o final, proyectado sobre un determinado nivel. Se muestran sólo los tramos de la sección asignada en el PK inicial de la distribución del muro.
Importante: Este punto también desplazará el muro transversalmente para que esa sea la base del estribo, si lo hubiera, o el extremo superior-exterior del muro.
oCota terreno: Se tomará la cota de un determinado nivel.
•Rasante: Número de rasante sobre la que se calculará la cota.
•Tramo de sección: Tramo de sección que indica el desplazamiento horizontal sobre el eje.
•Extremo: Indica si se toma el inicio del tramo o el final.
•Nivel: Se tomará la cota sobre el nivel indicado de la sección o del terreno.
•Z inicial y final: Cotas al principio o al final del muro, para darle la inclinación deseada al seleccionar el tipo de cota fija.
•Offset: Desplazamiento de la cota previamente calculada
Parámetros generales en la descripción de un muro
Al hacer un doble clic sobre el apartado de descripción del grupo de datos Generales, se accede al editor de esos valores

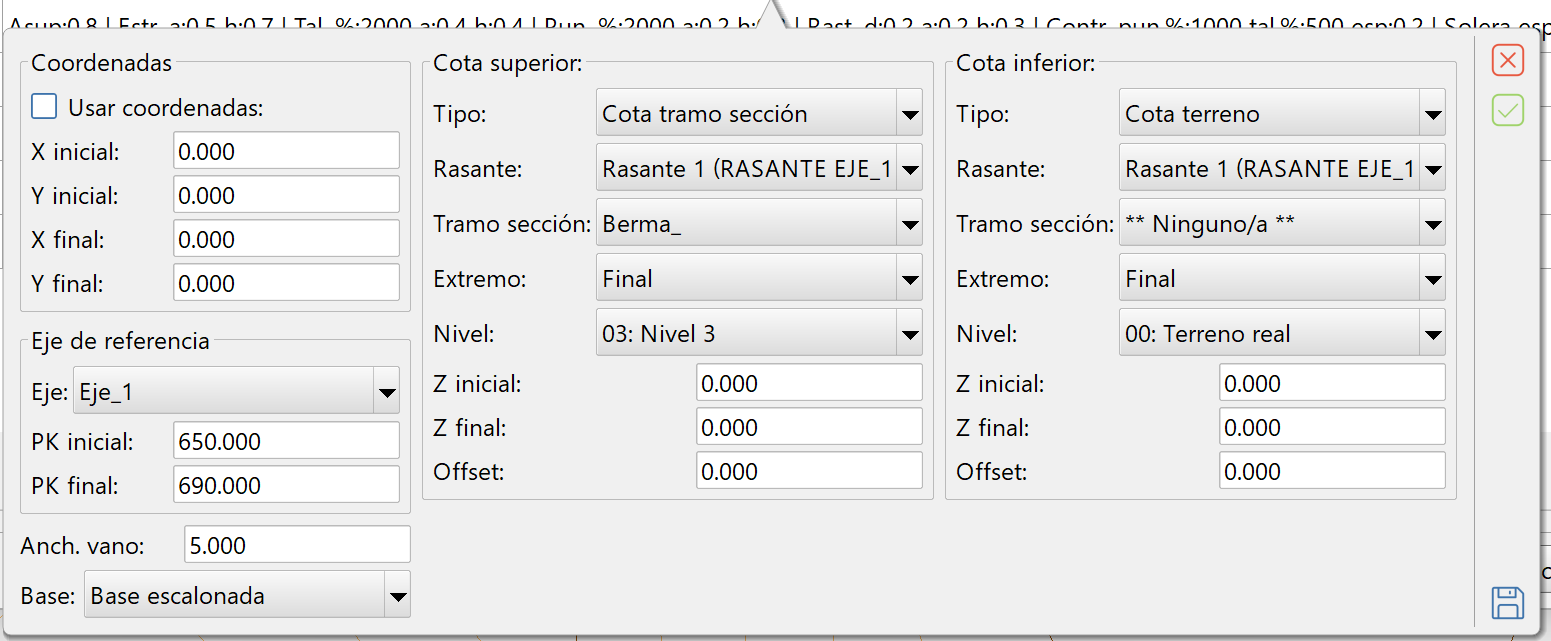

Editor del grupo de datos generales de un muro de contención
