<< Mostrar la tabla de contenidos >> Navegación:  Obras > Obras de fábrica > Tipos de obras de fabrica > Muros > Muro

Parámetros

•Anchura superior: Anchura superior del muro.

•Estribo superior: Se define la anchura y altura del estribo superior sobre el que se apoyará la posible baranda.

•Talón: Se define su pendiente (%) y su anchura (contada desde el final del talud al final del talón) y su altura o espesor.

•Contrafuerte: Se pueden definir contrafuertes en la zona del talón y de la puntera. Se define su pendiente (%) para las zonas de puntera y talón. Se define su espesor o anchura, en el sentido longitudinal de avance del muro.

•Puntera: Se define su pendiente (%) y su anchura (contada desde el final del talud al final de la puntera) y su altura o espesor.

•Rastrillo: Se define distancia, desde el final de la puntera y su anchura y altura o espesor.

•Solera: Se define el espesor de la solera que estará bajo la base inferior de la puntera, rastrillo y talón. También se define el margen extendiendo el final de la puntera y del talón.

Descripción

Parámetros del muro en la descripción de un muro de contención

Edición

Al hacer un doble clic sobre el apartado de descripción del grupo de datos Muro, se accede al editor de esos valores

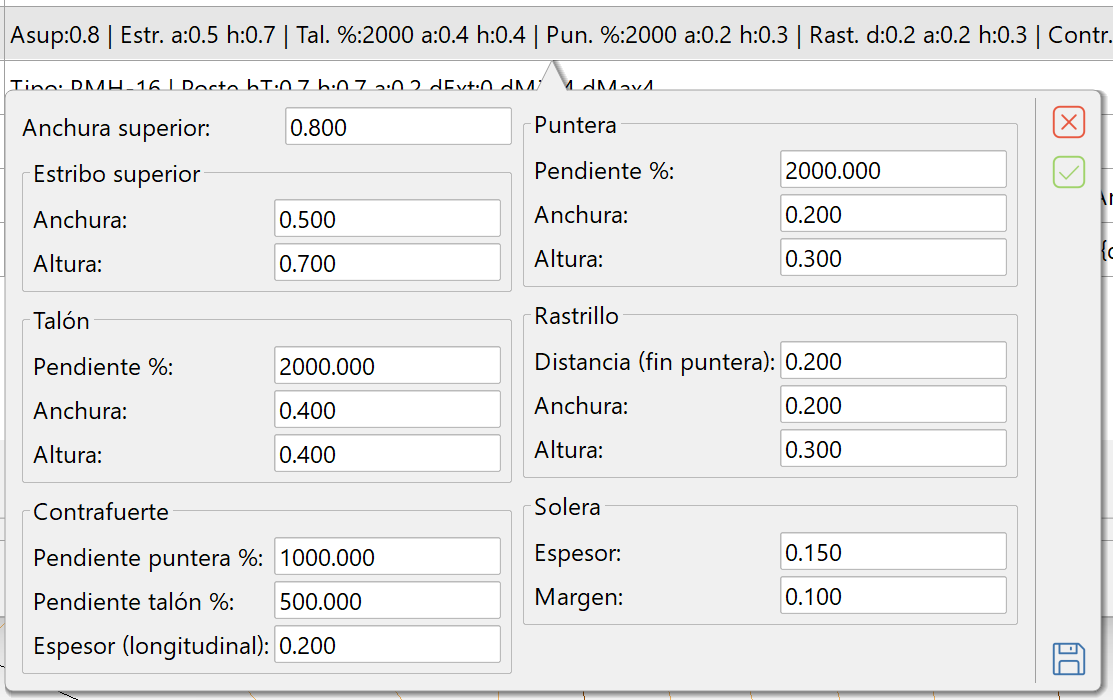

Editor del grupo de datos del muro
