El perfil longitudinal muestra las obras de fábrica, cuyas capas están visibles, abatidas sobre el perfil longitudinal. Se usan los colores de las tramas de los materiales asignados a cada parte de la OF.
1:1
Es posible mostrar el perfil longitudinal con escala 1:1 para facilitar su interpretación. Vea el apartado Barra superior

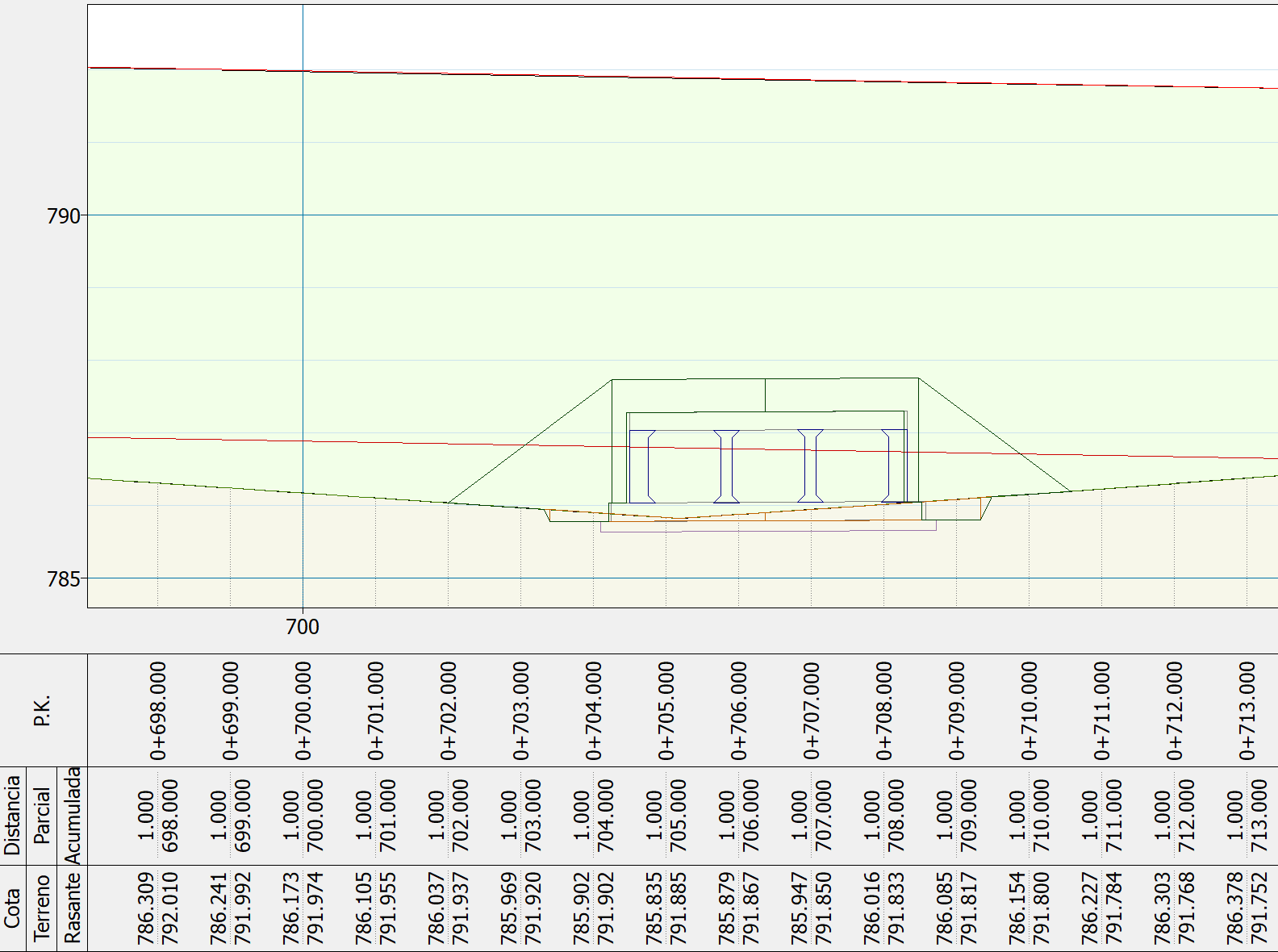

Perfil longitudinal cruzando una ODT
El perfil longitudinal solo muestra los bloques al cruzar con el eje del perfil. Puede haber elementos de la obra de fábrica que no aparezcan porque no se cortan sobre el eje. Por ejemplo, en un puente pueden no mostrarse vigas de las losas, columnas de los pilares, apoyos en pilares y estribos, etc.

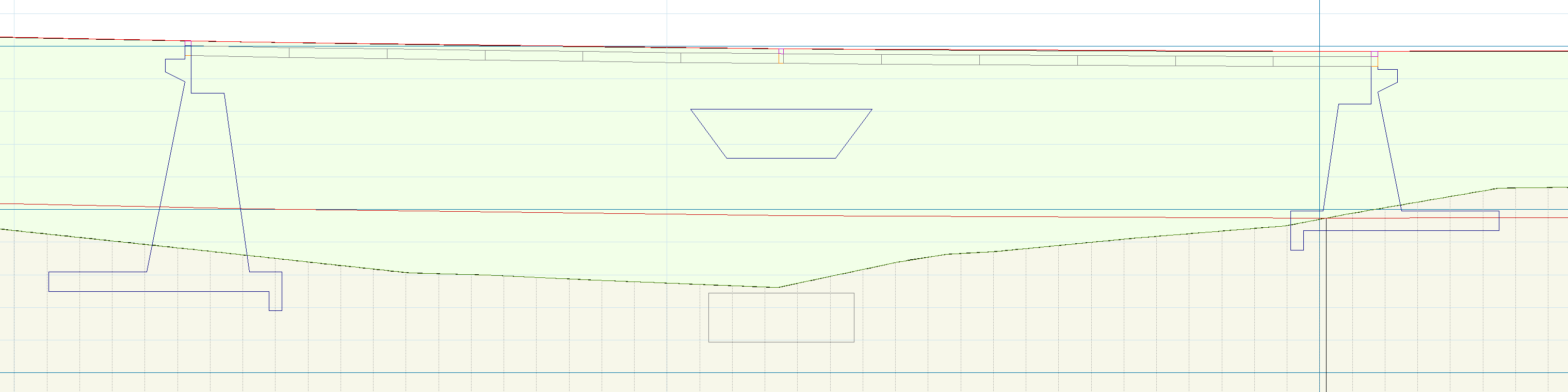

Perfil longitudinal con estribos de entrada y salida, pilar y losa. Algunos elementos del puente no se cruzan con el eje.
