Los perfiles transversales muestran las obras de fábrica, cuyas capas están visibles, por su corte con el perfil transversal. Se usan los colores de las tramas de los materiales asignados a cada parte de la OF.

Las zonas de desmonte y terraplén se dibujan con una trama diferenciada.

1:1
Es posible mostrar los perfiles con escala 1:1. Vea el apartado Barra superior

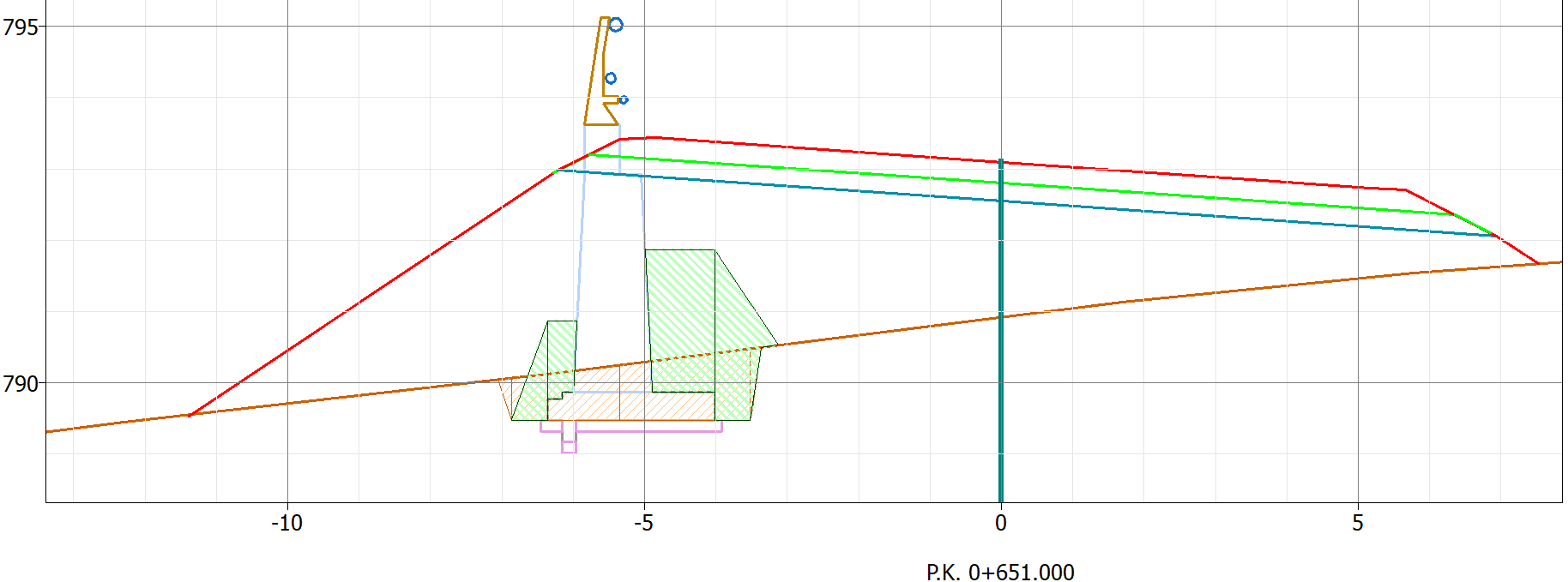

Vista en un perfil transversal de un muro de contención sin recalcular QUADs

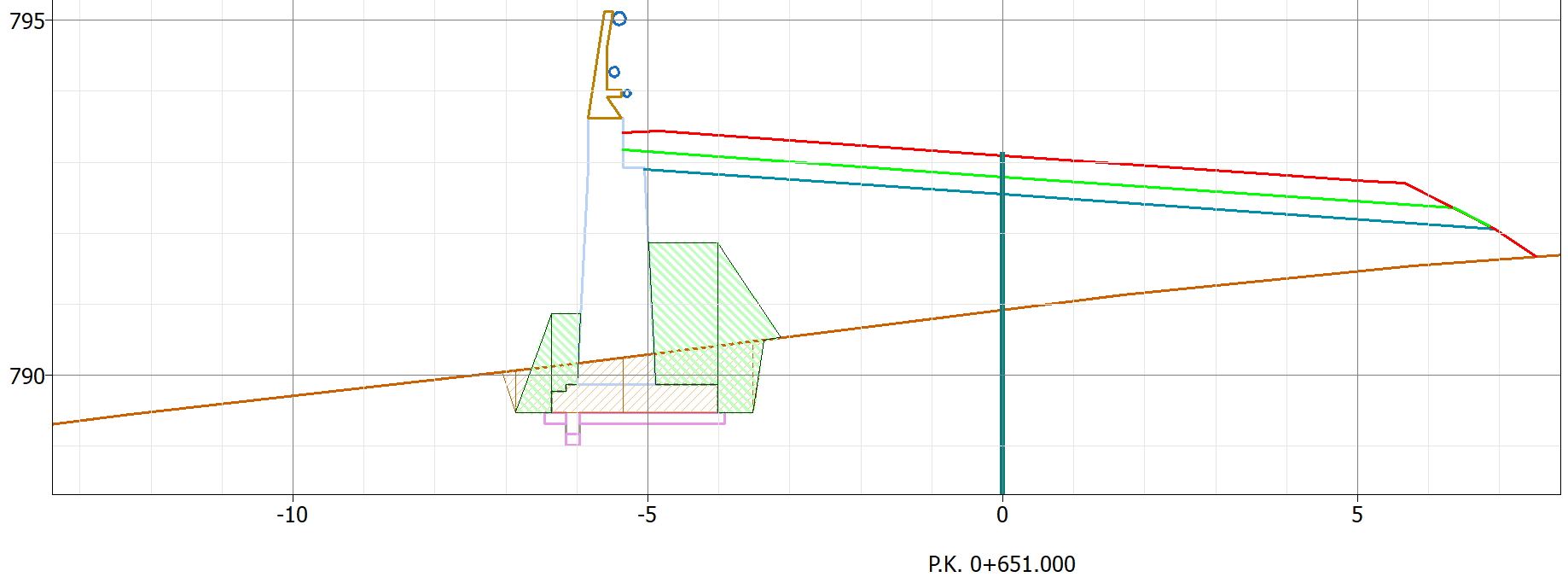

Vista en un perfil transversal de un muro de contención después de recalcular QUADs
