Parámetros

Tipo de pozo

•Tipo de pozo: Al crear un nuevo pozo el tipo es indefinido y se puede cambiar a circular o cuadrado. El resto de datos se ajustarán al tipo seleccionado.

•Tipo de tapa: Puede ser circular o, en el caso de pozos cuadrados, cuadrada.

•Contenido: Tipo de contenido que se podrá utilizar para filtrar OF en el editor, asignar materiales diferenciados, etc.

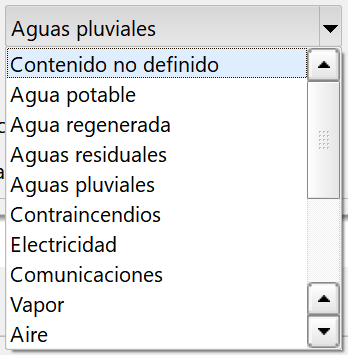

Tipos de contenido

•Orientación de la tapa: Si desea establecer una determinada orientación entre el centro del pozo y el centro de la tapa.

Criterio de excentricidad de la tapa

Se puede establecer un criterio fijo, dando un azimut determinado, o a la derecha o a la izquierda del eje.

Coordenadas

•Usar coordenadas: Si se selecciona esta opción se trata de un pozo individual.  Si no está seleccionada esta opción se considera un conjunto de pozos a lo largo de un eje.

•Centro inferior interior: Se definen las coordenadas del centro del pozo con cota sobre la base.

Eje de referencia

Se muestra cuando no se usan coordenadas para generar un pozo individual sino que se generan múltiples pozos a lo largo de un eje. Tras generar múltiples pozos es posible cambiar cualquiera de ellos de forma individual.

•Eje: Eje sobre el que se obtienen los PK, rasantes, etc.

•Rasante inferior y superior: Que proporcionarán las cotas inferior (cota superior de la base) y superior (cota superior de la tapa).

•PK mínimo y máximo: Permite establecer un rango de PKs entre los que se generarán los pozos. De esta forma se pueden generar múltiples tipos de pozos a lo largo de un eje.

•Usar vértice próximo: Se generarán pozos en los vértices del eje de referencia

•Distancia mínima: La generación de pozos a lo largo del eje evitará los que estén a menos de la distancia indicada.

•Distancia máxima: La generación de pozos a lo largo del eje generará nuevos pozos al superar la distancia indicada entre vértices. Los nuevos pozos se distribuirán de forma equidistante.

Nivelar la tapa

•Ajustar la tapa: Se se desea generar un bloque de nivelación entre la parte superior del pozo y el marco+tapa.

•Nivel de los QUADs: Se consideran las pendientes de los QUADS en la tapa para colocarla en la cota correcta y con las pendientes longitudinales y transversales adecuadas. Se evalúan los QUADs de todos los ejes en la zona del pozo, independientemente del eje que los haya generado, en el nivel indicado.

Descripción

Parámetros generales en la descripción de un pozo de visita

Edición

Al hacer un doble clic sobre el apartado de descripción del grupo de datos Generales, se accede al editor de esos valores

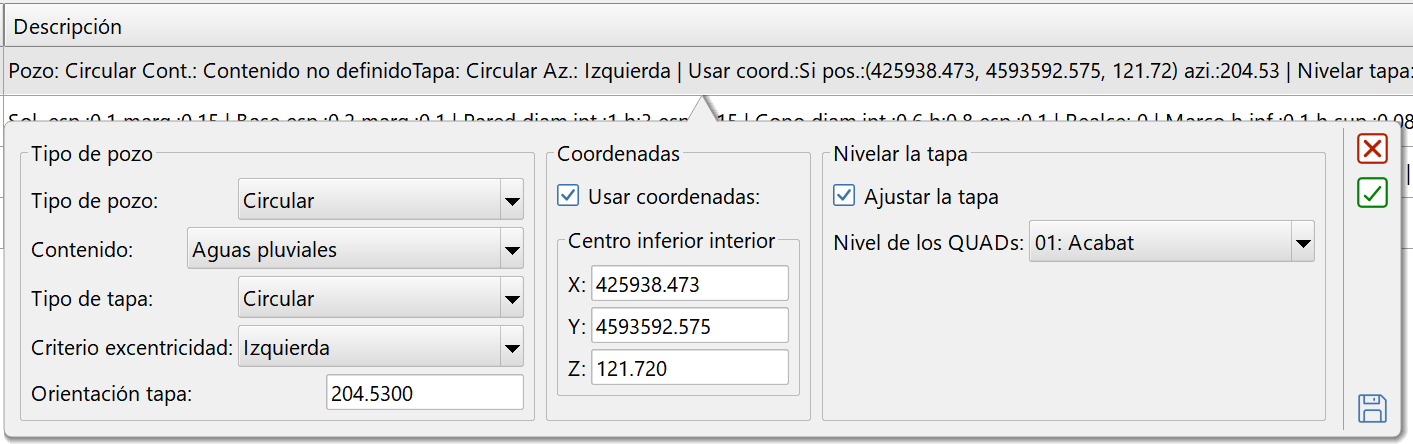

Editor del grupo de datos de generales de un pozo de visita definido por coordenadas

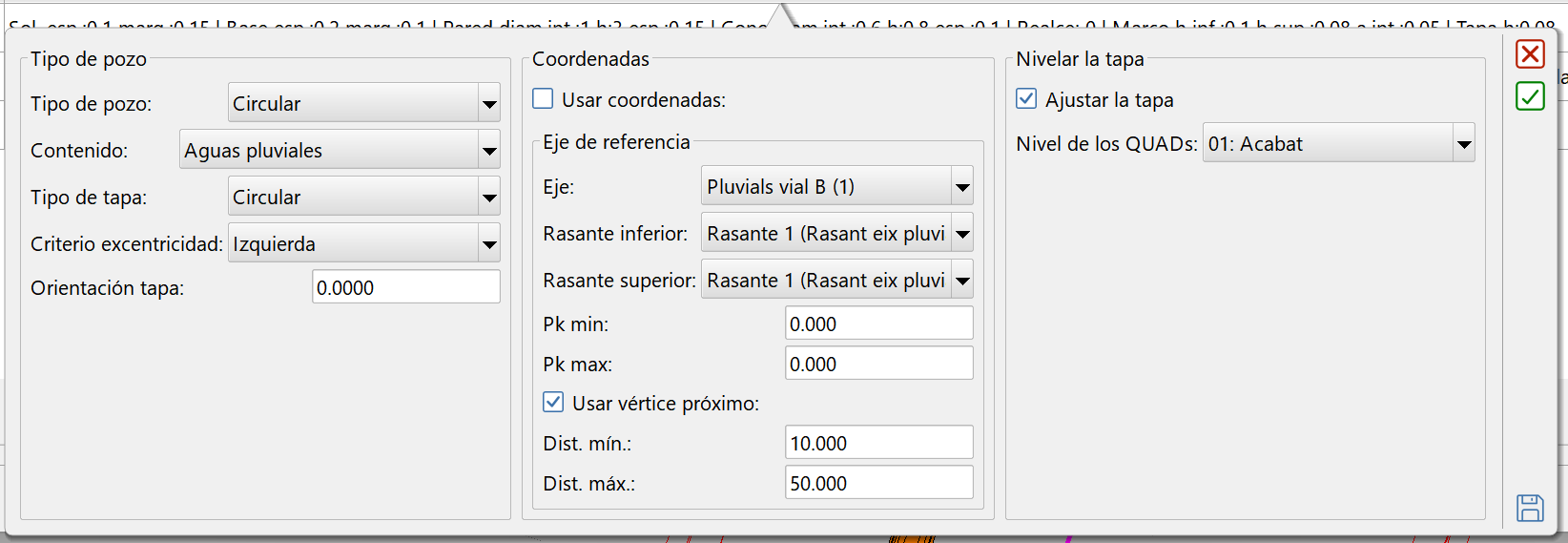

Editor del grupo de datos de generales de un grupo de pozos generados a lo largo de un eje

Nivelación de la tapa

La nivelación de la tapa permite ajustar el pozo a los QUADs de un determinado nivel, independientemente del eje al que pertenezcan. Para ello se intercala un bloque de nivelación entre la parte superior del pozo y la parte inferior del marco/tapa.



Perfiles transversales proyectando los pozos existentes sobre el mismo, según se corta con el perfil.
En este caso se ha exagerado el peralte del eje al 10% para mostrar más claramente la nivelación, que se ve en rojo.
