Un pozo de visita es una estructura, habitualmente de concreto, que tiene como finalidad la canalización, la ventilación, la inspección y la limpieza de las redes del alcantarillado sanitario y pluvial.
CARTOMAP permite definir los pozos de visita asociados a un eje o individualmente. Cuando se hacen a lo largo de un eje se generan pozos individuales, "hijos" del pozo asociado al eje (Visor), que facilitan las modificaciones individuales.
Al modificar el pozo "padre", asociado a un eje, se volverán a calcular todos los pozos individuales "hijos". Es importante que antes de hacer modificaciones individuales, o modificar el trazado de la red de saneamiento/pluviales, el pozo asociado al eje esté bien definido.
Los pozos de visita pueden se circulares o cuadrados, con tapa circular o cuadrada (en pozos cuadrados), con opción de tener, o no, solera, base, realce y marco/tapa. La solera puede ser cuadrada en pozos circulares.
La tapa de los pozos (y consecuentemente el resto de su geometría) puede estar nivelada según la rasante y peraltes asociados a los QUADs de un determinado nivel de acabado. Se genera un bloque de nivelación, entre el marco/tapa y la parte superior del pozo, para gestionar la inclinación necesaria.
Pozo de visita con los bloques de desmonte y terraplén ocultos para simplificar su vista 3D
Al generar pozos de forma automática, se nombran los hijos con el eje y el PK entre paréntesis.
Se puede modificar el nombre (de cualquier obra) y CARTOMAP lo tendrá en cuenta al recalcular pozos.

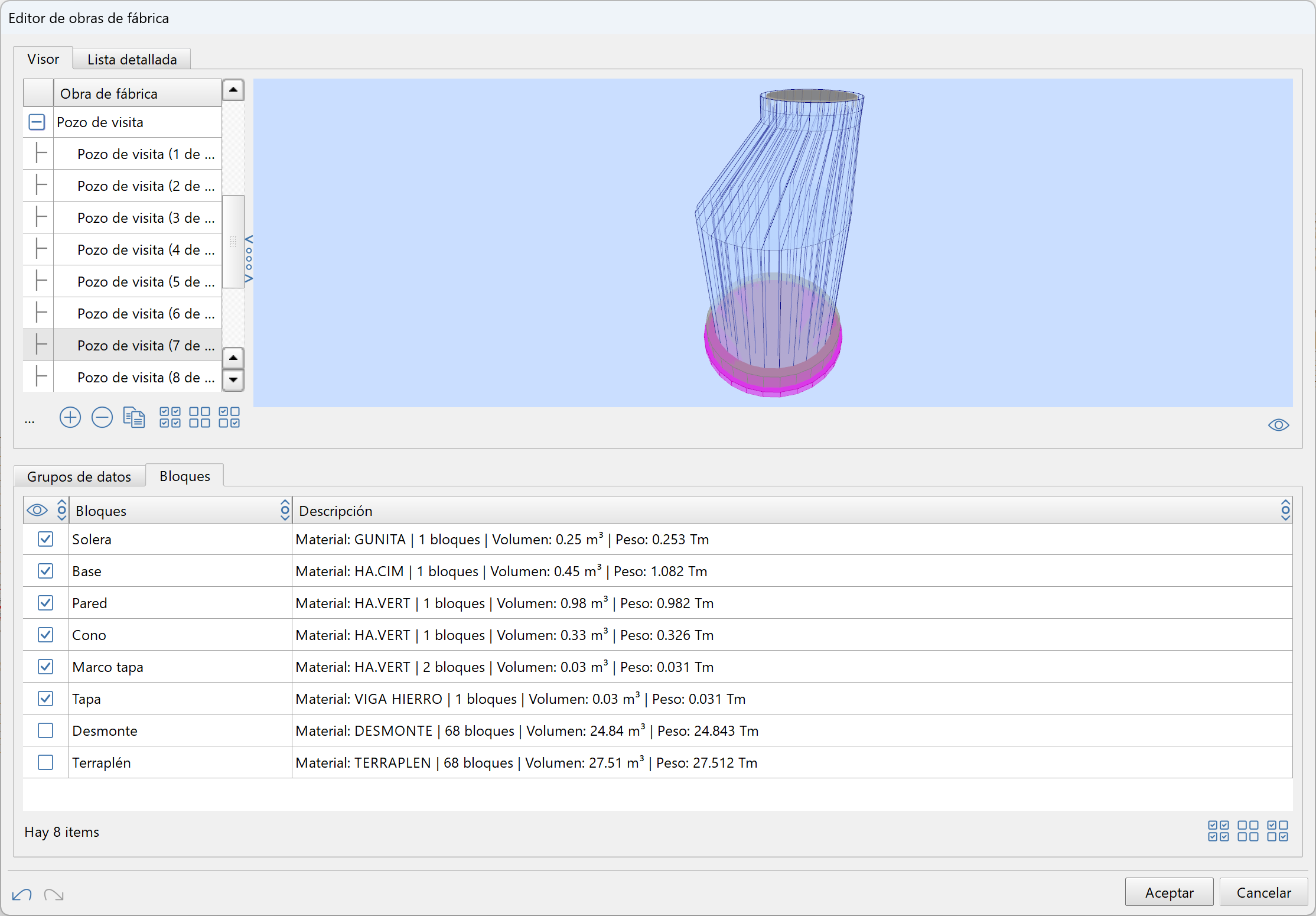

Pozos generados con el nombre del eje y su PK

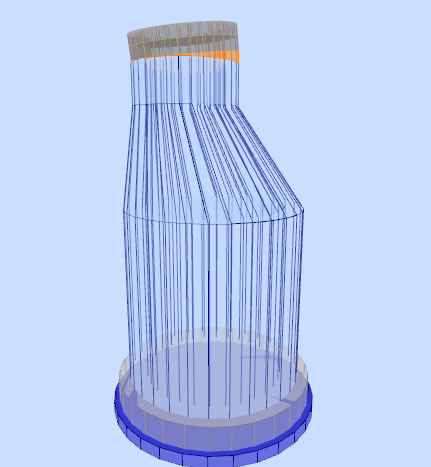

Pozo de visita circular con realce y nivelación de la tapa

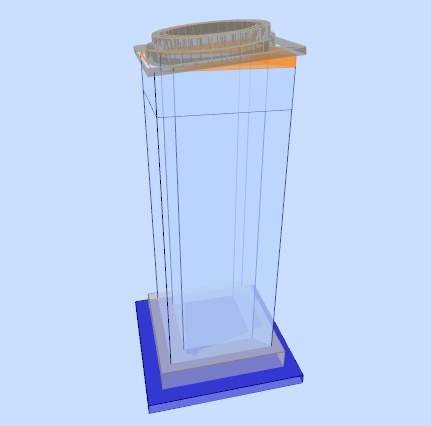

Pozo de visita cuadrado con realce y nivelación de la tapa

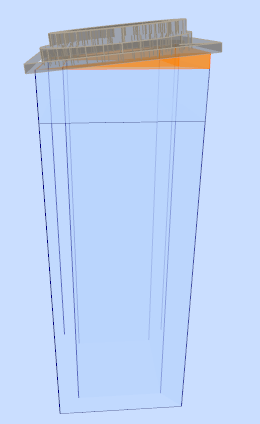

Pozo de visita cuadrado sin base ni solera

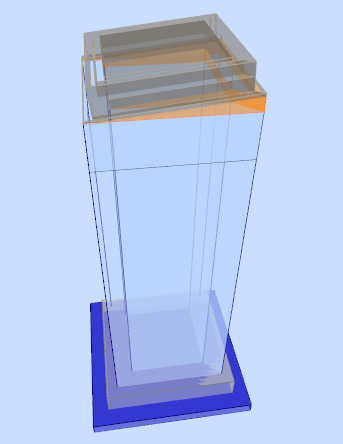

Pozo de visita cuadrado con tapa cuadrada

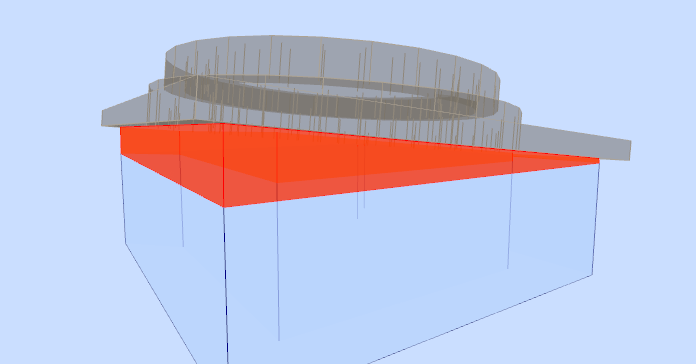

Zona de nivelación realzada, entre la parte superior del pozo y el marco/tapa

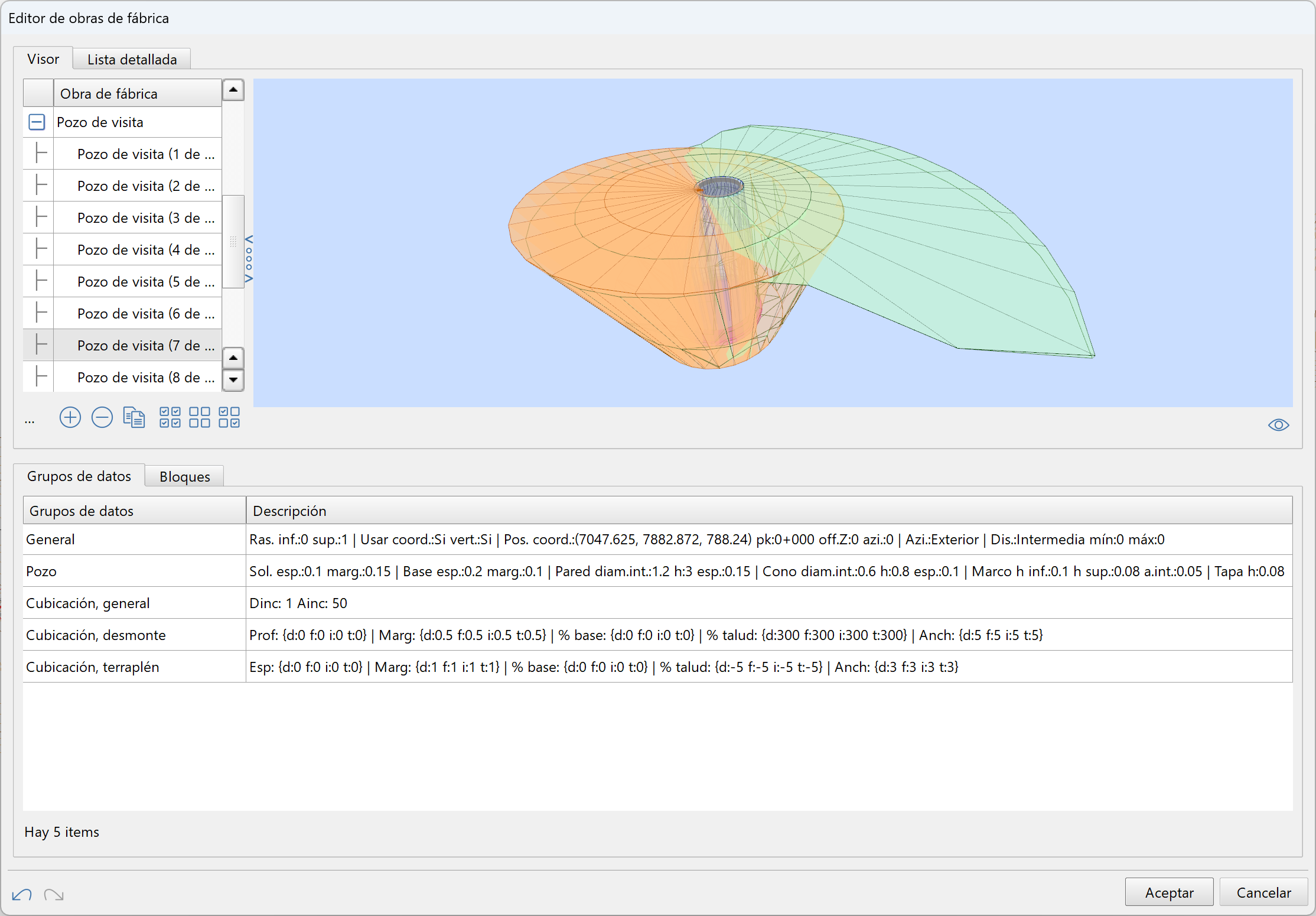

Pozo de visita incluyendo los bloques de desmonte y terraplén
