Se pueden mostrar hasta seis perfiles a una distancia del eje. Esto facilita la interpretación del entorno de un eje sobre el mismo perfil.

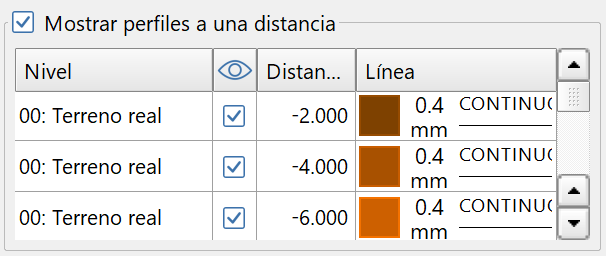

Para ello se ha añadido un grupo de datos en el que se puede indicar:

•Mostrar perfiles a una distancia: Para activar/desactivar su presentación

…y para cada uno de los seis niveles posibles:

•Nivel: Qué nivel se desea mostrar

•Visible: Si no se quiere visualizar este perfil a una distancia.

•Tipo de línea: Define el tipo de línea que se usará (color, grosor y tipo),

Por ejemplo, podemos definir 6 perfiles a distancias de -2, -4, -6, -8, -10 y -12, o sea, a la izquierda del eje cada 2 metros entre -2m y -12m, con colores que se van degradando a mayor distancia del eje.

Definición de múltiples perfiles paralelos al eje

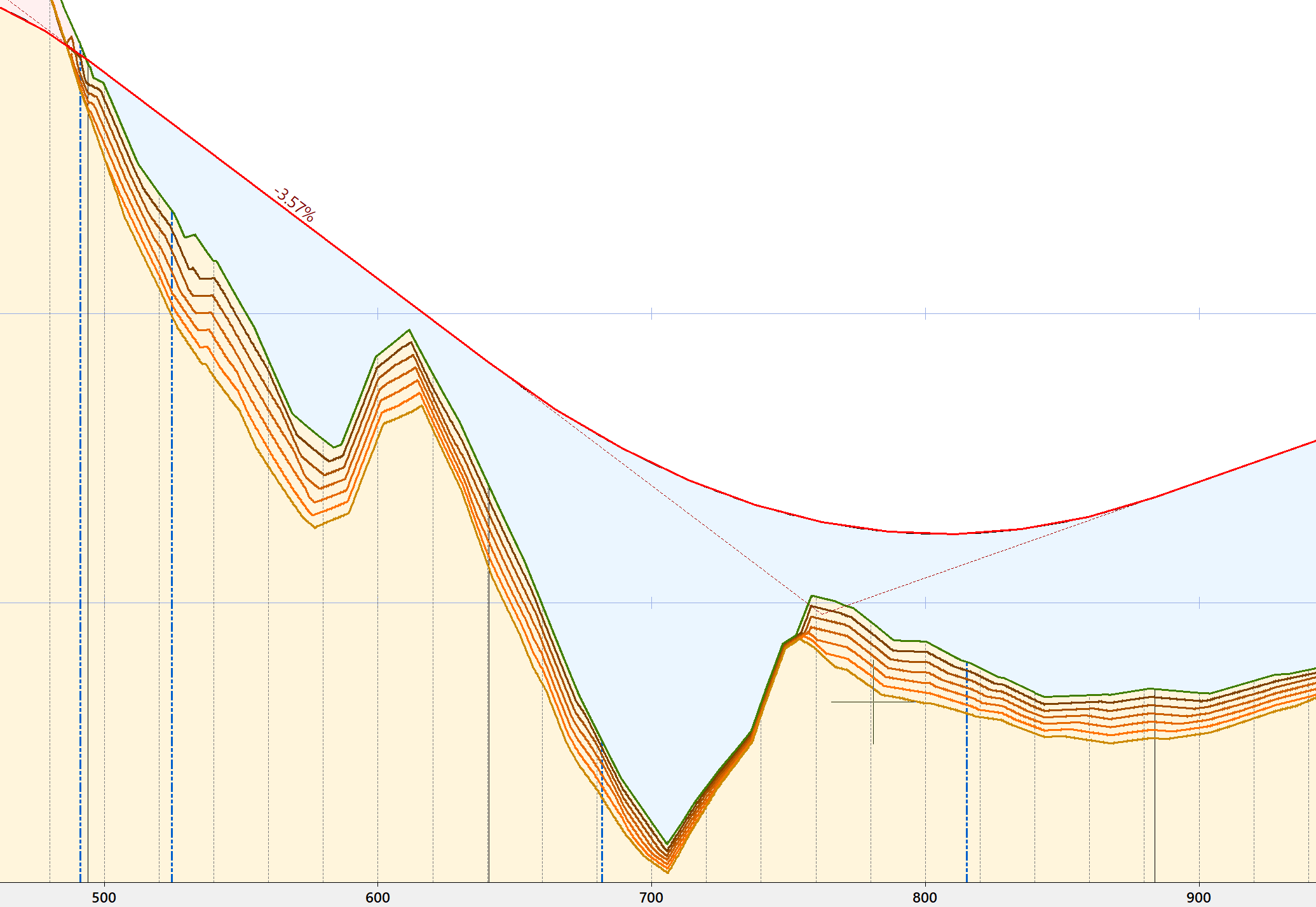

Perfil resultante en el eje (línea verde) y hacia la izquierda desde -2m a -12m
