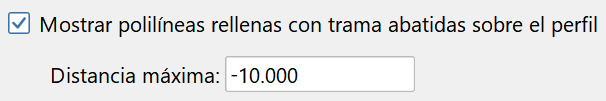

Se dispone de una nueva opción Mostrar polilíneas rellenas con trama abatidas sobre el perfil que permite abatir polilíneas 3D y rellenas con una trama sobre el perfil longitudinal. Se ha establecido un límite de hasta 100 polilíneas que se pueden mostrar y sólo se tendrán en cuenta las pertenecientes a las capas visibles en el perfil longitudinal; recuerde que cada vista tiene su propia selección de capas visibles. Se establece una Distancia máxima para filtrar las polilíneas que se abatirán que significa:

•Distancia máxima negativa: Mostrará las polilíneas totalmente a la izquierda del eje siempre que alguno de sus vértices esté más cerca que la distancia máxima indicada.

•Distancia máxima positiva: Mostrará las polilíneas totalmente a la derecha del eje siempre que alguno de sus vértices esté más cerca que la distancia máxima indicada.

Por lo tanto, se pueden mostrar las polilíneas a la izquierda o a la derecha, pero no ambas a la vez puesto que se podrían superponer y no aportarían información.

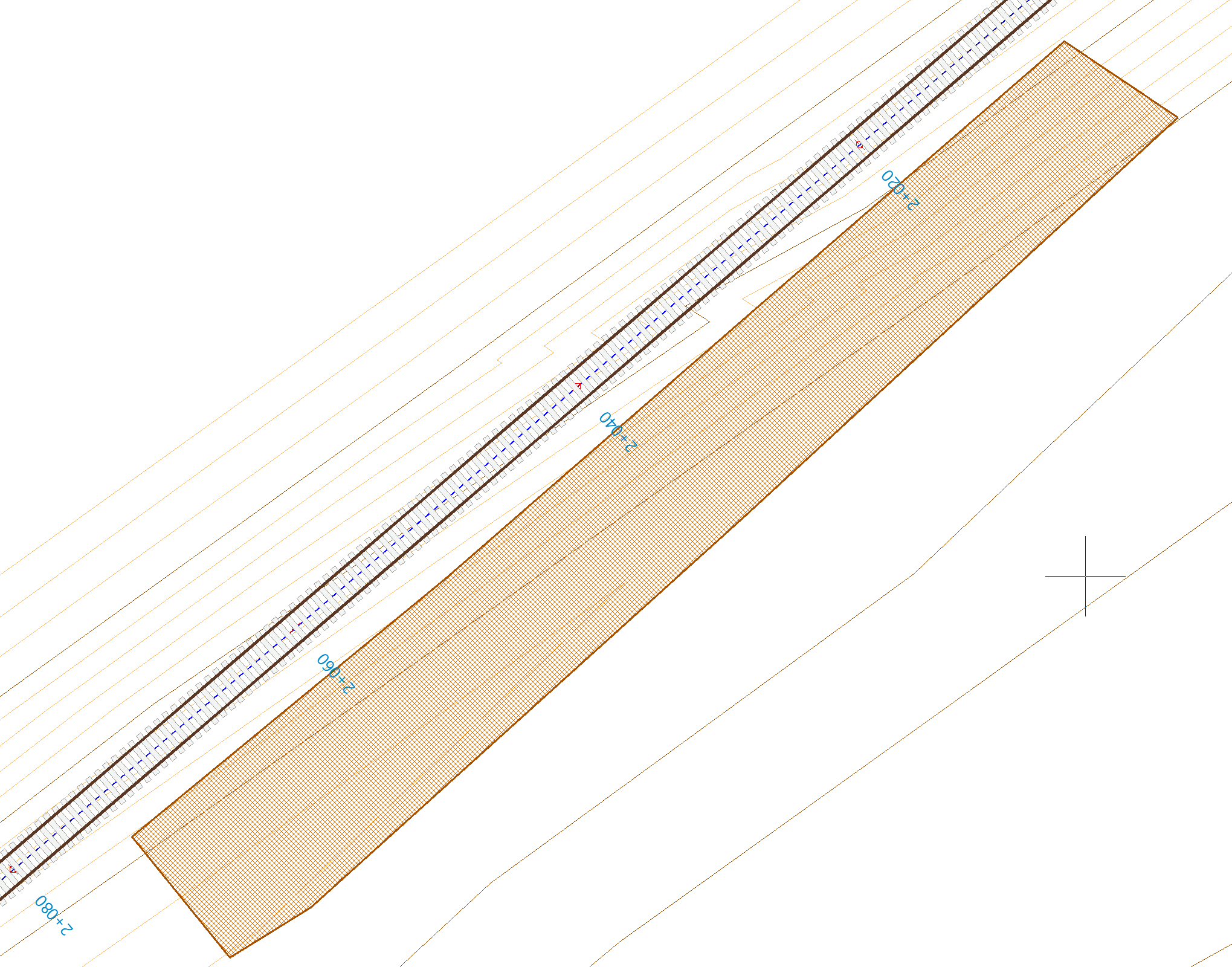

En este ejemplo vemos una polilínea con una trama texturizada que delimita una superficie 3D que queremos mostrar en el perfil

Vista 2D con una polilínea a la que se ha aplicado un relleno

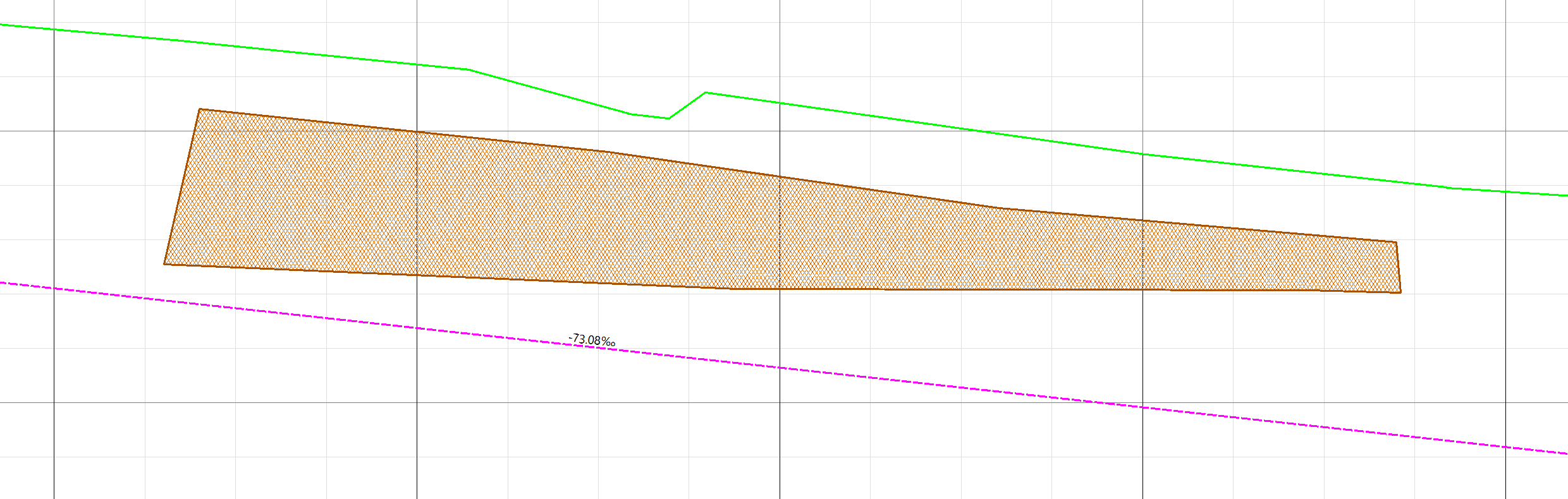

Y aquí vemos el resultado de su proyección sobre el perfil.

Resultado de la polilínea abatida sobre el perfil longitudinal
