Tras seleccionar la opción Plano definido por 3 puntos en el cálculo de la plataforma es necesario definir el plano pulsando el botón Definir.

Se muestra una siguiente ventana en la que se pueden seleccionar tres puntos, entre los contenidos en el proyecto, y se puede especificar una elevación alternativa a la elevación del punto seleccionado. Para el segundo y tercer punto tenemos además la opción de definir su cota en función de una pendiente desde el primer punto.

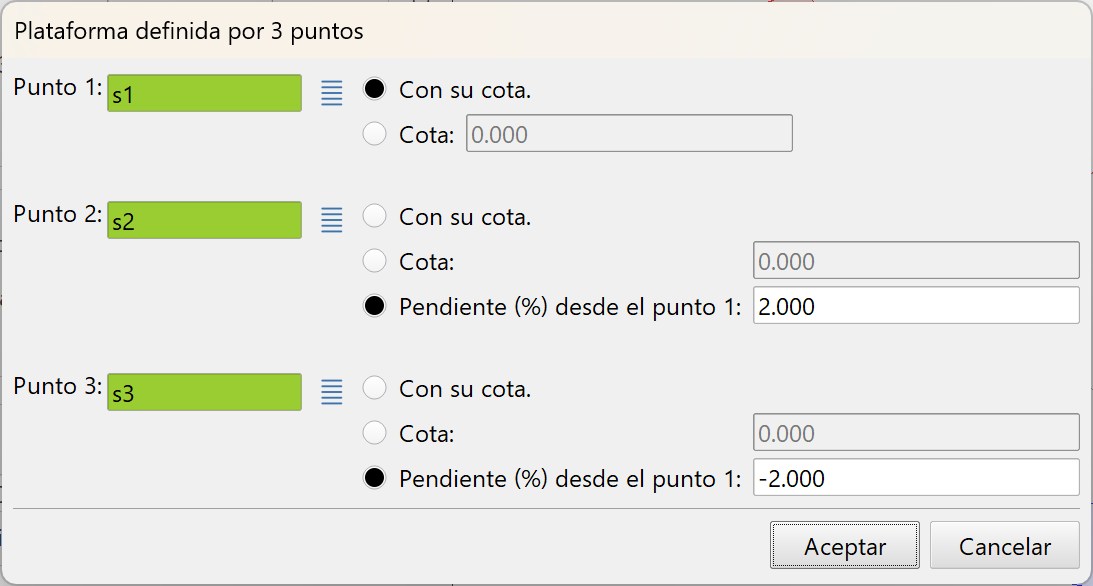

Selección de los tres puntos que definen el plano de la plataforma

En una plataforma sobre un plano arbitrario todos los puntos de la superficie (contorno e interiores) se situarán sobre el plano dado por el usuario. La elevación a la que está dibujado el contorno que define la superficie, es indiferente. El plano se define mediante tres puntos (que no pueden estar, los tres, alineados) y no puede ser un plano vertical. Desde el contorno de la superficie, situado sobre el plano, se trazan taludes de desmonte o terraplén hasta alcanzar el terreno.

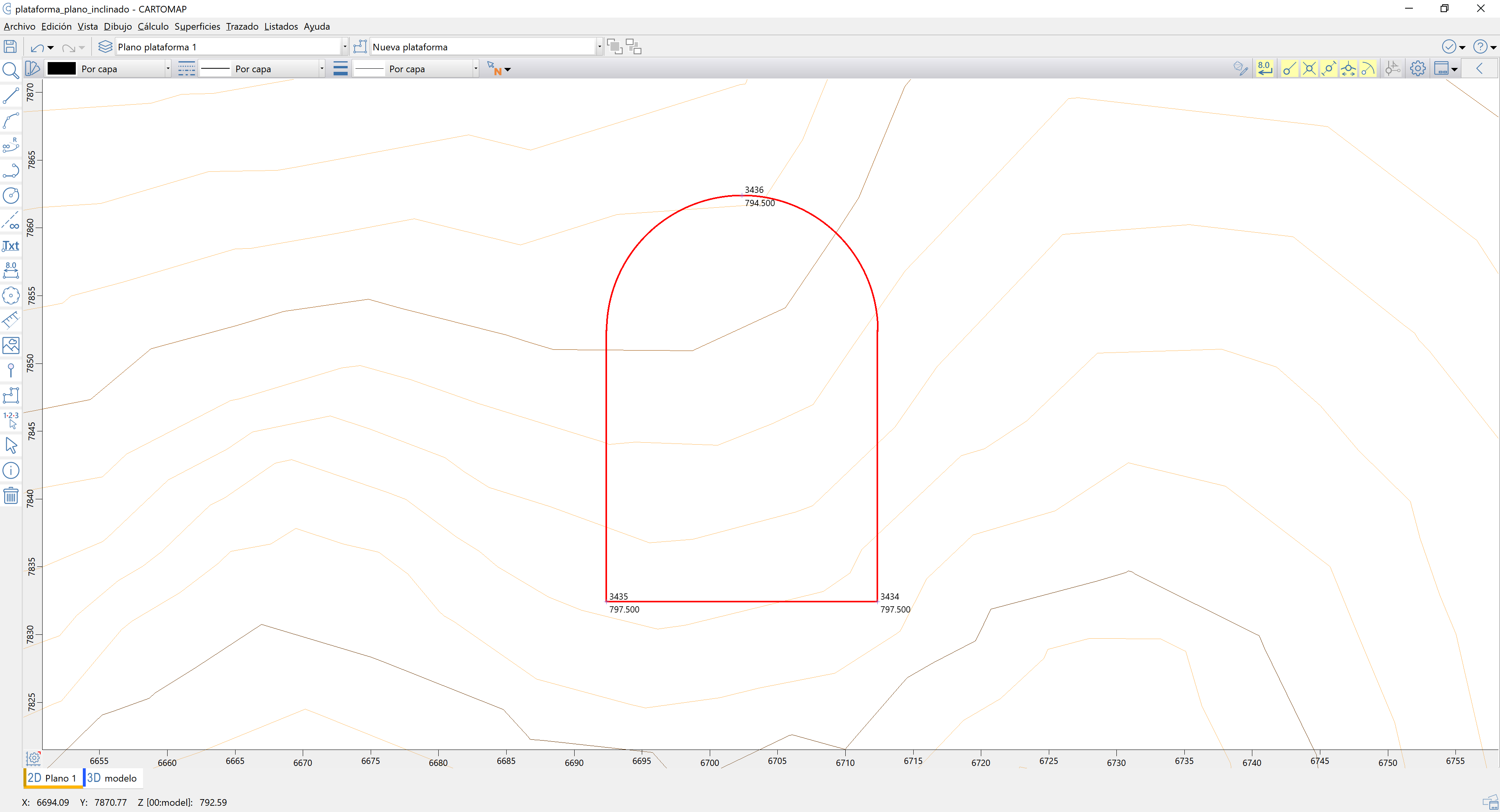

Diseño en planta del contorno de la plataforma, junto a los puntos que definen el plano

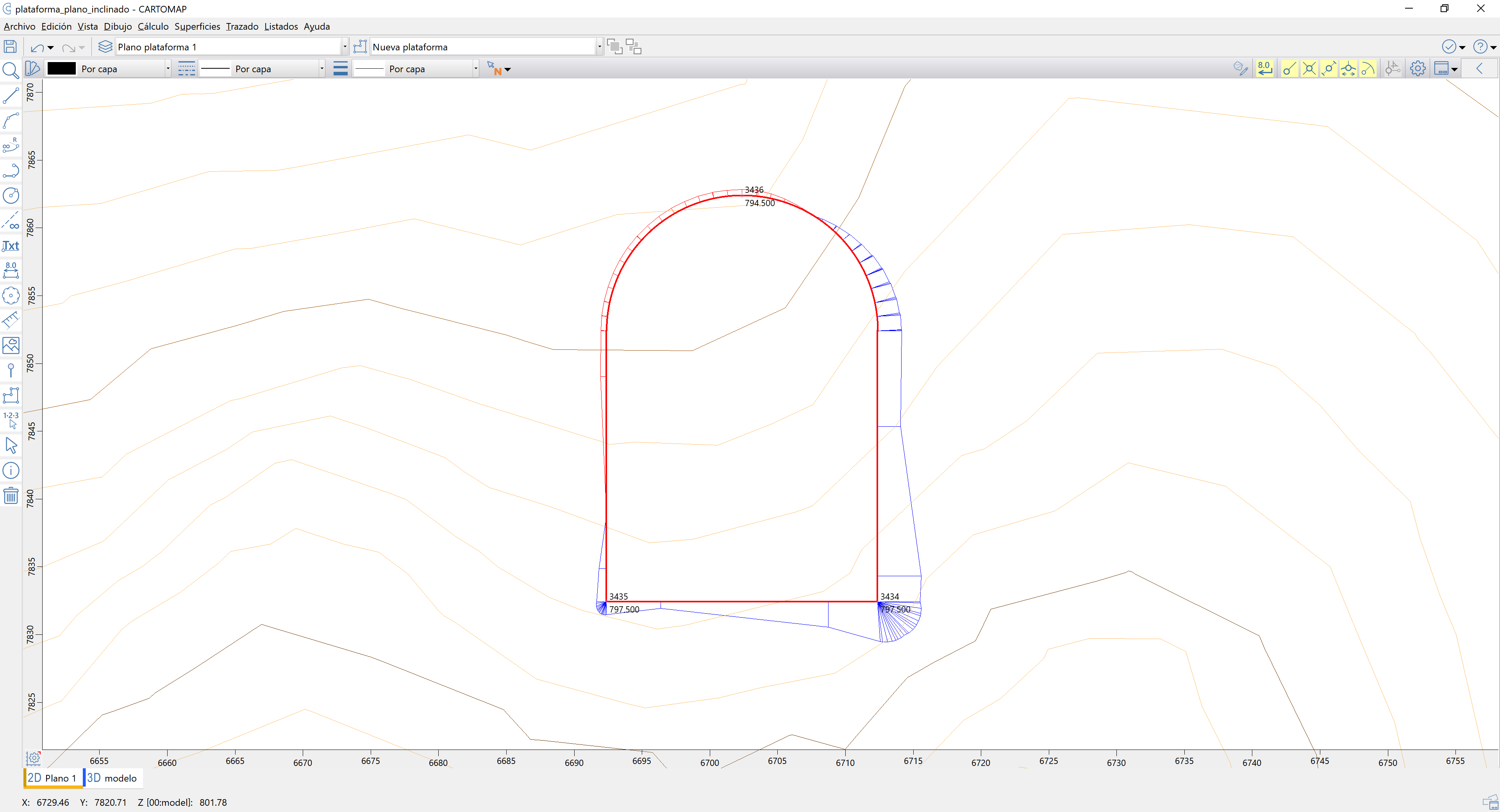

Taludes calculados

Curvado del modelo con altimetría modificada según la plataforma
