Los planos de la plataforma se definen de una forma similar a los modelos digitales de triángulos: mediante puntos y líneas de rotura. En este diálogo seleccionaremos las capas que contienen los puntos y las entidades que actuarán como líneas de rotura.

Hay que tener en cuenta que, aunque definamos varios planos, el contorno de la plataforma se encontrará siempre en la cota dada a la plataforma, tanto si es una cota constante como si se trata de un plano inclinado.

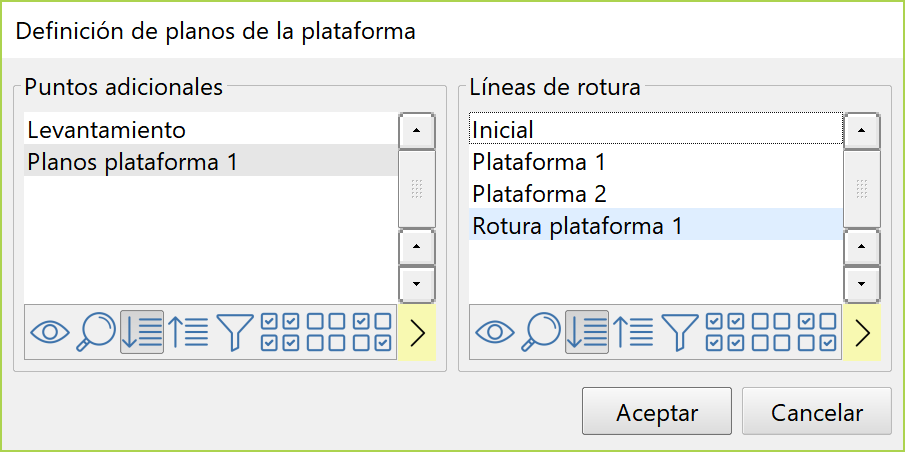

Selección de puntos y líneas de rotura que definen el modelado de la plataforma

A continuación se muestra como sería un proceso simple considerando 3 puntos en el interior de una plataforma:

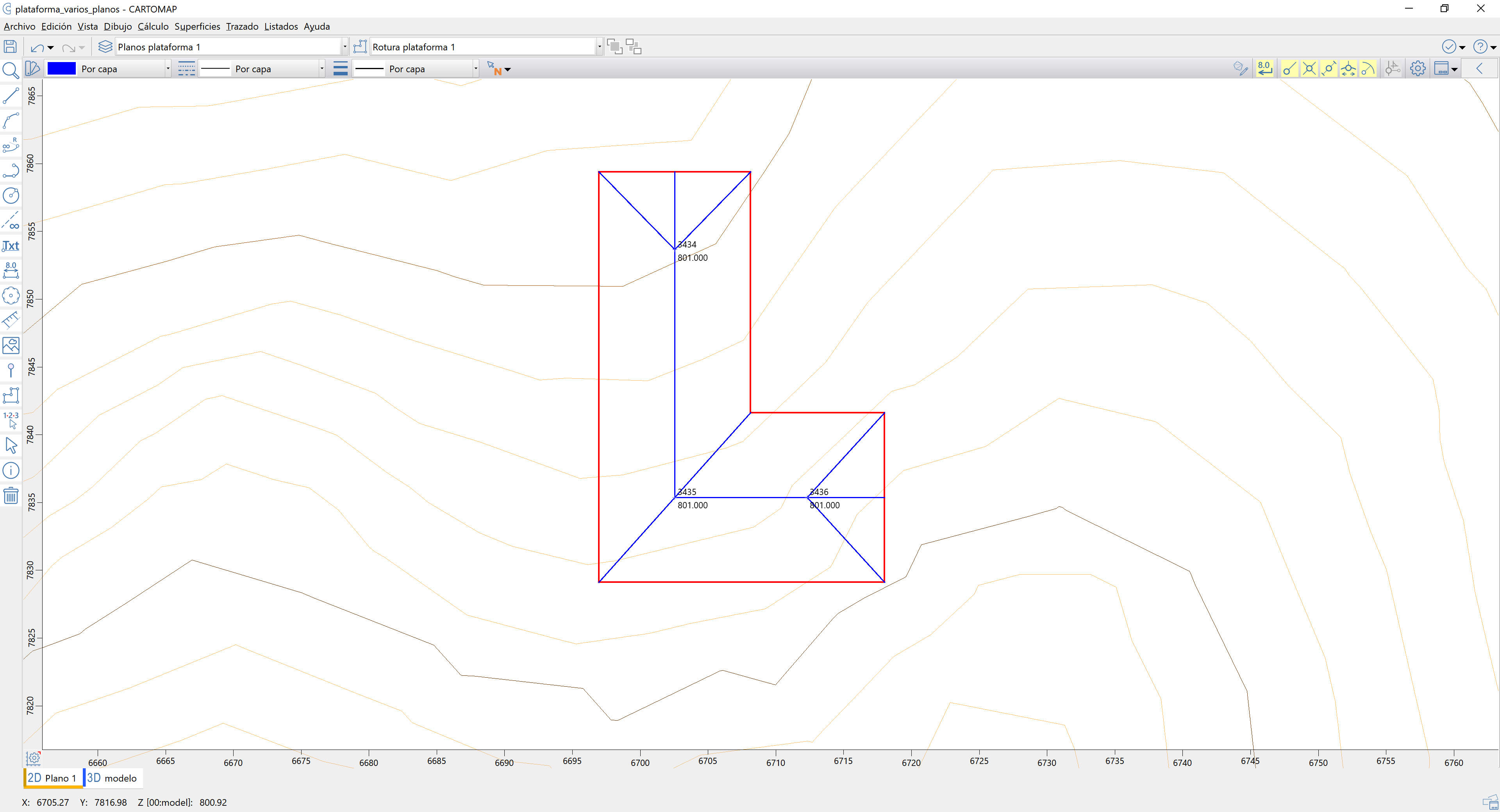

Diseño en planta del contorno de la plataforma, junto a los puntos y líneas de rotura (color azul) que definen el moldeado de la superficie

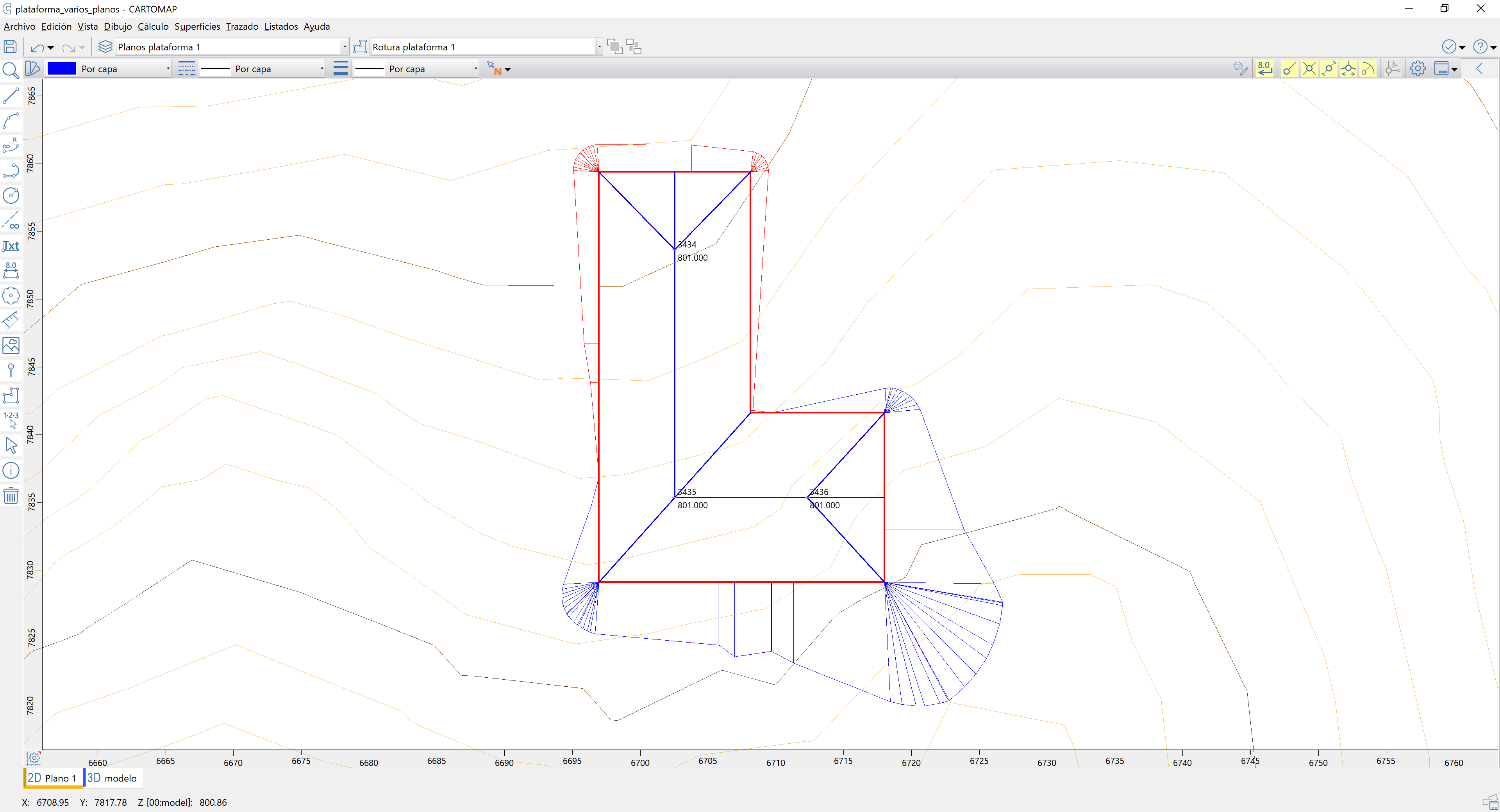

Taludes calculados

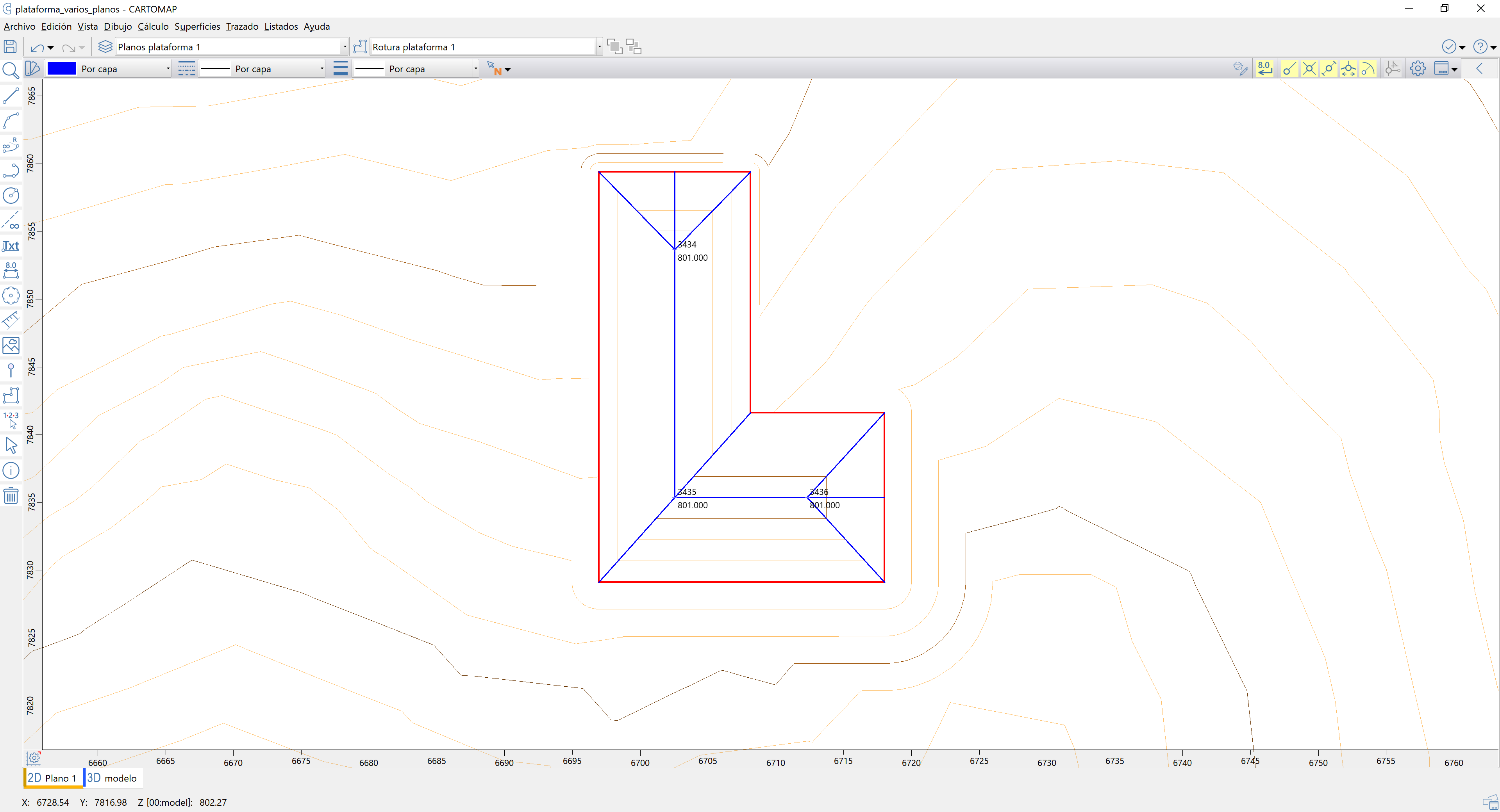

Curvado del modelo con altimetría modificada según la plataforma
