Se generan automáticamente los tramos de la nueva rasante, siguiendo los QUADs de un determinado tramo de sección tipo, en su extremo interior o exterior respecto al eje, para los que el PK y cota son las de ese extremo del QUAD.

Esta rasante puede presentar discontinuidades en aquellas zonas en las que no existan QUADs del tramo de la sección definido. Por ejemplo, si seleccionamos el fondo de una cuneta al inicio del desmonte, que solo se aplica en desmonte, la rasante estaría sin definir en las zonas en terraplén donde no se haya generado esa cuneta.

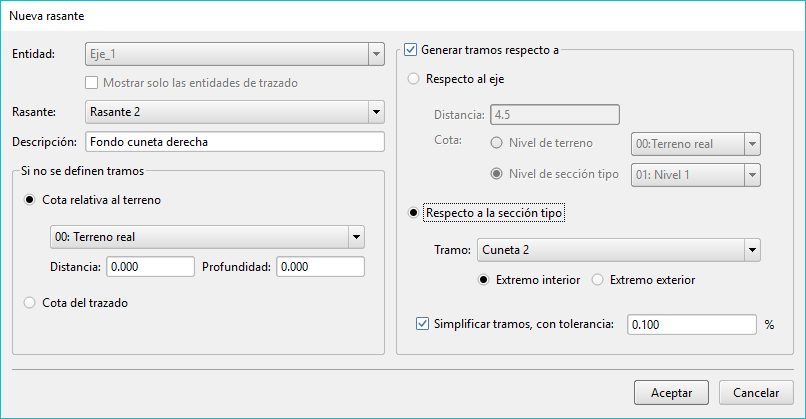

Generación automática de tramos respecto a un tramo de sección tipo

Vista parcial del resultado de la rasante (discontinua) siguiendo el fondo de cuneta
