Anterior| Referencia > Ver> Perfiles tranversales> Datos a visualizar en los perfiles transversales > Siguiente Datos referibles a varios elementos |
Parte de los datos que se pueden visualizar en el perfil transversal pueden estar referidos a diferentes elementos por lo que, al añadirlos a la lista Datos seleccionados, aparecen ventanas específicas para establecer esta referencia. Los datos que requieren ser relacionados aparecen en la lista Datos disponibles seguidos de puntos suspensivos.
|
Debe tenerse en cuenta que algunas referencias dependen de la distribución transversal seleccionada. Por ejemplo, para que se muestre la cota de un servicio afectado, la distribución transversal utilizada tendrá que tener activada esa misma opción. |
Nº de Perfil... al añadir este dato, se abre la siguiente ventana:
Prefijo: Campo que permite introducir cualquier valor que se añadirá como prefijo en la numeración de los perfiles.
Perfil inicial: Campo que permite introducir el valor del primero de los perfiles, a partir del cual se continuará la numeración de perfiles sucesivos.
Sufijo: Campo que permite introducir cualquier valor que se añadirá como sufijo en la numeración de los perfiles.

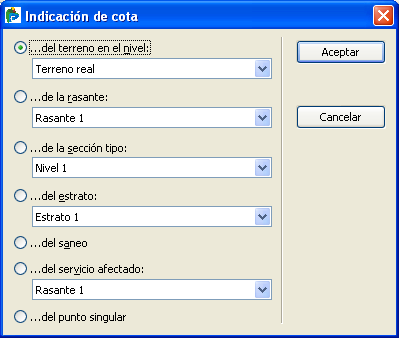

Cota..., Distancia 3D parcial..., Distancia 3D acumulada..., al añadir cualquiera de estos datos, se abre la siguiente ventana:
...del terreno en el nivel: Si se activa esta opción, se tomará la cota del modelo digital del terreno asociado al nivel de cota seleccionado mediante la lista de selección de niveles adjunta a esta opción.
...de la rasante: Si se activa esta opción, se tomará la cota de la rasante indicada mediante la lista de selección adjunta a esta opción.
...de la sección tipo: Si se activa esta opción, se tomará la cota de los tramos de sección tipo asociados al nivel de cota indicado mediante la lista de selección adjunta a esta opción.
...del estrato: Si se activa esta opción, se tomará la cota del estrato indicado mediante la lista de selección adjunta a la opción, previamente se habrá de haber asignado algún tipo de terreno.
...del saneo: Si se activa esta opción, se tomará la cota del saneo asignado a la entidad de trabajo.
...del servicio afectado: Si se activa esta opción, se tomará la cota de la rasante del servicio afectado seleccionada en la lista de selección adjunta a esta campo.
...del punto singular: Si se activa esta opción, se tomará la cota del punto singular indicado en el perfil transversal.

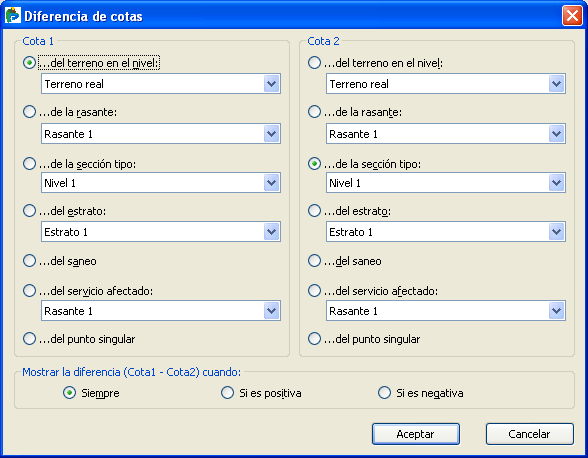

Diferencia de cotas...Al añadir este dato, se abrirá la ventana Diferencia de cotas:
Cota 1 y Cota 2: Cada una de estas listas contiene distintas opciones que permiten seleccionar aquellos elementos cuya diferencia de cotas se desea obtener en el perfil. Las opciones son:
...del terreno en el nivel: Si se activa esta opción se tomará la cota del modelo digital del terreno asociado al nivel de cota seleccionado mediante la lista de selección de niveles adjunta a esta opción.
...de la rasante: Si se activa esta opción se tomará la cota de la rasante indicada mediante la lista de selección adjunta a esta opción.
...de la sección tipo: Si se activa esta opción se tomará la cota de los tramos de sección tipo ligados al nivel de cota indicado mediante la lista de selección adjunta a esta opción.
...del estrato: Si se activa esta opción se tomará la cota del estrato indicado mediante la lista de selección adjunta a esta opción.
...del saneo: Si se activa esta opción se tomará la cota del fondo del saneo asignado a la entidad.
...del servicio afectado: Si se activa esta opción, se tomará la cota de la rasante del servicio afectado seleccionada en la lista de selección adjunta a esta campo.
Mostrar la diferencia (Cota 1 - Cota 2) cuando: Permite seleccionar el tipo de cota a mostrar, existen tres opciones
Siempre: Se mostrará la diferencia de cotas entre el elemento seleccionado en la columna Cota 1 y el de la columna Cota 2, independientemente de si el valor de esta es positivo o negativo.
Si es positiva: Se mostrará la diferencia de cotas entre el elemento seleccionado en la columna Cota 1 y el de la columna Cota 2 únicamente cuando su valor sea positivo.
Si es negativa: Se mostrará la diferencia de cotas entre el elemento seleccionado en la columna Cota 1 y el de la columna Cota 2 únicamente cuadno su valor sea negativo.

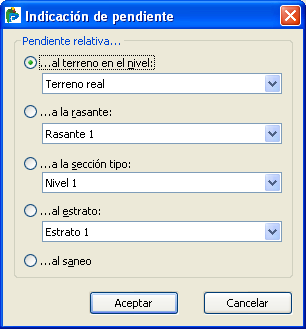

Pendiente..., Al añadir este dato a la lista, se abre la ventana Indicación de pendiente en la que se ha de indicar el elemento del cual se desea obtener la pendiente:
...al terreno en el nivel: Si se activa esta opción, se mostrará la pendiente del modelo digital ligado al nivel de cota seleccionado en la lista adjunta a la opción.
...a la rasante: Si se activa esta opción, se mostrará la pendiente de la rasante seleccionada mediante la lista adjunta a la opción.
...a la sección tipo: Si se activa esta opción, se mostrará la pendiente de los tramos de sección tipo ligados al nivel de cota seleccionado mediante la lista adjunta al campo.
...al estrato: Si se activa esta opción, se mostrará la pendiente del estrato indicado mediante la lista de selección adjunta a esta opción.
...al saneo: Si se activa esta opción, se mostrará la pendiente respecto al fondo del saneo asignado a la entidad.

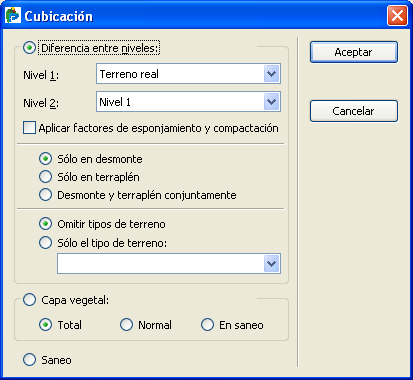

Superficie cubicación...,Volumen cubicación... Al añadir cualquiera de estos datos a la lista Datos seleccionados, se abre la ventana Cubicación desde ella se selecciona el tipo de dato del que se quiere obtener el dato de cubicación:
|
Por cada dato de cubicación que se precise, se ha de añadir a la lista Datos seleccionados el dato Superficie/Volumen de cubicación. Es decir, si se desea que aparezcan en la zona de datos del perfil, tanto el volumen de desmonte como el de terraplén entre dos niveles de cota, se ha de añadir dos veces el dato Volumen de cubicación, activando una vez la opción Sólo en desmonte y otra Sólo en terraplén. |
Diferencia de niveles: Al activar esta opción, se mostrará el dato de cubicación (superficie o volumen) correspondiente a los dos elementos (MDT o tramos de sección tipo) ligados a los niveles de cota seleccionados mediante las listas Nivel 1 y Nivel 2.

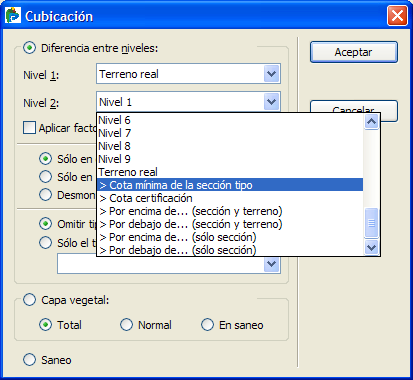

Al desplegar las listas de selección de niveles a cubicar, situadas en último lugar, aparecen 6 opciones que permiten obtener el volumen de zonas limitadas por varios niveles, son las siguientes:

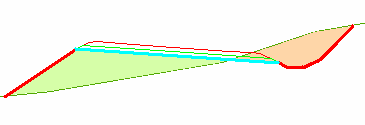

Cota mínima de la sección tipo: Se calcula el volumen y/o superficie de cubicación comprendido entre el nivel seleccionado y todos los niveles ligados a tramos de sección tipo cuya cota sea mínima. La sección tipo de la siguiente imagen tiene tramos definidos en tres niveles de cota diferentes (representados por los colores rojo, verde y azul), al cubicar entre el nivel asociado al MDT y la Cota mínima de sección tipo, daría como superficie de terraplén la coloreada en verde, como desmonte, la coloreada en marrón
Cota certificación: Se calcula el volumen y/o superficie de cubicación comprendido entre el nivel seleccionado y la cota de certificación del eje en cada perfil.
Por encima de (sección y terreno): Se calcula el volumen y/o superficie de cubicación comprendido entre el nivel seleccionado y todos los niveles que quedan por encima de él en la sección tipo, incluidos los ocupados por MDTs.
Por debajo de (sección y terreno): Se calcula el volumen y/o superficie de cubicación comprendido entre el nivel seleccionado y todos los niveles que quedan por debajo de él en la sección tipo, incluidos los ocupados por MDTs.
Por encima de (sólo sección): Se calcula el volumen y/o superficie de cubicación comprendido entre el nivel seleccionado y todos los niveles que quedan por encima de él en la sección tipo, salvo los ocupados por MDTs.
Por debajo de (sólo sección): Se calcula el volumen y/o superficie de cubicación comprendido entre el nivel seleccionado y todos los niveles que quedan por debajo de él en la sección tipo, salvo los ocupados por MDTs.

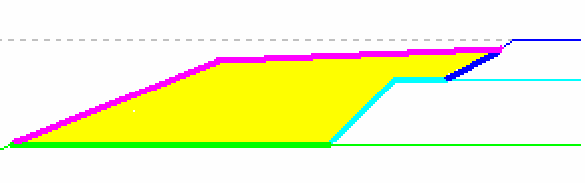

A modo de ejemplo, en la siguiente imagen se muestra la superficie (dibujada en amarillo) que daría lugar a la cubicación entre 2 PKs consecutivos entre los tramos de sección tipo ligados al nivel de cota Nivel 1 (dibujado en rosa) y la opción Por debajo de (sección y terreno):
Aplicar factores de esponjamiento: Si se activa esta opción, se tendrán en cuenta los valores de esponjamiento y compactación de los tipos de terrenos asociados a los Niveles seleccionados (cuando se activa la opción Omitir tipos de terreno), o a los estratos señalados (cuando se selecciona la opción Solo el tipo de terreno).
Sólo en desmonte: Al activar esta opción, se mostrará la superficie o volumen a desmontar entre los elementos asociados a los niveles de cota seleccionados.
Sólo en terraplén: Al activar esta opción, se mostrará la superficie o volumen a terraplenar entre los elementos asociados a los niveles de cota seleccionados.
Desmonte y terraplén conjuntamente: Al activar esta opción, se mostrará el total de la superficie o volumen a desmontar/terraplenar entre los elementos asociados a los niveles de cota seleccionados.
Omitir tipos de terreno: Se mostrará el dato de cubicación total entre los niveles seleccionados sin tener en cuenta los distintos estratos de terreno asignados a la entidad.
Sólo el tipo de terreno: Únicamente se mostrará el dato de cubicación del estrato correspondiente al tipo de terreno escogido mediante la lista de selección adjunta.
Capa vegetal: Al activar esta opción, se mostrará el dato de cubicación relativo a la capa vegetal asignada a la entidad de trabajo, las opciones posibles son:
Total: Se mostrará el total de la superfice o volumen de capa vegetal, independientemente de si se ha asignado no no algún saneo.
Normal: Se mostrará la superficie o volumen de capa vegetal que queda fuera de la zona de saneo, siempre y cuando se haya definido un saneo en la entidad de trabajo.
En saneo: Se mostrará la superficie o volumen de capa vegetal que queda dentro de la zona de saneo, siempre y cuando se haya definido un saneo en la entidad de trabajo.
Saneo: Al activar esta opción, se mostrará la superficie o volumen del saneo asignado a la entidad de trabajo.
Tramo... Al añadir este dato a la lista Datos seleccionados, se abre la ventana Tramo de sección, en ella únicamente aparece una lista de selección mediante la que escoger el nivel de cota asociado a los tramos cuyo nombre ha de aparecer en los datos de los perfiles transversales.
Peralte... Al añadir este dato a la lista se abre la ventana Peralte, en ella aparece una lista de selección para escoger el nivel de cota asociado a los tramos de sección tipo cuyos peraltes se van a mostrar en la zona de datos del perfil transversal..
Sobreancho... Al añadir este dato a la lista se abre la ventana Sobreancho, en ella aparece una lista de selección para escoger el nivel de cota asociado a los tramos de sección tipo cuyos sobreanchos se van a mostrar en la zona de datos del perfil transversal.
|
Si, una vez añadidos estos elementos a la lista Datos seleccionados, se desea modificar alguna de las referencias introducidas en estas ventanas, se puede volver a acceder a las mismas haciendo un doble clic con el botón principal del ratón sobre el elemento situado en dicha lista, o bien pulsando el botón |
