Sobre dos tramos contiguos de diferente rasante y con este final, modifica la pendiente y anchura del que termine a mayor cota para hacerlo finalizar junto al otro que terminará con la pendiente y anchura definida. En ambos tramos se ha de seleccionar como final la opción Cota mínima y elegir el otro tramo.

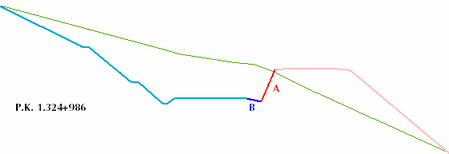

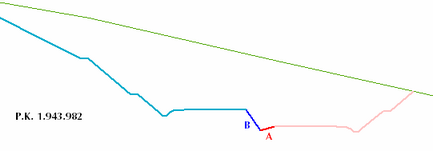

En la siguiente imagen los tramos rojos están ligados a la Rasante 1 y los azules a la Rasante 2 (caso, por ejemplo, de una autovía con dos calzadas pero con único eje), el tramo A tiene su extremo final ligado a B mediante la opción Cota mínima y viceversa. Así, cuando la cota de la Rasante 1 es mayor que la de la Rasante 2 (PK 1324.986), el tramo A modifica su pendiente y longitud hasta alcanzar el extremo final de B y, a la inversa (PK 1943.982), cuando la Rasante 2 tiene una cota mayor que la Rasante 1 el tramo B modifica su pendiente y longitud hasta alcanzar el extremo final de A.

Explicación de la cota mínima
