Los anclajes son tramos puntuales que permiten enlazar unas secciones dentro de otras. De esta forma se puede mantener una librería de secciones por zonas (cunetas, calzadas, taludes…) que se van incluyendo en otras, agilizando los procesos y disminuyendo la necesidad de duplicar definiciones.

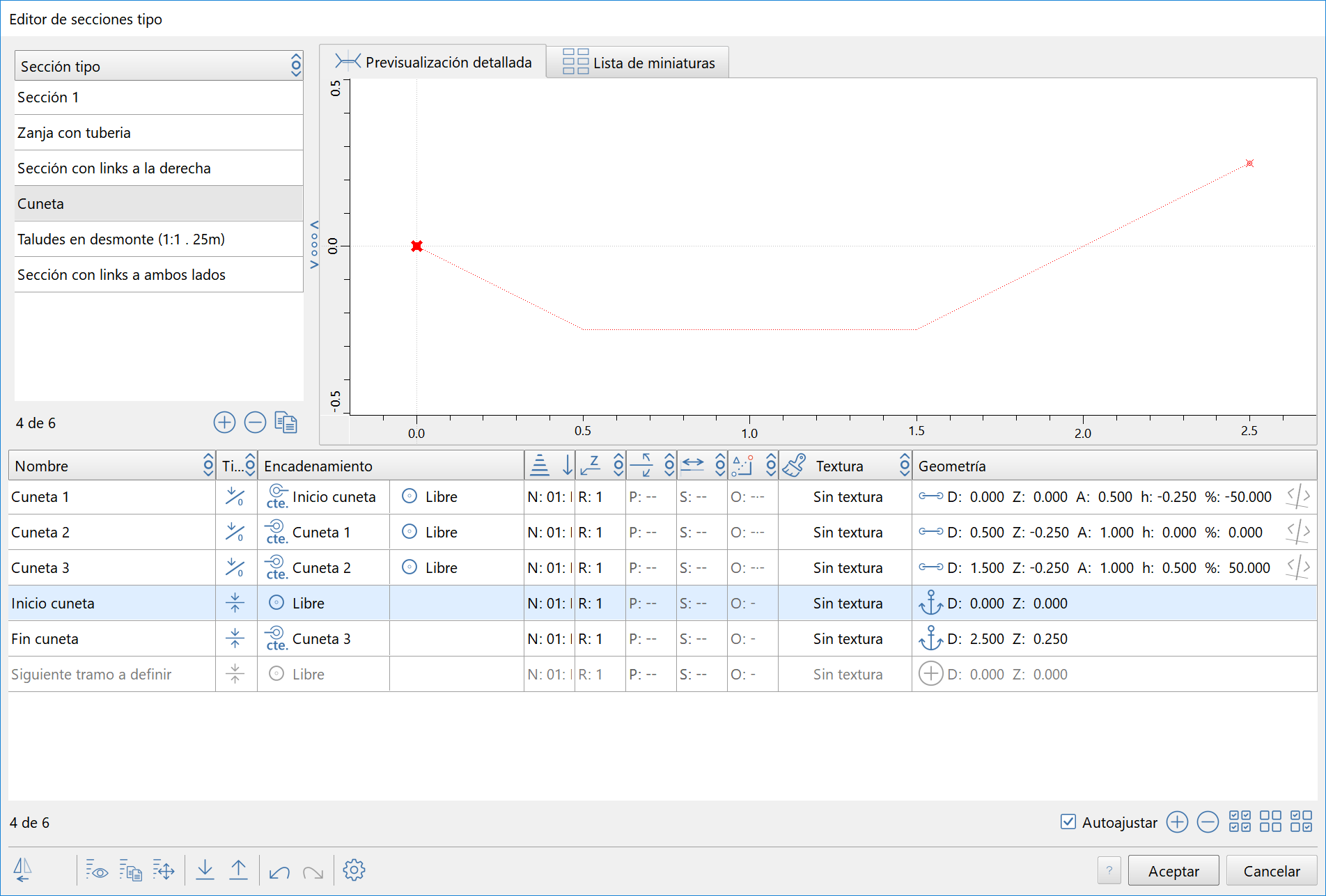

En este ejemplo, vemos una cuneta con 2 anclajes, uno que define su inicio y otro su final. De esta forma otras secciones se podrán encadenar al final de la cuneta.

Es muy importante que la geometría de una sección empiece en el tramo de anclaje inicial para que al encadenarla dentro de otra sección la geometría se propague adecuadamente. Para ello se debe definir el nuevo tramo de anclaje y, después, modificar el tramo en el que comenzará la sección para que se inicie en el tramo de anclaje que se ha creado. También es importante generar un tramo de anclaje final que determinará el punto donde se podrán encadenar otras secciones.

Los anclajes aparecerán en el dibujo representados mediante un cuadrado con una cruz.

Sección tipo de cuneta con dos anclajes para poder ser enlazada desde otras secciones
