Los tramos de tipo recta son los más habituales en las secciones tipo. Se establecen a partir de una distancia al eje y una cota relativa a una rasante, como punto inicial, y una anchura (positiva hacia la derecha o negativa hacia la izquierda) y una pendiente o altura.

Estos tramos pueden definir zonas en calzada, desmonte o terraplén

Cada tramo dispone de un encadenamiento inicial y final para construir una geometría variable a lo largo del eje.

Puede elegir el nivel al que pertenece el tramo para poder cubicar ese nivel de forma diferenciada. En ocasiones se puede usar un nivel sólo para apoyo en la construcción de determinadas secciones.

También puede elegir la rasante cuya cota se considerará como cero en la definición de la sección.

Se pueden seleccionar un peralte y un sobreancho cuyos valores se podrán asignar a lo largo del eje, de forma automática o manual.

Finalmente se puede seleccionar una textura que se podrá usar al dibujar los QUADs en las vistas 2D y  3D .

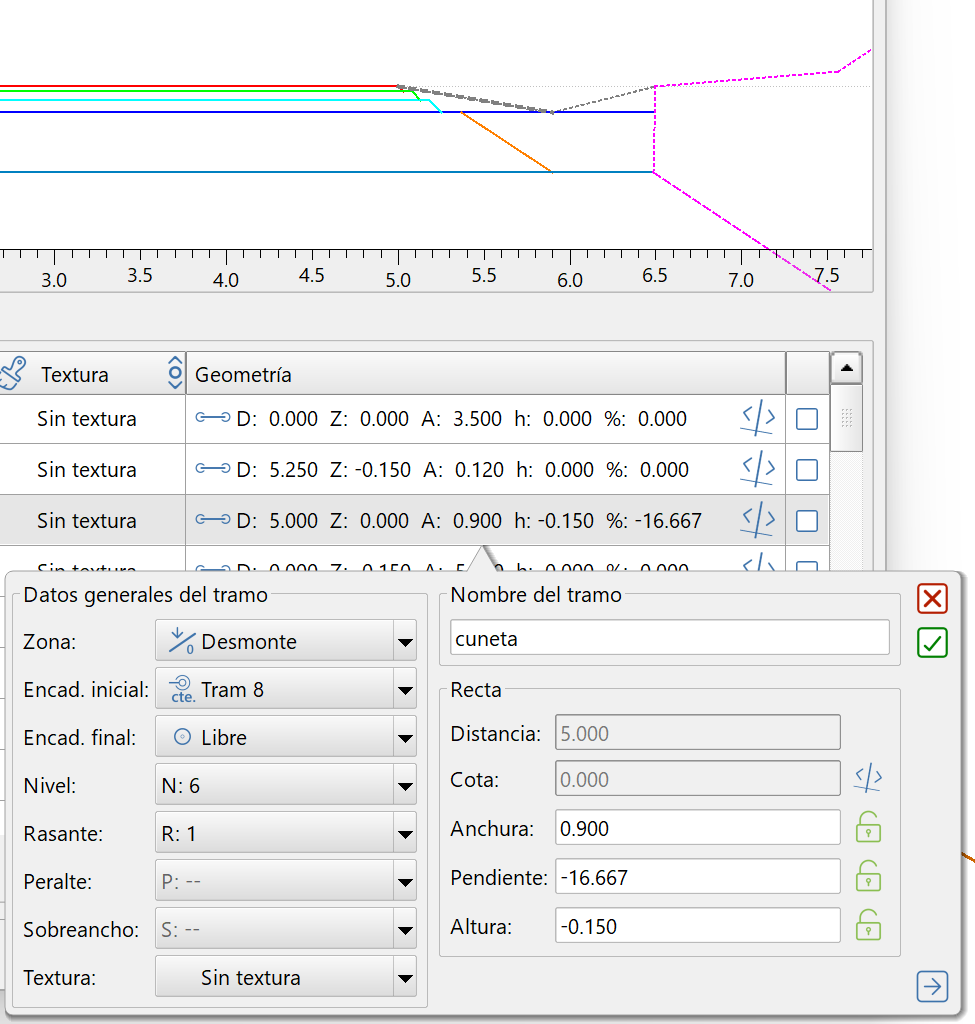

Edición de tramos de sección de tipo recta, mostrando los datos generales del tramo
