Símbolo

Página anteriorVolver al contenido del capítuloSiguiente página

Los tramos de tipo símbolo permiten incorporar símbolos puntuales (farolas, árboles...) o lineales (biondas, new jersey...) que posteriormente se asignarán a lo lardo de un eje. Es conveniente ubicar los símbolos en un nivel diferenciado para facilitar ocultarlos o mostrarlos en las diversas vistas.

Al crear un tramo de tipo símbolo se puede establecer el símbolo que se usará por defecto. El objetivo es simplificar la posterior asignación de símbolos y también la visualización del resultado en el propio editor.

Edición de tramos de sección de tipo símbolo

Se define una distancia y cota de anclaje del símbolo. Admite un encadenamiento inicial respecto a otro tramo de la sección.

Se puede asignar un símbolo por defecto que se tendrá en cuenta al asignar símbolos sobre ese tramo de la sección y para visualizarlos en el editor de secciones.

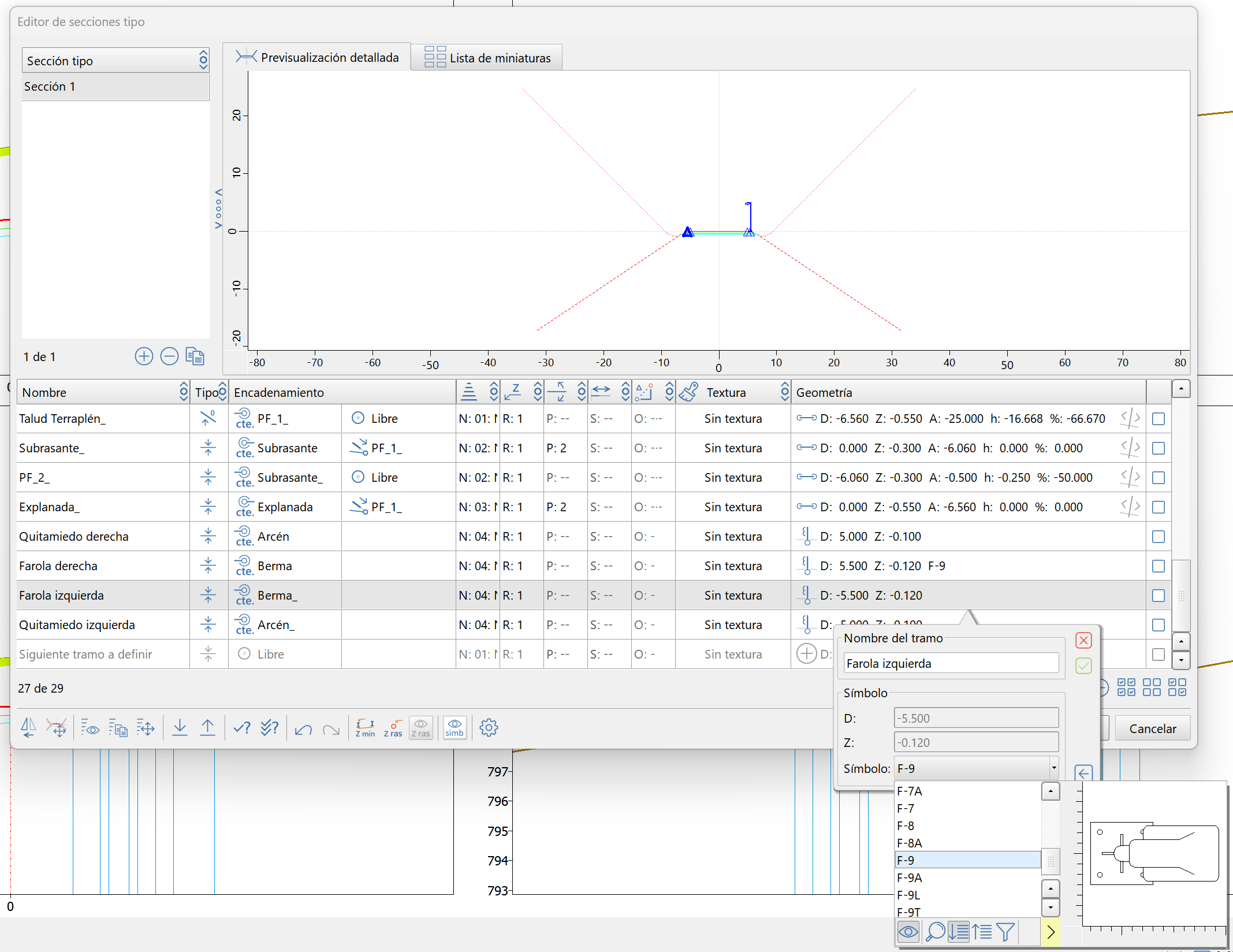

Trazado - Editor secciones - Símbolos multidimensionales asignación por defecto

Edición de un tramo de tipo símbolo asignando un símbolo para múltiples vistas

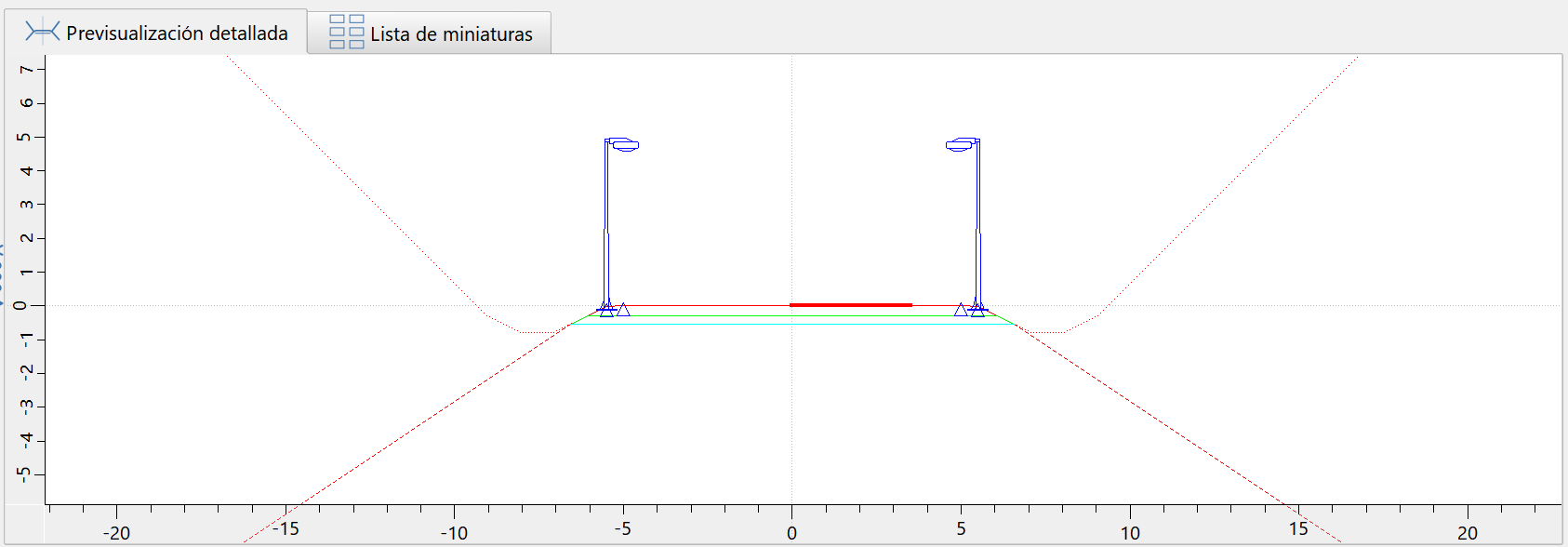

Trazado - Editor secciones - Símbolos multidimensionales asignación por defecto, resultado
Vista de la sección con varios símbolos asociados

En la asignación de elementos del trazado podrá asignar los símbolos asociados en la sección o cualquier otro símbolo.

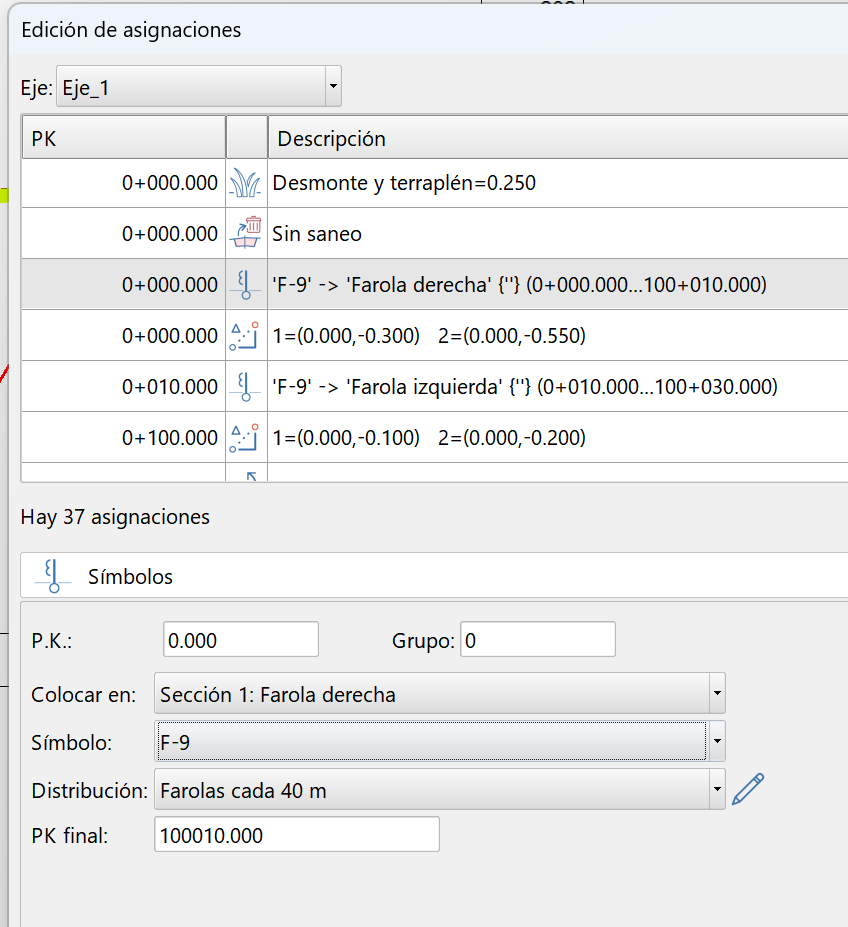

Trazado - Edición unificada de asignaciones - Asignación de símbolos v9.2

Asignación de símbolos usando el definido en la sección u otro.

Símbolos para múltiples vistas

Tenga en cuenta que el símbolo preferiblemente ha de contener los símbolos asignados para las vistas en planta, longitudinal, transversal y vistas 3D, pero es imprescindible que contenga el símbolo para perfiles transversales para poder verlos en la sección.

La definición de los símbolos asociados a múltiples vistas se hace desde el navegador, seleccionando el símbolo y editando sus propiedades para elegir el símbolo que se usará en perfiles longitudinales y transversales y en la vista 3D.

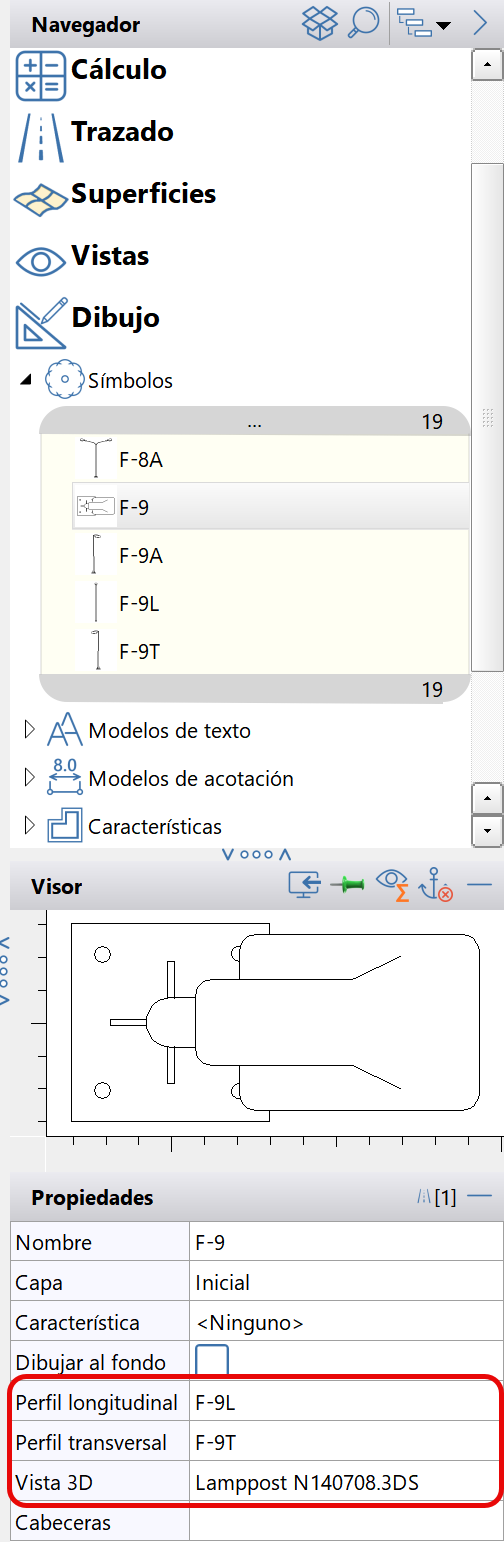

Trazado - Editor secciones - Símbolos multidimensionales en navegador

Propiedades de un símbolo (2D) con la definición de los símbolos que se usarán en otro tipo de vistas

Resultados en diversas vistas

Vista en planta

Al mostrar los QUADs, incluyendo los niveles donde se definieron los símbolos, se muestran los símbolos en la planta 2D. Los símbolos lineales a lo largo del eje quedan enlazados entre sí.

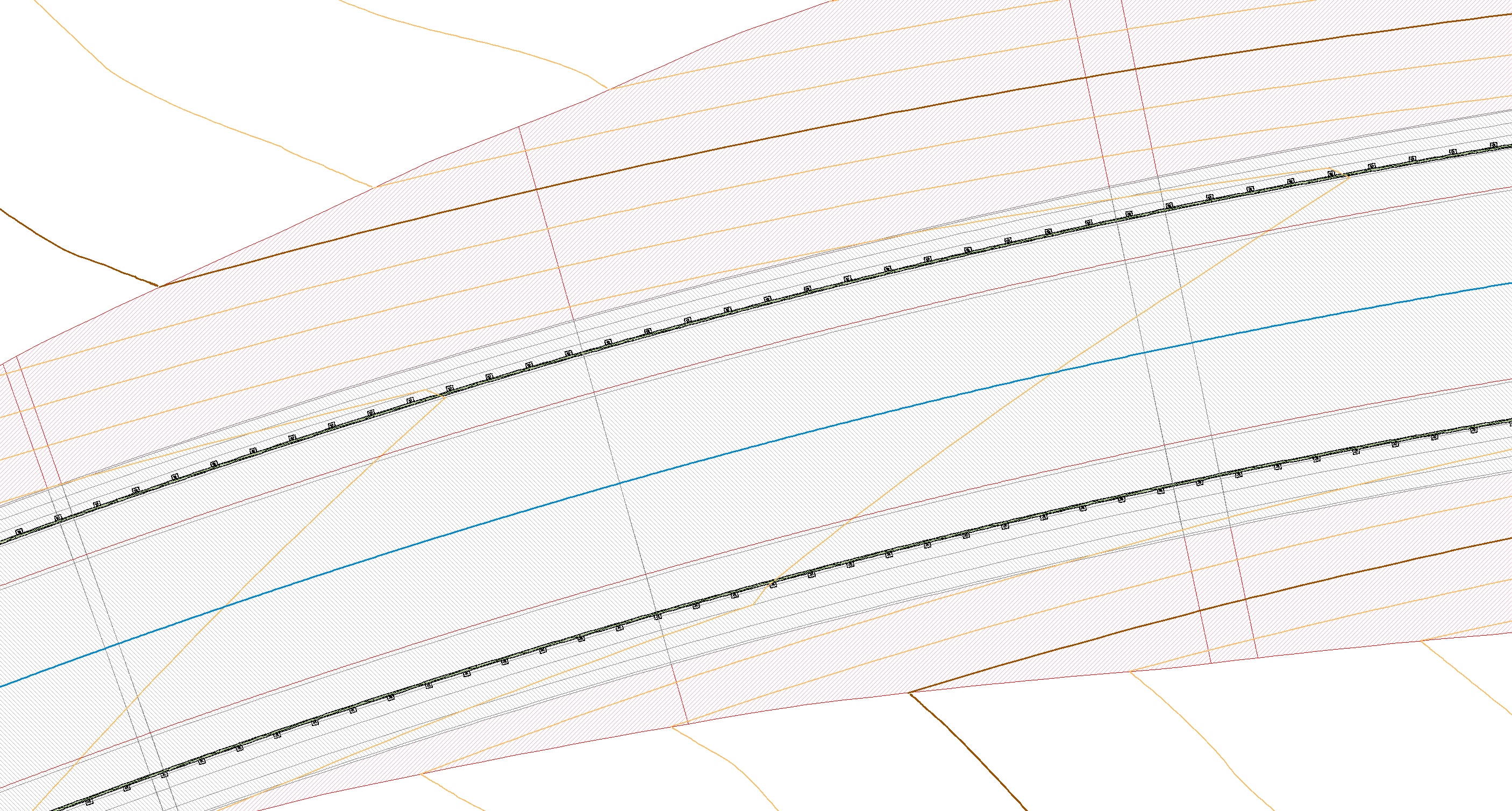

Vista 2D - Presentación de QUADs con símbolos lineales

Presentación de símbolos lineales de biondas sobre la vista 2D

Perfil longitudinal

Si se activa la visualización de los niveles donde están definidos los símbolos, se mostrará su símbolo para perfiles longitudinales. Cada símbolo puede tener múltiples representaciones asociadas para la vista 2D, perfiles longitudinales y transversales o vistas 3D. En este caso se mantendrá la distancia entre los símbolos lineales para que queden unidos entre sí y se adaptan al trazado en alzado que les sea aplicable.

La cota de los símbolos lineales no necesariamente es la cota de la rasante ya que se puede ver afectada por la geometría de la sección (peraltes, sobreanchos…) a la distancia del eje en la que se aplique el símbolo.

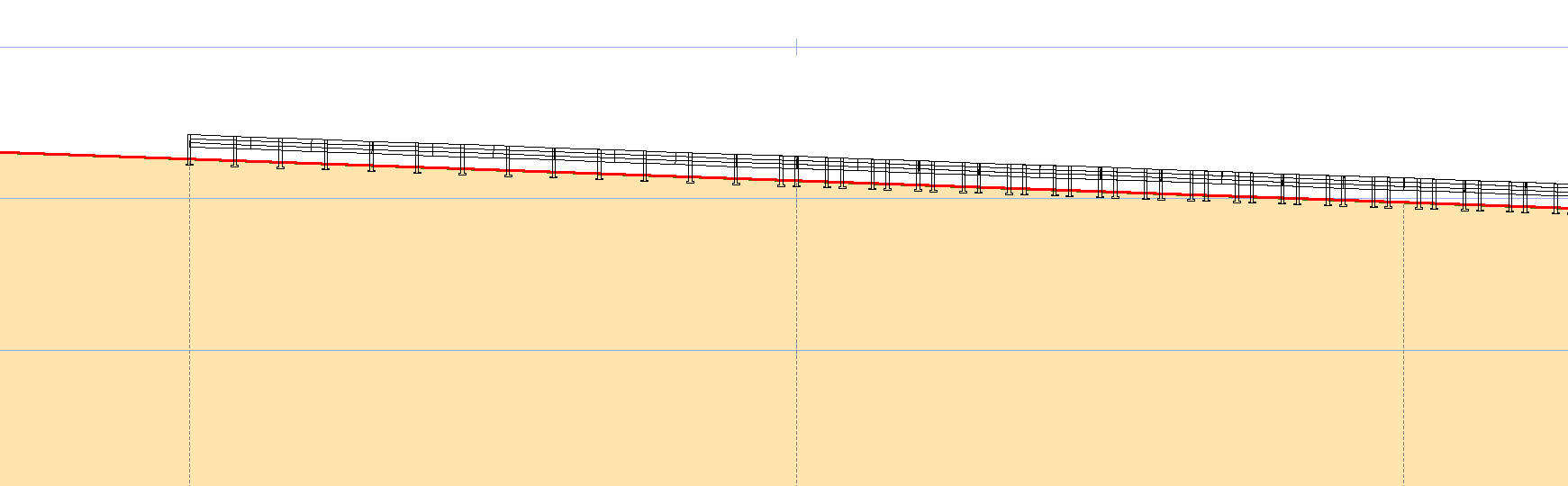

Vista - Perfil longitudinal - Símbolos lineales, detalle

Vista en detalle de biondas a izquierda y derecha del eje sobre el perfil longitudinal. En un lado comienzan unos metros antes y luego se ven ambas.

Perfiles transversales

Si se activa la visualización de los niveles donde están definidos los símbolos, se mostrará su símbolo para perfiles transversales. Cada símbolo puede tener múltiples representaciones asociadas para la vista 2D, perfiles longitudinales y transversales o vistas 3D.

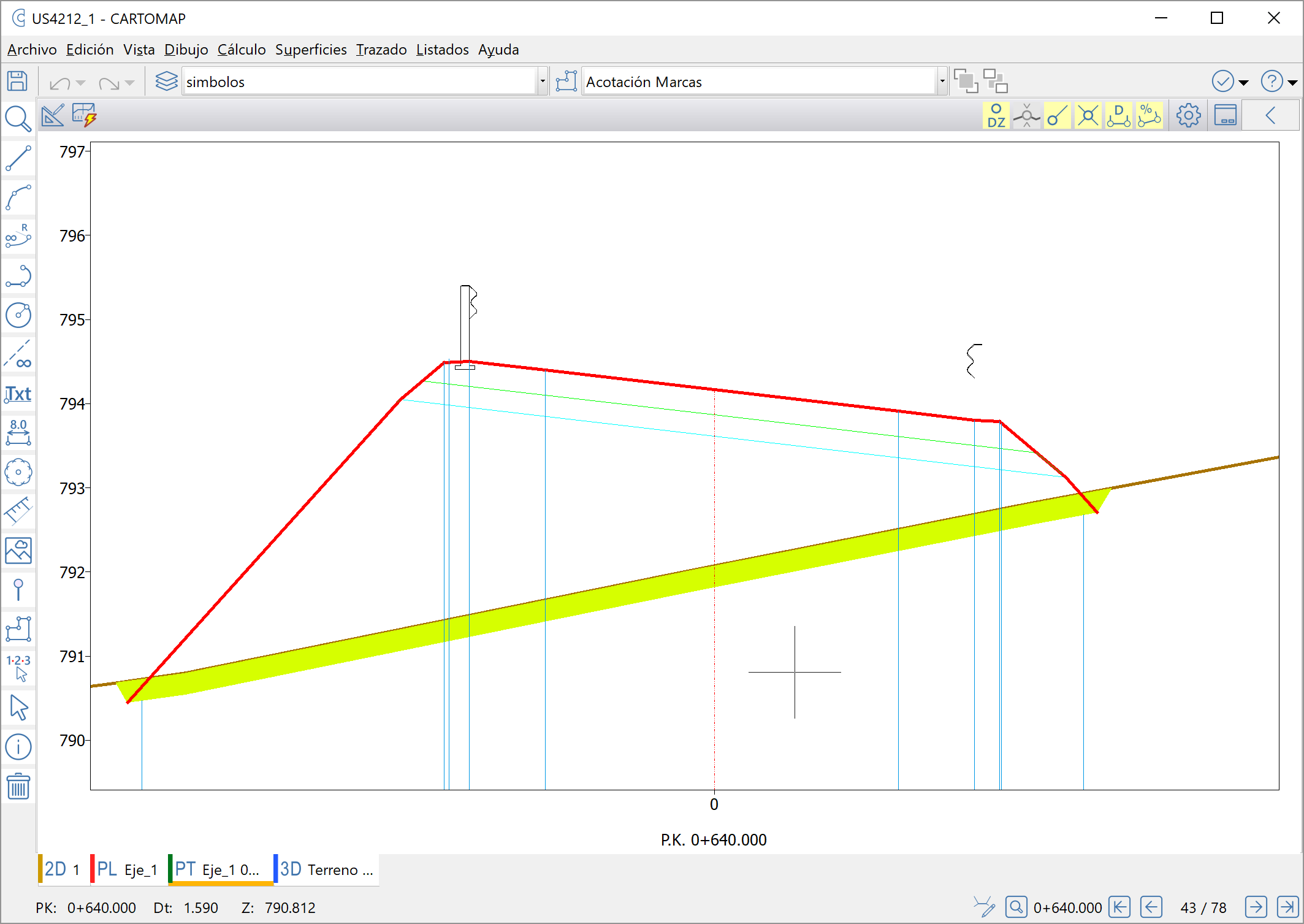

Vista - Perfiles transversales - Símbolos lineales

Vista de un perfil transversal coincidiendo con el corte del poste de la bionda a la izquierda

Vista 3D

En la vista 3D se muestran los símbolos 3D que se hayan asociado a lo largo del trazado. Cada símbolo puede tener múltiples representaciones asociadas para la vista 2D, perfiles longitudinales y transversales o vistas 3D.

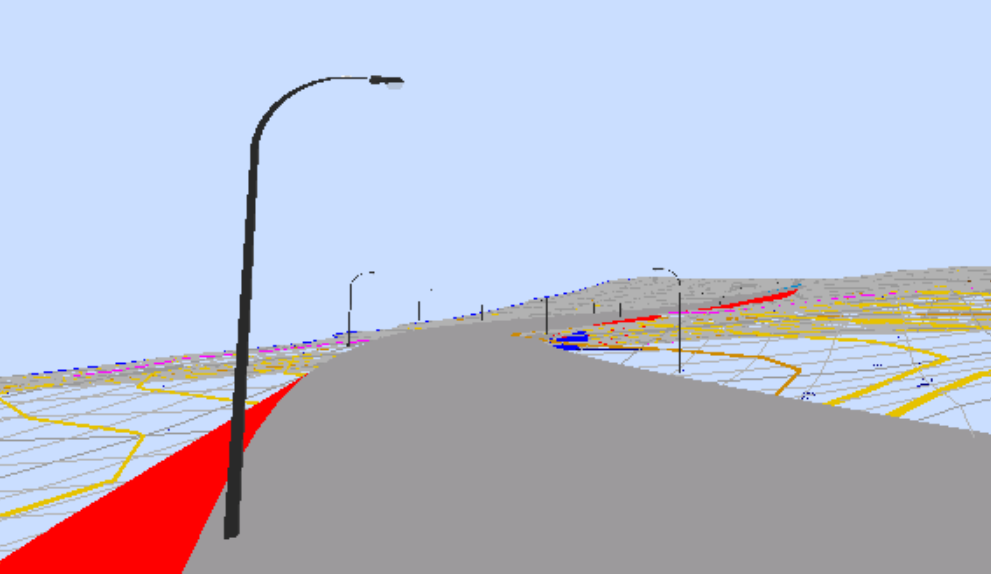

Vista 3D - Símbolos de secciones, farolas

Vista 3D con símbolos de farolas asociados
