CARTOMAP permite asignar una determinada rasante a cada tramo, pero, en ocasiones, puede ser complicado visualizarla correctamente si se usan cotas de rasante distintas de cero.

Se han implementado dos mejoras para indicar y visualizar las posiciones relativas de la cota de la rasante en la sección:

Seleccionar la cota relativa de una rasante en una sección

Si no se usa esta opción, CARTOMAP considera que la cota de la rasante se incrementa a la cota relativa de los tramos asociados a la misma. Es decir, se supone que la rasante se aplica a cota cero.

Esta opción requiere seleccionar la posición de un extremo de un tramo que tendrá la cota de la rasante (usando Ctrl+clic cerca del extremo) y luego seleccionar la opción en la parte inferior de la pantalla. Se informará de que se ha establecido la posición de la rasante o, si ya se había asignado, que se elimina esa posición.

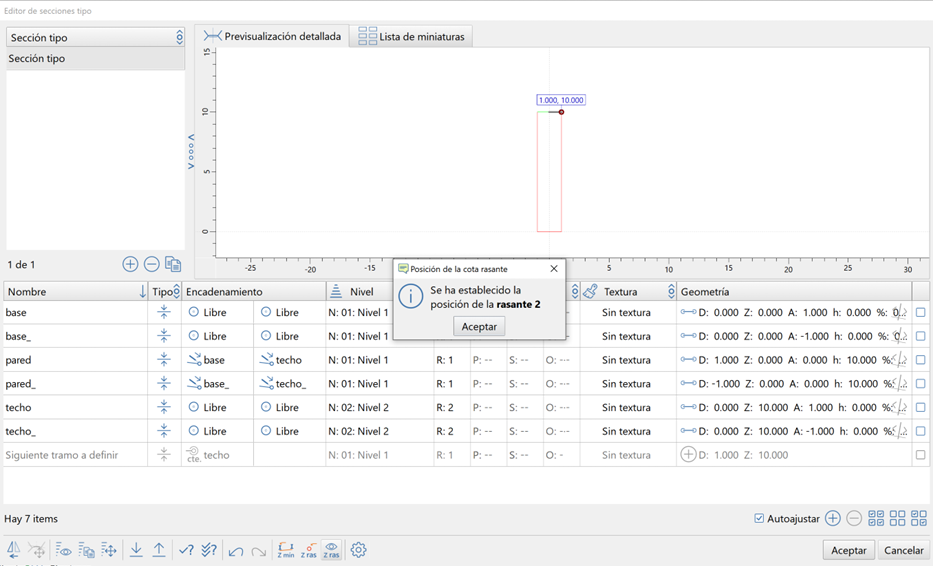

Se informa de que la rasante se aplicará a la posición indicada

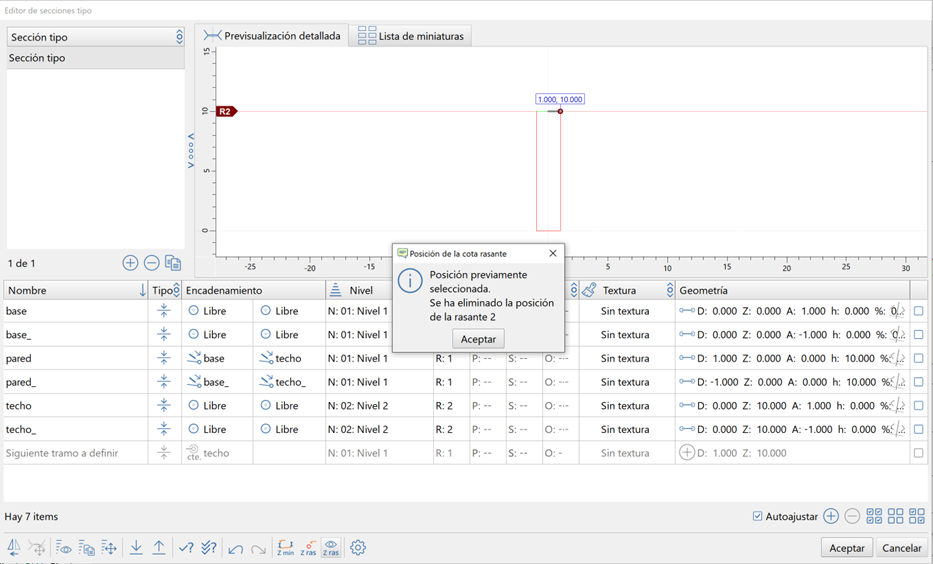

Se informa de que se ha eliminado una posición previa

Mostrar/ocultar la posición relativa asignada a las rasantes en la sección

Se pueden mostrar u ocultar las posiciones relativas definidas para las cotas de las rasantes usando la opción disponible en la zona inferior. Si no hay ninguna posición definida estará desactivada.

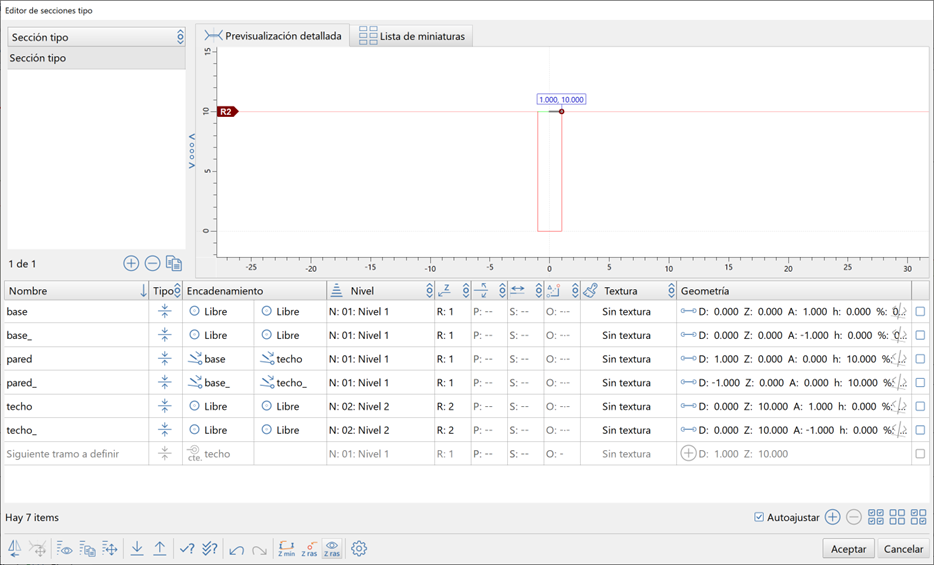

Visualización de las cotas de rasantes asignadas en la sección
