CARTOMAP permite generar secciones tipo con taludes de pendiente variable según el tipo de terreno de cada estrato. Además de indicar la pendiente se puede indicar la altura máxima para aplicar bermas y la generación de bermas al cambiar el tipo de terreno.

Las secciones con taludes automáticos podían no funcionar como era deseable en situaciones medianamente complejas.

Se ha mejorado su generación en todo tipo de situaciones y también se ha mejorado la velocidad de cálculo. Además, se ha implementado una comprobación adicional para evitar bermas demasiado próximas que ensancharían innecesariamente la zona afectada por el transversal.

Desde Superficies – Lista de terrenos se pueden definir los tipos de terreno y sus características

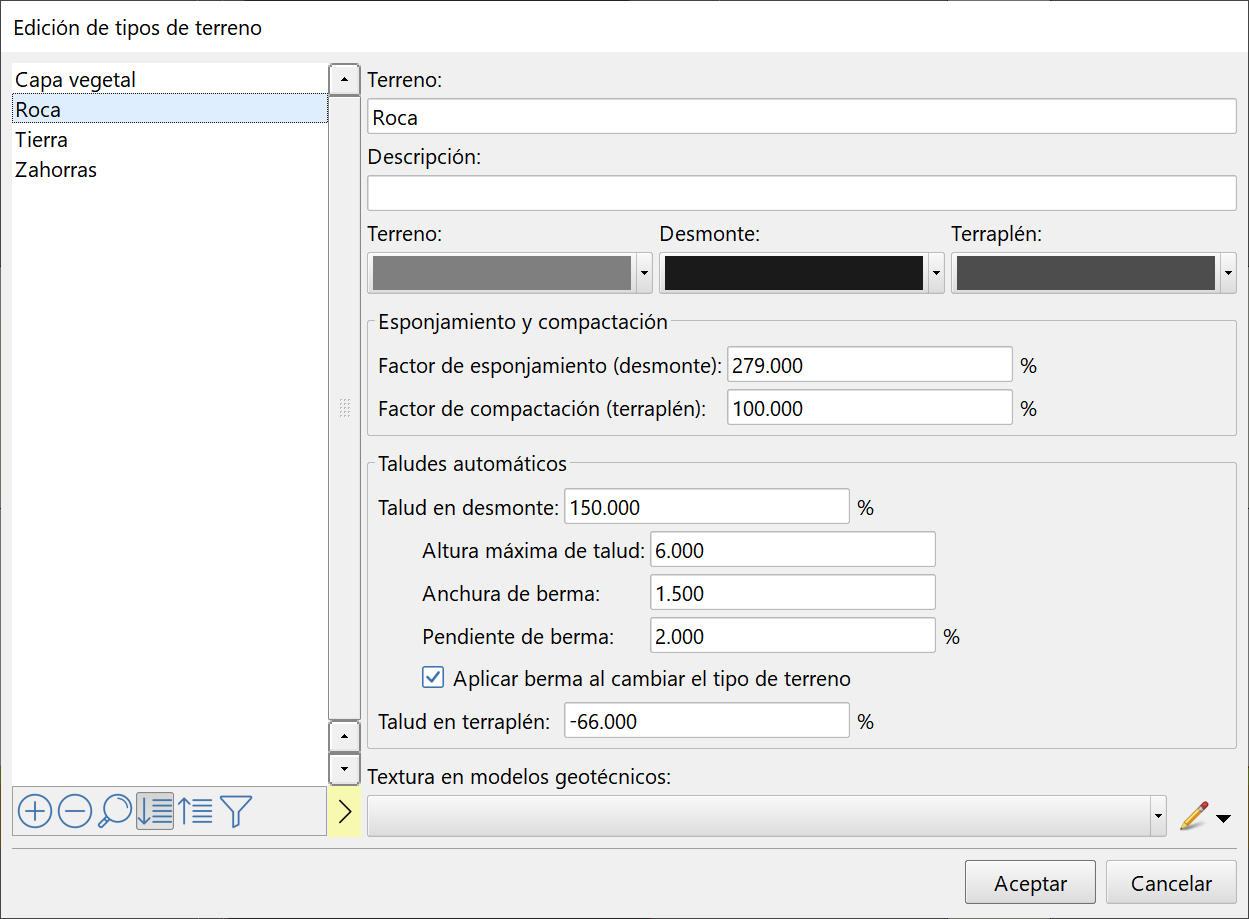

Definición de las características de los taludes automáticos para cada tipo de terreno

En Trazado – Edición de secciones tipo se pueden definir secciones con tramos que generarán taludes automáticos según el tipo de terreno de cada estrato

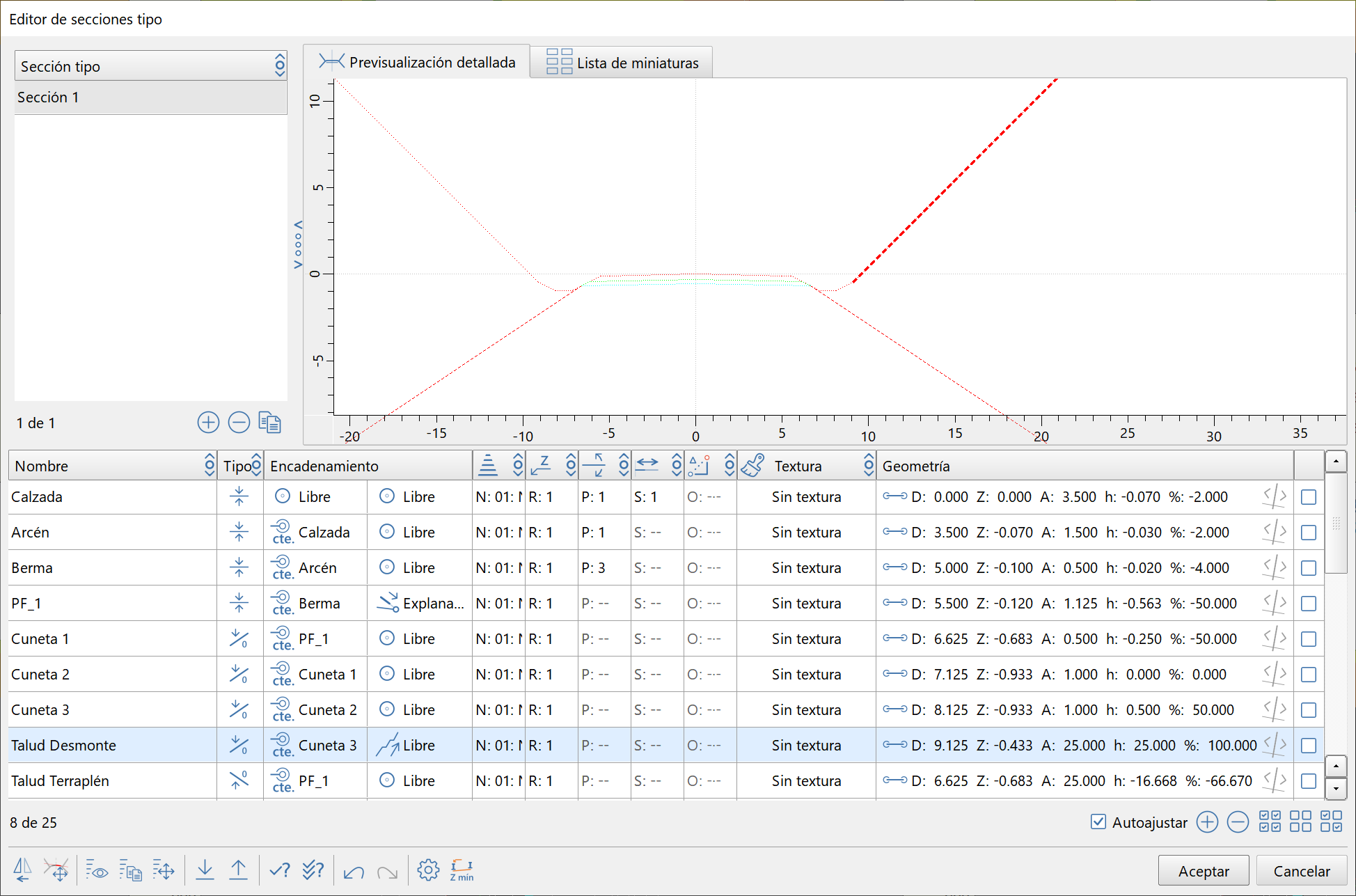

Editor de secciones con un tramo con taludes automáticos



Definición de un tramo cuyo final es de tipo Taludes automáticos

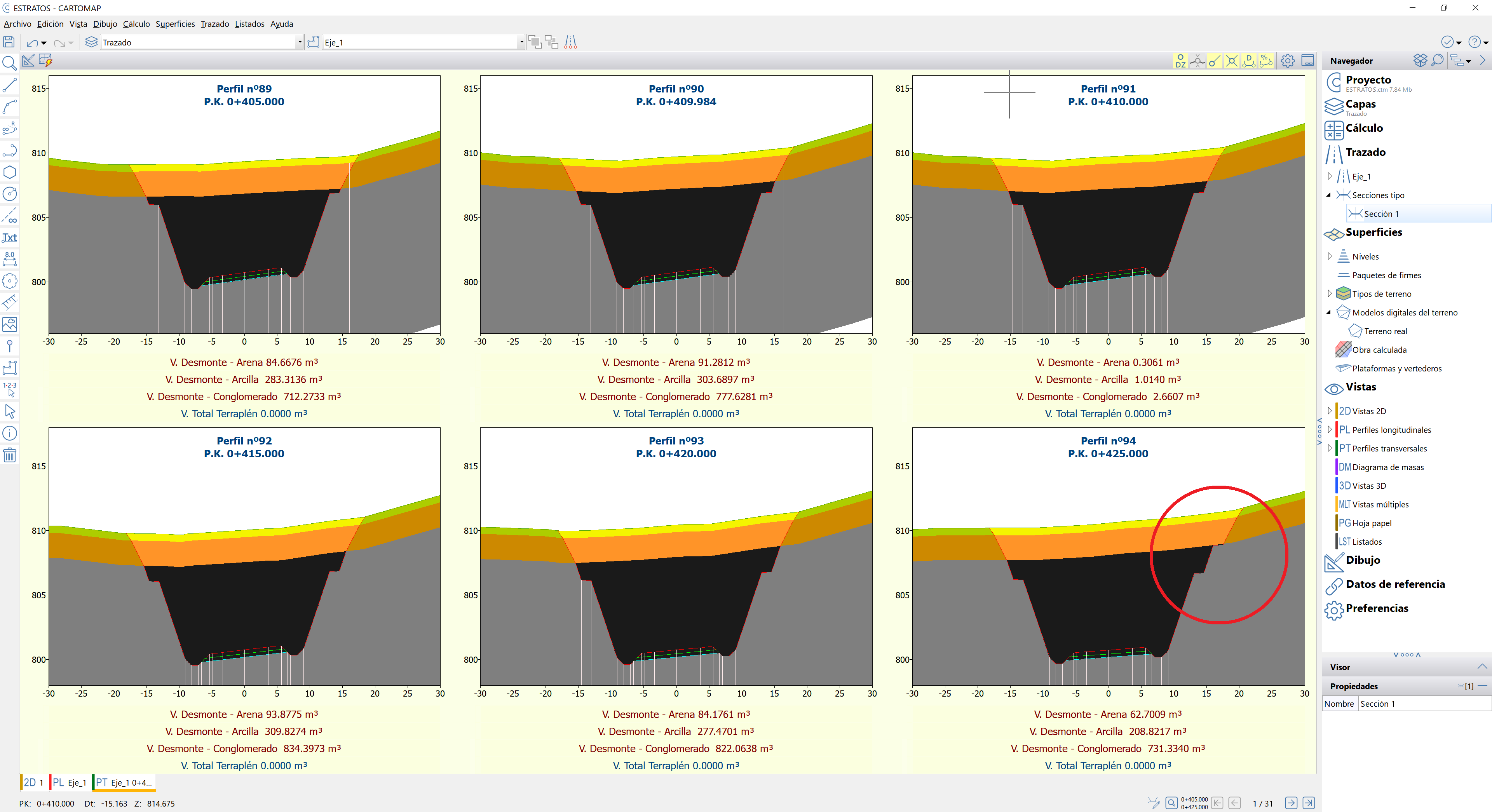

Perfiles transversales con taludes automáticos. El último incluye una berma al cambiar el tipo de terreno
