CARTOMAP realiza una transición lineal entre diferentes secciones asignadas sobre un mismo eje, uniendo los tramos con el mismo nombre entre sí, salvo que se indique lo contrario.

Al asignar una sección, se puede desactivar la opción Transición lineal a la siguiente sección.

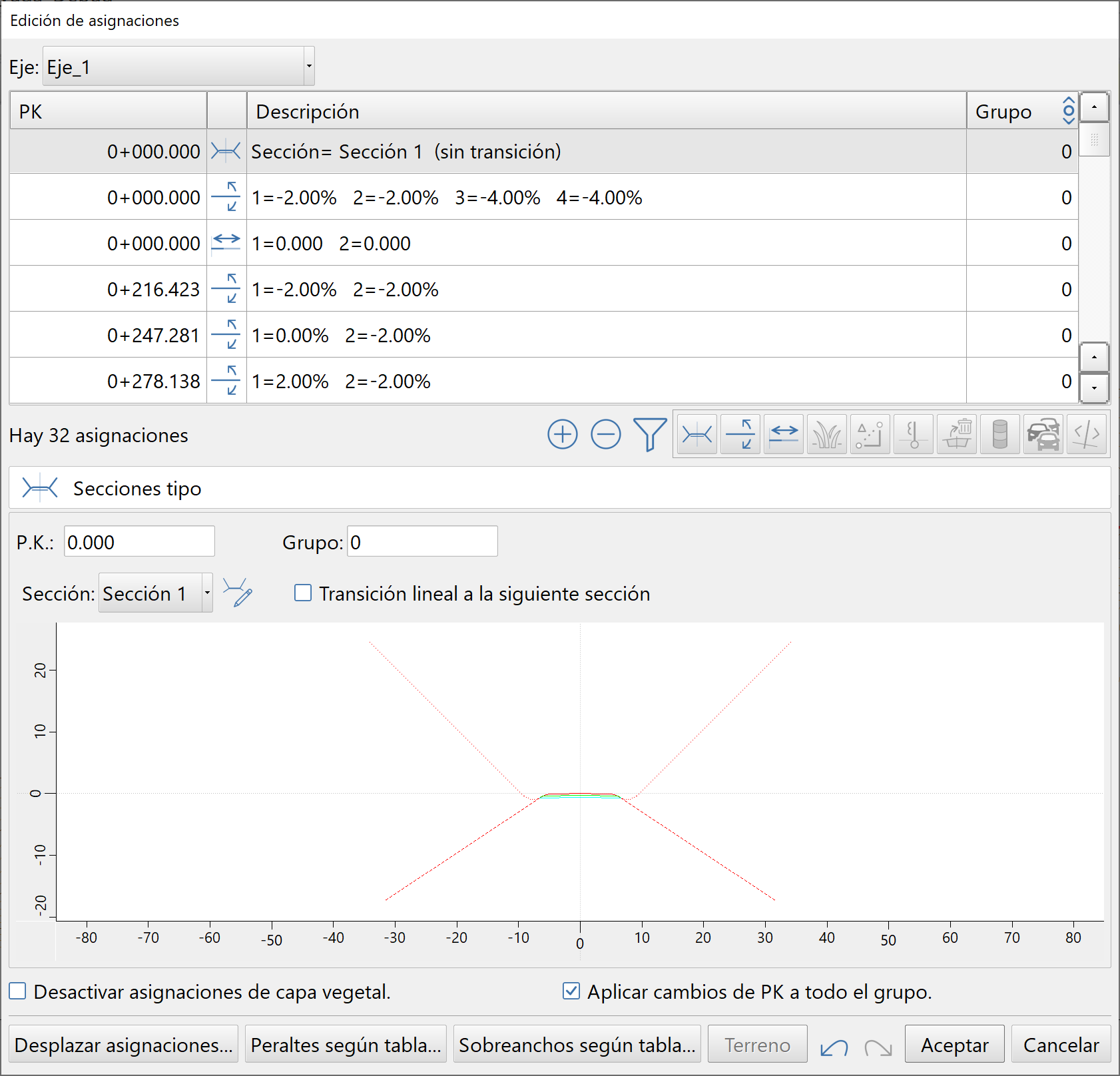

Asignación de secciones con la opción Transición lineal a la siguiente sección

A continuación se puede ver un ejemplo de transición lineal que va duplicando el ancho de calzada y los mismos datos sin esa transición lineal:

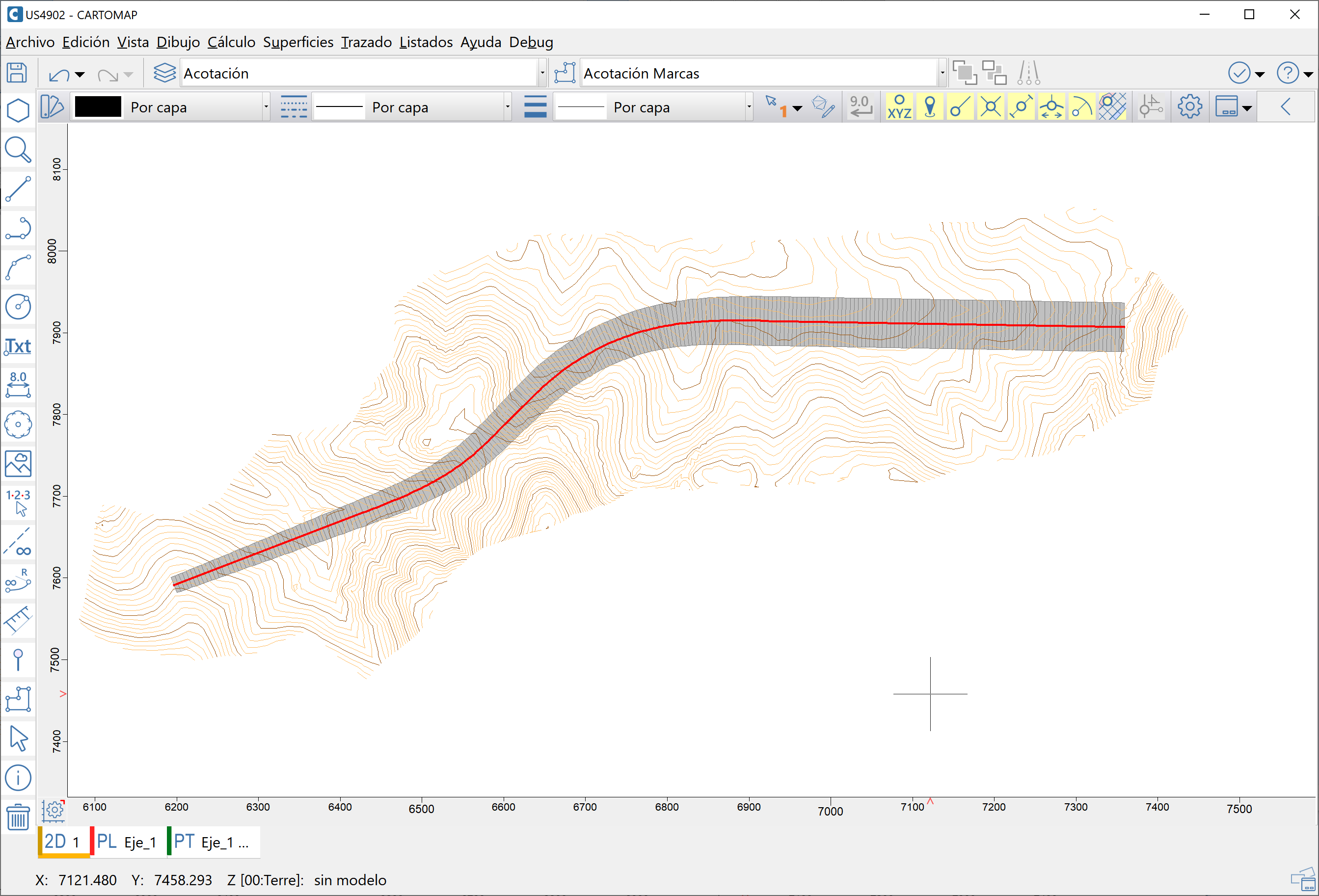

Ejemplo de una transición lineal entre dos secciones distintas con diferente anchura de carril, CON transición lineal.
Esto es a título ilustrativo porque normalmente se aplicaría un sobreancho como la solución más sencilla

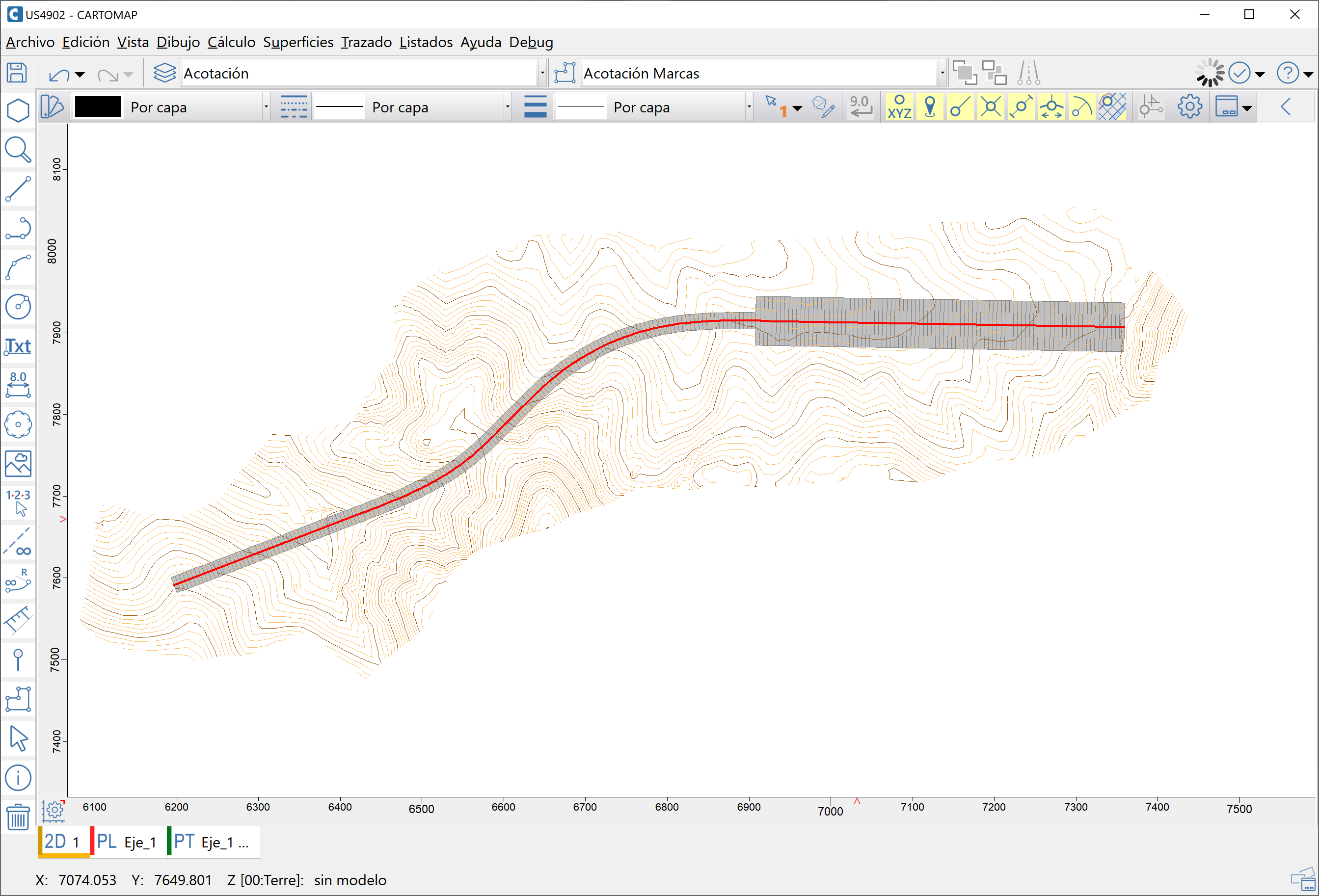

Ejemplo de una transición lineal entre dos secciones distintas con diferente anchura de carril, SIN transición lineal.
