Para seleccionar el tipo de línea de un elemento, CARTOMAP utiliza el control de línea
, en el que se muestra una previsualización del estilo de línea, grosor y color seleccionado en ese momento. Al desplegar el control de línea aparece la siguiente ventana:
Línea: Lista desplegable para seleccionar el tipo de línea que se desea utilizar.
Color: Control de color para seleccionar el color de la línea. El funcionamiento del control de color está explicado en el siguiente apartado.
Grosor: Campo para seleccionar el grosor de la línea. No todos los grosores son susceptibles de ser visualizados en ventana, pero en una salida gráfica sí se tendrán en cuenta. Acompañan este campo dos selectores:
mm: Indica que las unidades del grosor de la línea son milímetros y que, además, este grosor es independiente de la escala de visualización o de impresión. Es decir, la anchura siempre se visualizará o imprimirá con el tamaño en mm seleccionado.
mt: Indica que las unidades del grosor de línea son metros y que, además, este grosor se verá afectado por la escala de impresión y por los efectos del zoom.
Prioridad: Prioridad de la línea dentro de una zona con característica de No dibujo. Si la prioridad de la línea es mayor que la de la zona de No dibujo, la línea se visualizará dentro de esa zona.

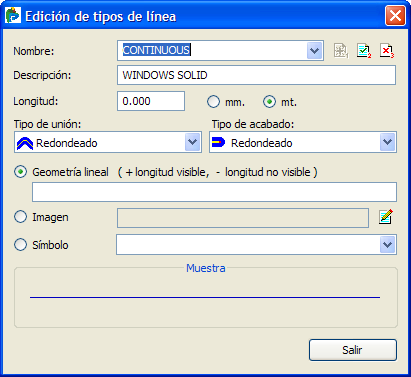

Editar tipos de línea: Permite al usuario crear sus propios tipos de línea, al pulsarlo, se abre la ventana Edición de tipos de línea:
Los campos que aparecen en la ella hacen referencia a lo siguiente:
Nombre: Lista de selección en la que aparecen los distintos tipos de línea definidos en el archivo. En un principio estos son los proporcionados por el sistema operativo. El grupo de botones que parece a la derecha de este campo permite añadir
, modificar
o eliminar
tipos de línea. Para añadir un nuevo tipo, basta con introducir su nombre en este campo y pulsar Añadir. Después, configurar el resto de datos de la ventana y pulsar modificar .
Descripción: Campo que permite al usuario introducir cualquier texto que le sirva para identificar el tipo de línea seleccionado.
Longitud: Campo que muestra el total del ancho del patrón básico definido para la línea, cuando ésta está basada en una geometría lineal. Si se basa en una imagen o un símbolo este valor es 0. Las opciones mm o mt permiten definir este patrón con un ancho fijo (mm) o variable (mt) en función de la escala de impresión o nivel de zoom.
Tipo de unión: Lista de selección que permite establecer el tipo de unión en los vértices de las líneas o polilíneas que se dibujen con el tipo de línea. Las opciones son: redondeado, chaflán o chaflán recortado.
Tipo de acabado: Lista de selección que permite establecer como será el acabado de los elementos dibujados con el tipo de línea. Las opciones son: redondeado, cuadrado o plano.
Geometría lineal: Al seleccionar esta opción, se creará un tipo de línea formado por tramos de líneas de longitud variable definible por el usuario. La secuencia de tramos se ha de introducir en el campo adjunto, en positivo los tramos visibles y en negativo los no visibles, separando ambos por comas. Así, por ejemplo, la secuencia 0.5, -0.25, 1, -0.5 dará lugar a la siguiente línea
Imagen: Al seleccionaresta opción se creará un tipo de línea basado en una imagen (BMP o JPEG) que se ha de seleccionar pulsando el botón
, con lo que se abrirá la ventana Edición de Memo Imagen. En esta ventana, pulsar el botón abrir archivo
y seleccionar la imagen en la que se ha de basar el nuevo tipo de línea, aparecerá una previsualización de la misma en la ventana Edición de Memo Imagen. Pulsar Aceptar para salir de la ventana.
Símbolo: Al seleccionar esta opción se creará un tipo de línea basado en un símbolo que se ha de escoger mediante la lista de selección adjunta. El tamaño del símbolo se adecuará al valor introducido en el campo Longitud y su separación dependerá del valor establecido como Tamaño unitario del símbolo al definir éste.
Muestra: Campo en el que aparece una previsualización del tipo de línea seleccionado.
