En principio, el color y tipo de línea con el que aparecen dibujados los distintos elementos gráficos se corresponde con el que está establecido por defecto para su capa de pertenencia. El control  , que aparece al lado del nombre de cada capa en la barra de herramientas Principal, muestra una previsualización de los valores establecidos  para la misma. Al cambiar estos valores, desde la ventana de edición de la capa (o más rápidamente, pulsando sobre este control y haciendo los cambios oportunos), se modificará el color y tipo de línea de todos los elementos contenidos en las entidades que se alojen en ella, salvo en el caso  de que estos valores se hayan modificado de forma puntual, elemento a elemento, o conjunta mediante la orden del menú de Dibujo-Varios-Cambiar línea y color… (botón  de la barra de herramientas Principal) o la entidad tenga asignada una característica de dibujo.



La representación gráfica de los puntos y estaciones también queda establecida por la capa a la que pertenecen. Los parámetros de visualización que afectan a estos elementos quedan definidos mediante una Presentación de puntos y estaciones.

Cada una de estas presentaciones se asigna a una o varias capas a la vez y permite al usuario definir como han de aparecer representados gráficamente los puntos y estaciones contenidos en la capa/s (tipo de marca, color y tamaño) así como los datos referentes a los mismos que se mostrarán: índice, código (puntos), cota y coordenadas.

Estos datos se gestionan desde la ventana Presentación de estaciones y puntos a la que se accede desde el menú Ver-Puntos y estaciones….

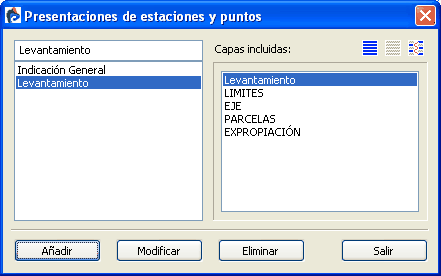

Para crear una nueva presentación se ha de acceder, desde el menú Ver-Puntos y estaciones…, a la ventana Presentación de estaciones y puntos y seguir los siguientes pasos:

1.Introducir el nombre para la nueva presentación en el único campo de texto disponible que aparece en esta ventana.

2.En la lista de capas contenidas en el proyecto marcar aquellas cuyos puntos y estaciones han de aparecer representados de acuerdo con los parámetros que se establecerán a continuación.

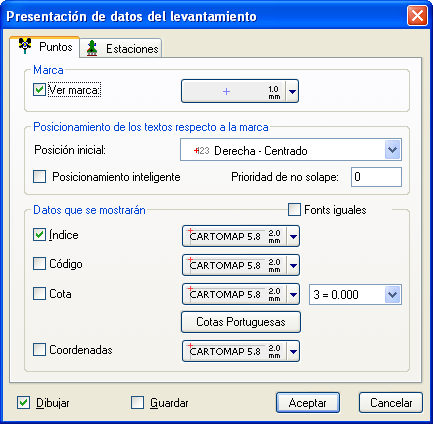

3.Pulsar el botón Añadir, aparecerá una nueva ventana: Presentación de los datos del levantamiento. Esta ventana contiene 2 fichas, la primera de ella contiene los parámetros que afectarán a la visualización de los puntos, la segunda, los relativos a las estaciones. Seleccionar en ellas los datos que se han de visualizar, así como su formato, interactuando con los distintos controles de marca y texto que aparecen en las mismas. Pulsar el botón Aceptar.

4.Los puntos y estaciones contenidos en las capas a las que se les ha asignado esta nueva presentación aparecerán representados de acuerdo con los parámetros marcados.

Después de creada y asignada una presentación de puntos y estaciones es posible modificar cualquiera de los valores en ella establecidos, así como las capas a las que se ha asignado. Para ello, se deberá acceder de nuevo a la ventana Presentación de estaciones y puntos, escoger la presentación cuyos parámetros se desea cambiar y pulsar el botón Modificar, realizar los cambios deseados y aceptar de nuevo la ventana.

Para agilizar el trabajo, es posible, desde el menú de visualización  , barra de herramientas Principal,  configurar de forma rápida la vista de los datos (índice, código, cota y coordenadas) relativos a los puntos y estaciones de la capa activa. Si esta capa no tiene asignada ninguna presentación de puntos y estaciones se crea automáticamente con el nombre de la capa o carga su configuración por defecto si ya estaba guardada.
