Los nuevos tramos de tipo bloque permiten unir varios tramos que forman una superficie cerrada como un solo tramo que permite:
•Definir estructuras como aceras, canales, muros de contención, etc.
•Evitar solapes entre tramos de un mismo nivel, porque los tramos que forman un bloque se consideran que no se solapan entre sí, ya que serán cubicados de forma independiente.
•Facilitan la cubicación de otros niveles excluyendo el bloque. De esta forma se puede simplificar el diseño de la sección tipo.
•Facilitan la cubicación independiente del bloque y su representación gráfica.

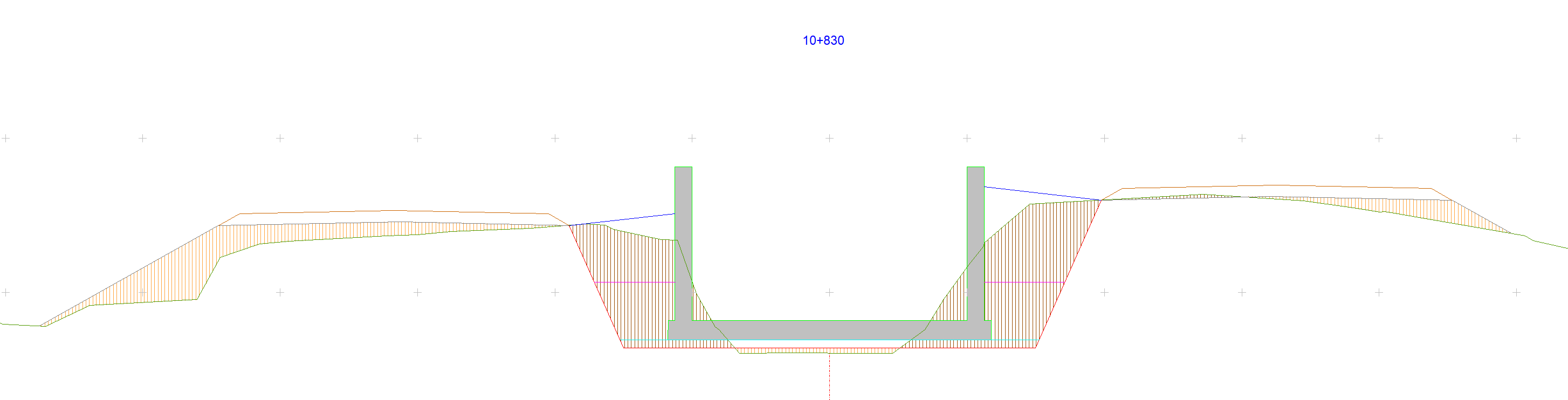

Ejemplo de bloque de un canal con vías independientes paralelas al mismo
En primer lugar, debe definir los elementos que formarán el bloque de la forma habitual para que formen una zona cerrada. Es conveniente que todos los elementos estén en un mismo nivel.
A continuación, seleccione los elementos que formarán el bloque cerrado y añada un nuevo tramo de tipo bloque cerrado. Introduzca el nombre deseado; el tipo de zona, encadenamientos, etc. son irrelevantes. El tramo generado aparecerá en un color rojo oscuro en la lista de tramos para indicar claramente que se trata de un bloque y los tramos que lo forman desaparecerán de la lista.

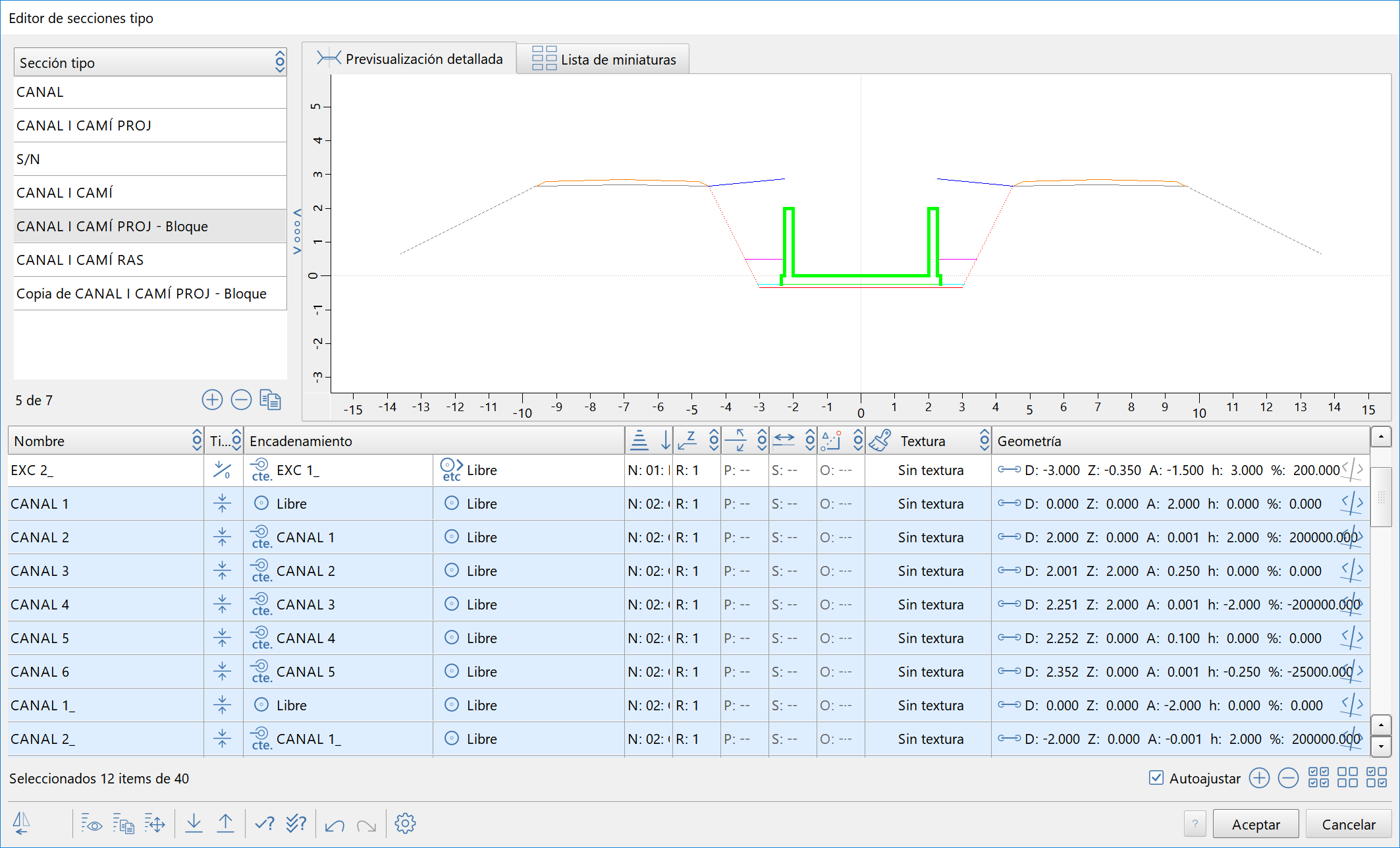

Selección de los 12 tramos que formarán el bloque

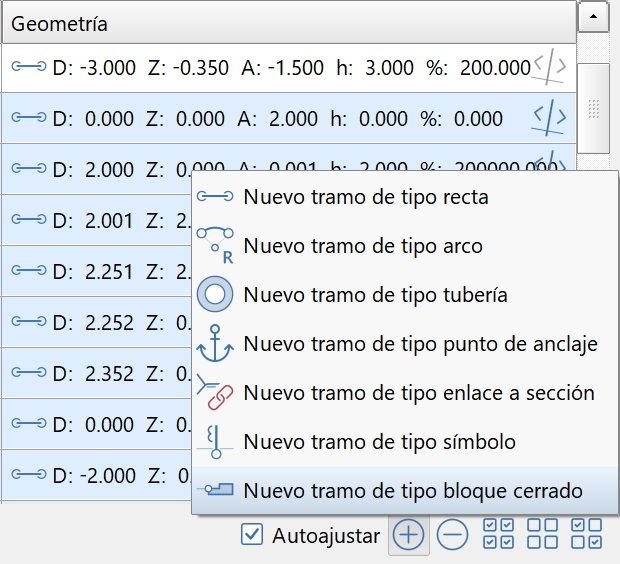

Selección de la opción ‘Nuevo tramo de tipo bloque cerrado’

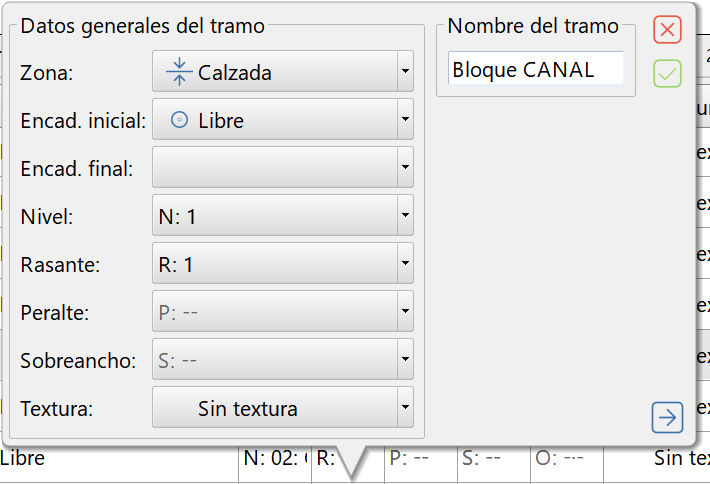

Creación del tramo con el nombre deseado

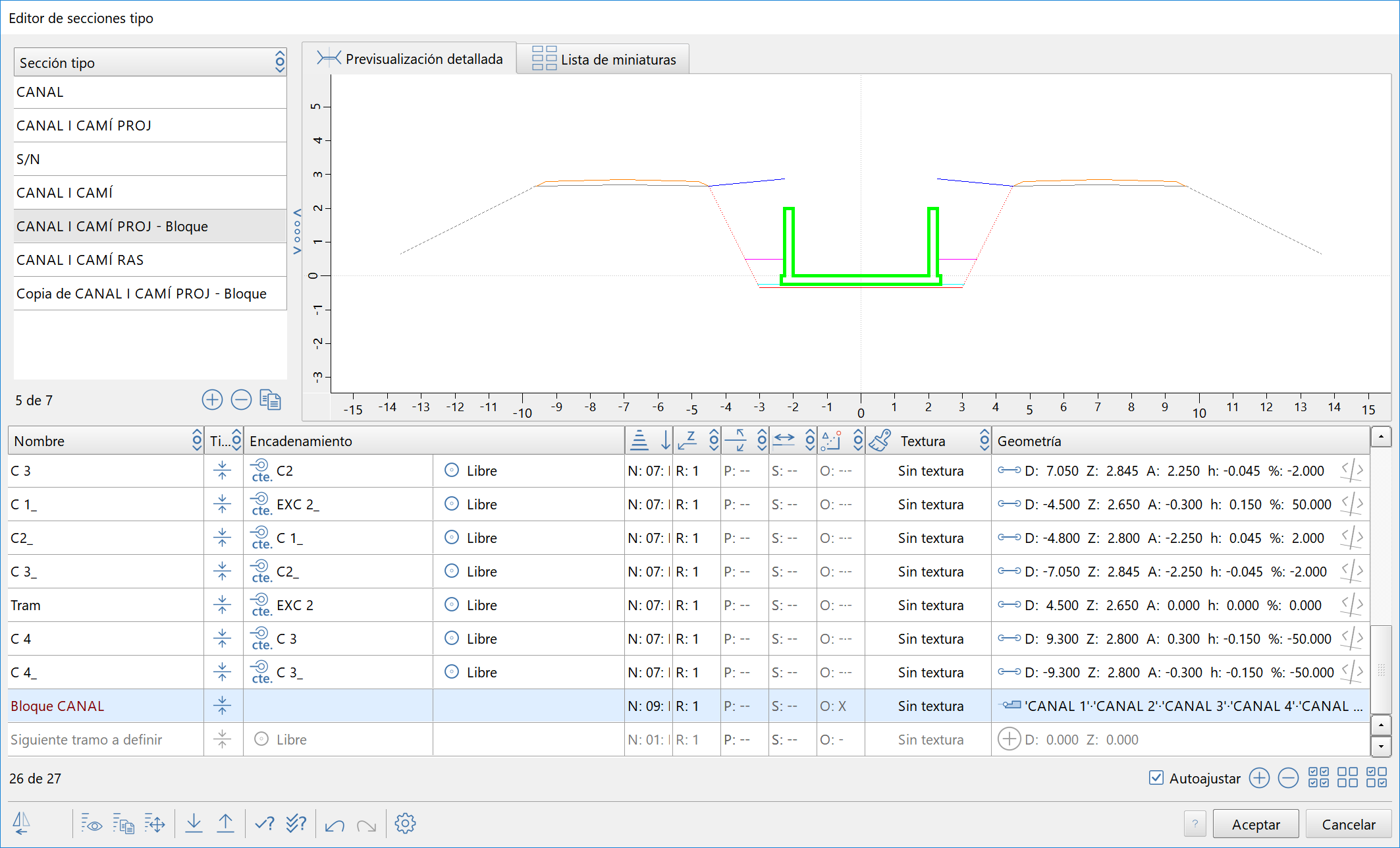

Nuevo tramo ‘Bloque CANAL’ generado
Se puede eliminar un tramo de tipo bloque, en cuyo caso los bloques que lo forman volverán a ser visibles y editables. Antes de eliminar el tramo de bloque se pide confirmar la operación.

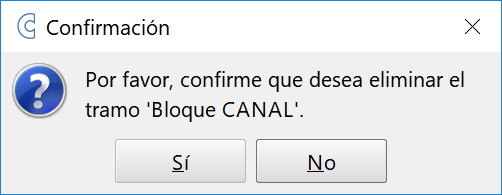

Confirmación previa a la eliminación de un bloque
Los bloques se utilizan en los paquetes de firmes para poderlos excluir en la cubicación entre otros niveles o para cubicarlos de forma independiente. Si se cubican de forma independiente siempre se considera su volumen como en terraplén.
