Al definir una entidad de trazado de tipo ferroviario, CARTOMAP realiza algunas adaptaciones en perfiles, mostrando la rasante en ‰ en lugar de %, en peraltes, mostrando mm en lugar de %, etc.

Por el momento, consideramos que se está usando el ancho ibérico y en el siguiente cambio de versión se podrán definir diversos parámetros.

Editor de secciones tipo – Peraltes en mm

Las secciones tipo son independientes de la entidad y, para mostrar las pendientes en mm, hemos incorporado dos nuevos iconos en la parte inferior.

IMPORTANTE: Los peraltes en mm sólo se mostrarán en tramos de calzada con menos de un 15% de peralte.

Mostrar los peraltes en % o en mm

Con este botón se puede seleccionar que muestre los peraltes en %, como venía siendo habitual o en mm, en cuyo caso el botón permanecerá como pulsado .

Seleccionar el ancho de vía para la conversión

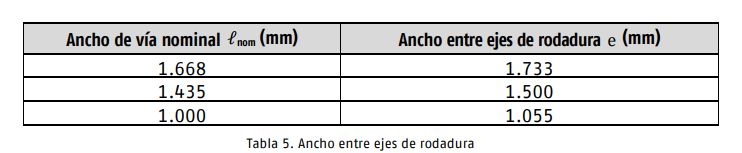

Con este botón se puede conmutar entre los 3 anchos de vía predefinidos: IBE (ancho ibérico, 1.668m), INT (ancho internacional, 1.435m) o MET (ancho métrico, 1.000m).

Asignación de peraltes en mm

De forma automática, al detectar que se están asignando peraltes a un trazado de tipo ferroviario, se mostrarán los datos en mm en lugar de % y, por lo tanto, su edición también será en mm.

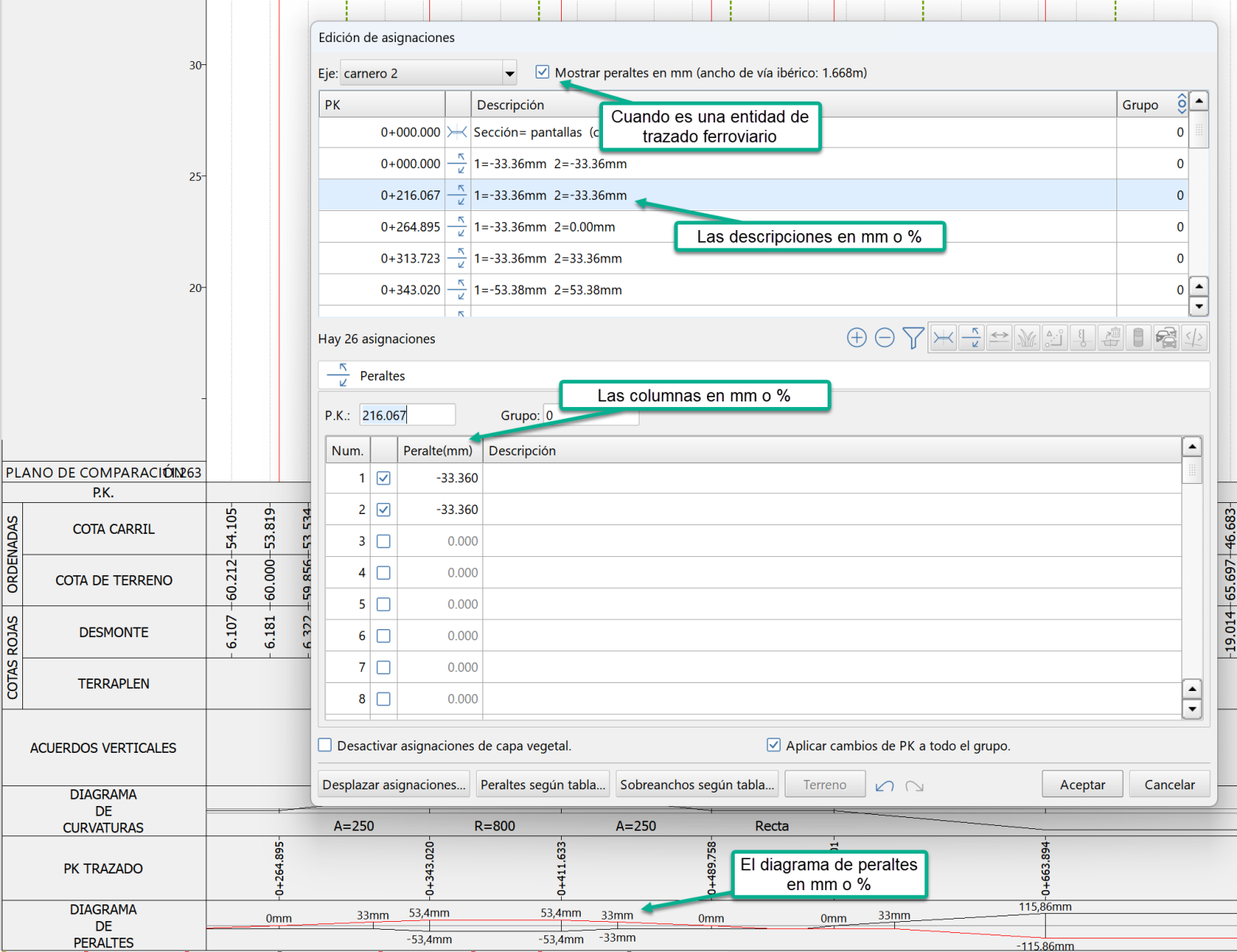

Asignaciones de peraltes en mm

Tabla de peraltes en mm

La tabla de peraltes es independiente de la entidad a la que se aplique y, para mostrar las pendientes en mm, hemos incorporado dos opciones en la parte inferior: Una opción Mostrar peraltes en mm para trazados ferroviarios y una lista desplegable Tipo de vía, para seleccionar la anchura de la vía para la conversión % - mm.

El formato de la tabla es igual a versiones anteriores ya que se guardan los peraltes en %.

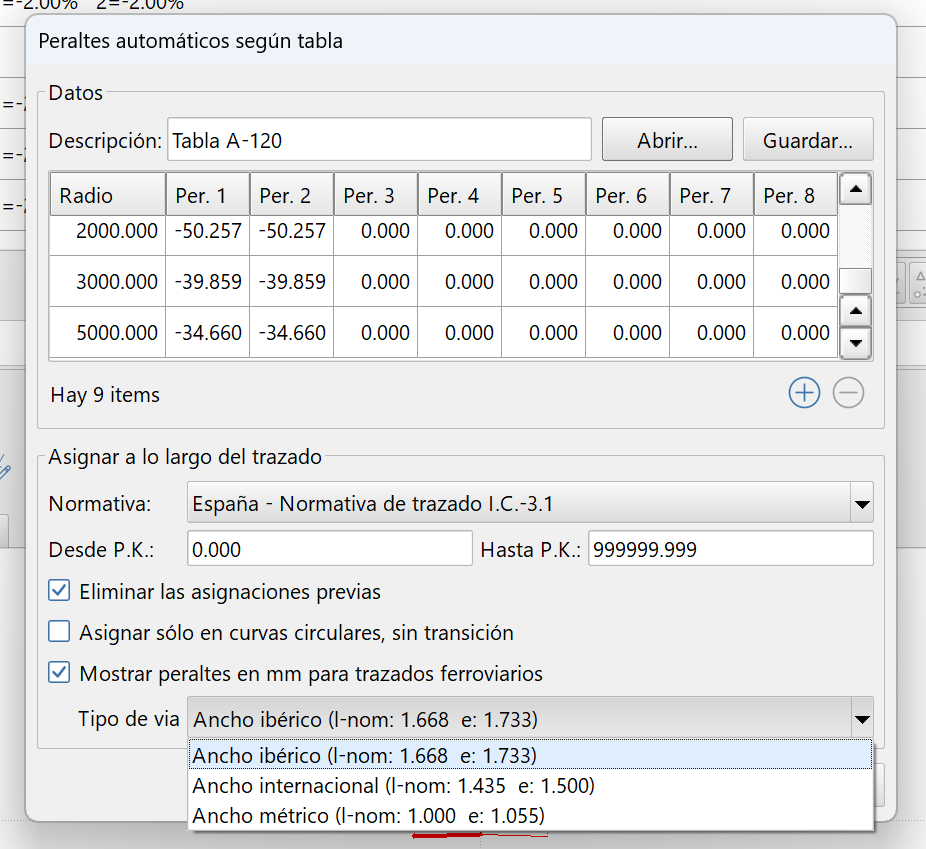

Tabla de peraltes automáticos mostrando valores en mm para ancho ibérico.
