Dentro del editor de asignaciones del trazado se podían crear asignaciones de tipos de terreno de forma manual. Gracias a la extensión funcional de los Modelos Geotécnicos se podían modelar los estratos en base a una serie de sondeos en diversos puntos de la zona del proyecto para su evaluación analítica y gráfica.

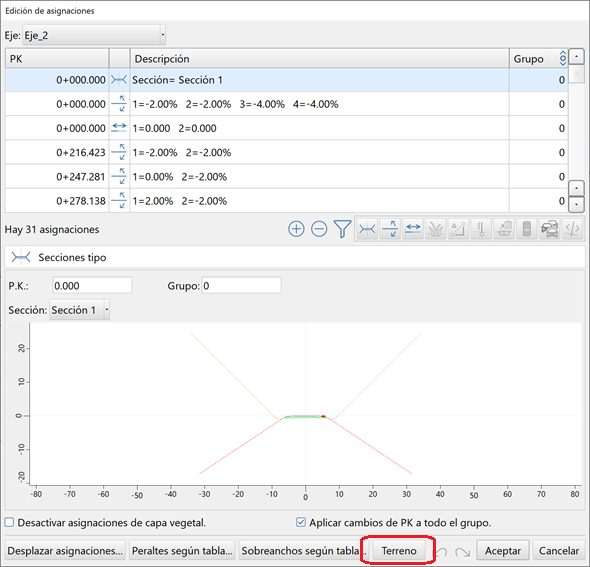

Editor de asignaciones con la nueva opción Terreno

Hemos introducido una nueva opción Terreno, dentro del editor de asignaciones, que genera de forma automática las asignaciones de terreno en las intersecciones de diversos ejes con un determinado modelo geotécnico. De esta forma se simplifica la adaptación de las secciones de la obra a las características del subsuelo. Además, también se puede generar una rasante que siga la cota máxima o mínima de un determinado estrato. [Ver más]

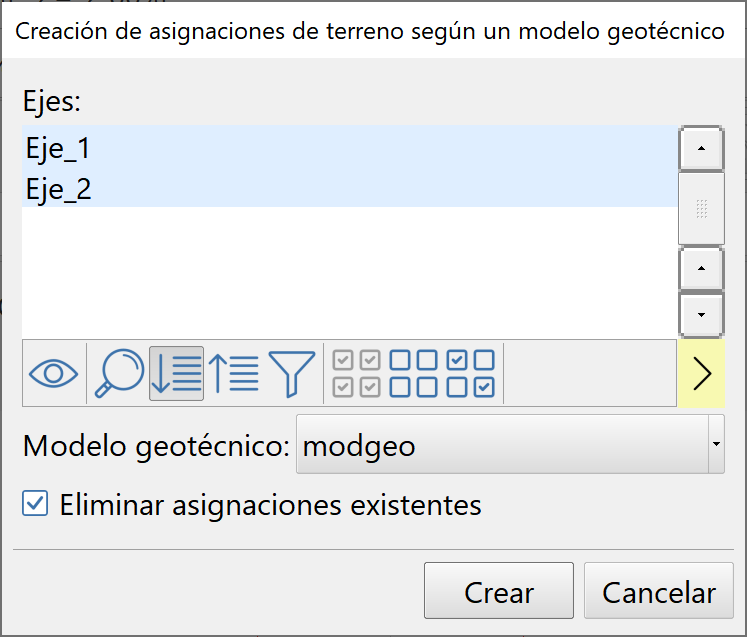

Creación de asignaciones del terreno según un modelo geotécnico

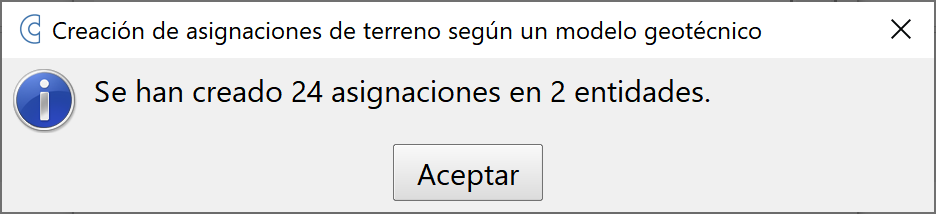

Informe del resultado satisfactorio

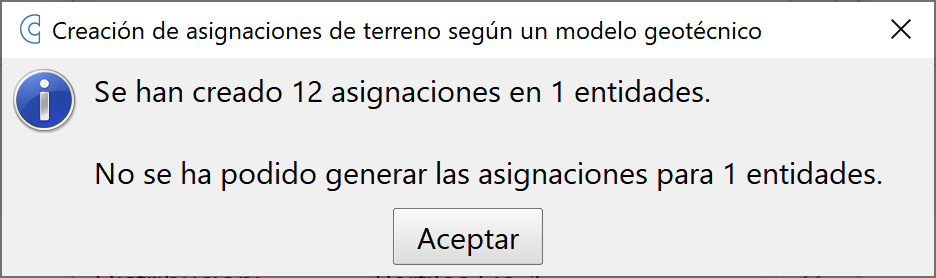

Informe cuando algún eje está parcialmente fuera del modelo geotécnico

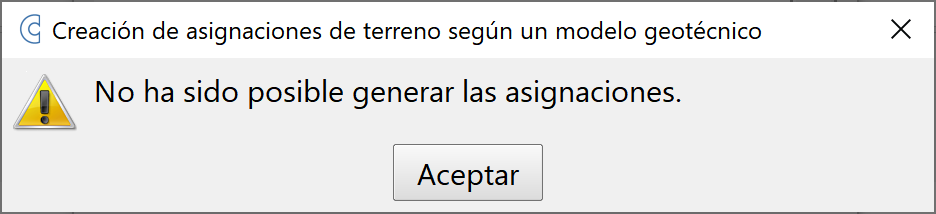

Informe cuando todos los ejes están fuera del modelo geotécnico indicado
