Las asignación de símbolos permite indicar qué símbolos (biondas, new jersey, farolas, árboles..) y dónde se utilizarán a lo largo de un eje (puntualmente en una secuencia  o linealmente).

Es imprescindible que haya símbolos previamente creados y secciones tipo con tramos de tipo símbolo asignadas al eje.

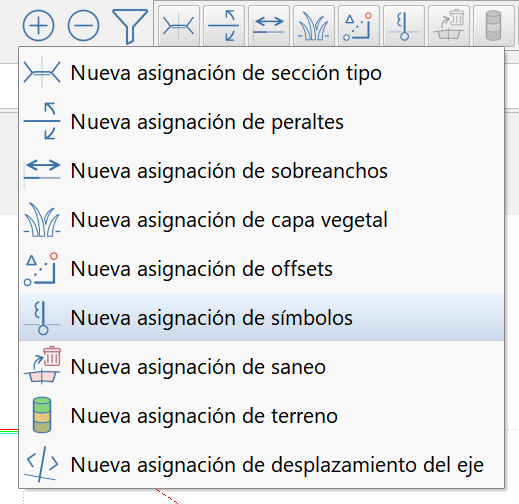

Nueva opción de asignación de símbolos en un eje

Esta asignación permite seleccionar el símbolo que se utilizará, en que sección y tramo de símbolo definido en esa sección se ubicará, la distribución a lo largo del eje y entre que PK inicial y final se generará. Se pueden crear tantas asignaciones de símbolos como sea preciso.

Importante: El dibujo de los símbolos se entiende que está hecho a la derecha del eje, automáticamente se representará su imagen especular si está a la izquierda del eje.

Distinguimos dos tipos de asignaciones de símbolos

1.Las asignaciones puntuales permiten incorporar elementos como farolas, árboles, etc. siguiendo una determinada distribución a lo largo de un eje.

2.Las asignaciones lineales permiten incorporar elementos como vallas, biondas, separadores viales jersey, railes, etc. Para ello simplemente se elije el símbolo y los PK inicial y final entre los que se generará y como distribución se selecciona Ninguna.

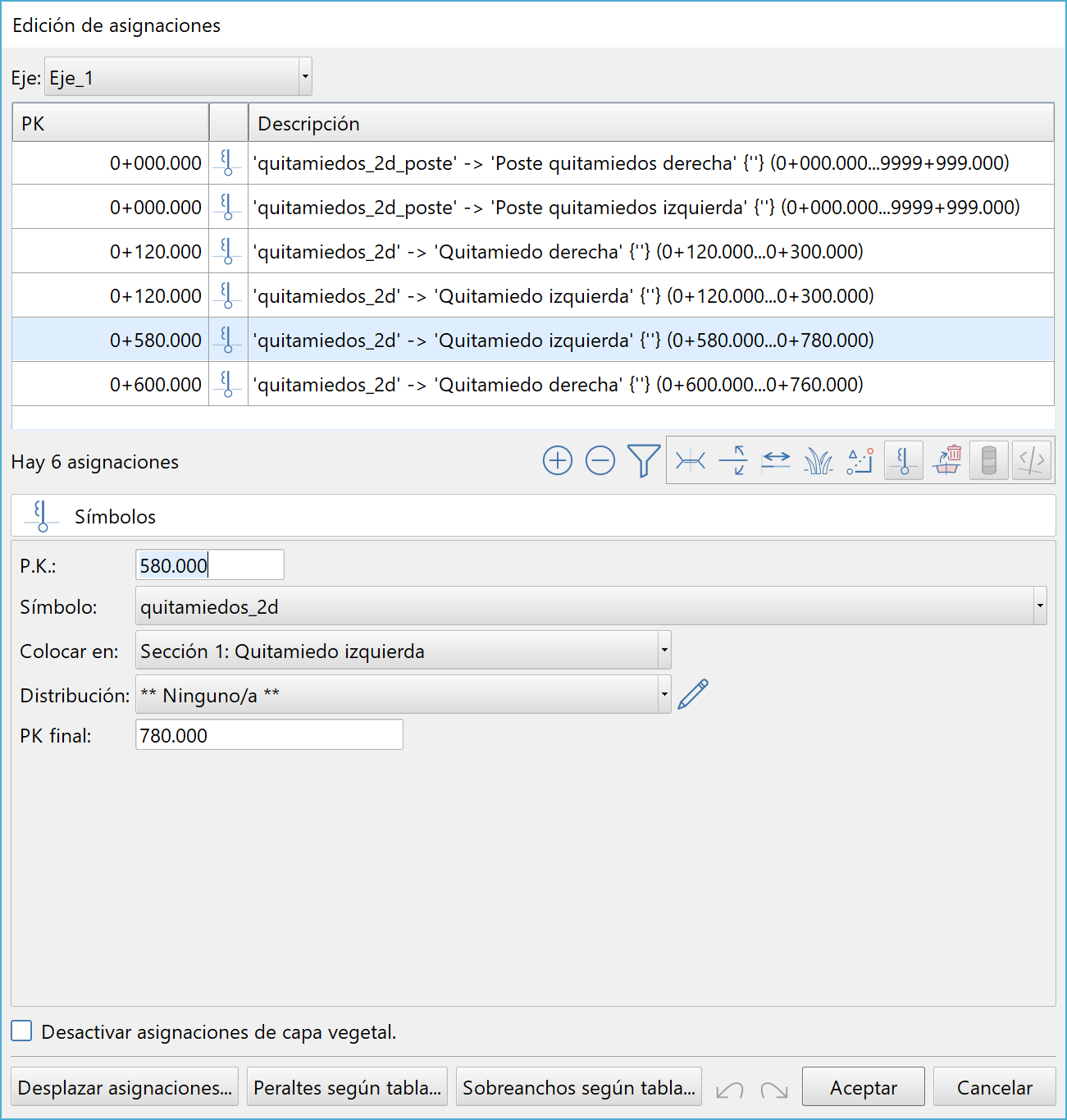

Editor de asignaciones de símbolos lineales
