Para hacer más flexible el uso de la capa vegetal se puede definir la anchura mínima y máxima a izquierda y derecha del eje. Cada límite puede ser una distancia al eje o una intersección con una entidad dibujada en planta.

Desde el Editor de asignaciones de trazado, al añadir o modificar una asignación de capa vegetal se pueden indicar los parámetros de la Anchura determinada tanto interiores como exteriores. La interpretación es:

•No se considerará capa vegetal entre los límites interiores.

•La anchura de la capa vegetal no sobrepasará los límites exteriores, sobre los que se podrán aplicarán los taludes específicos para esa capa vegetal.

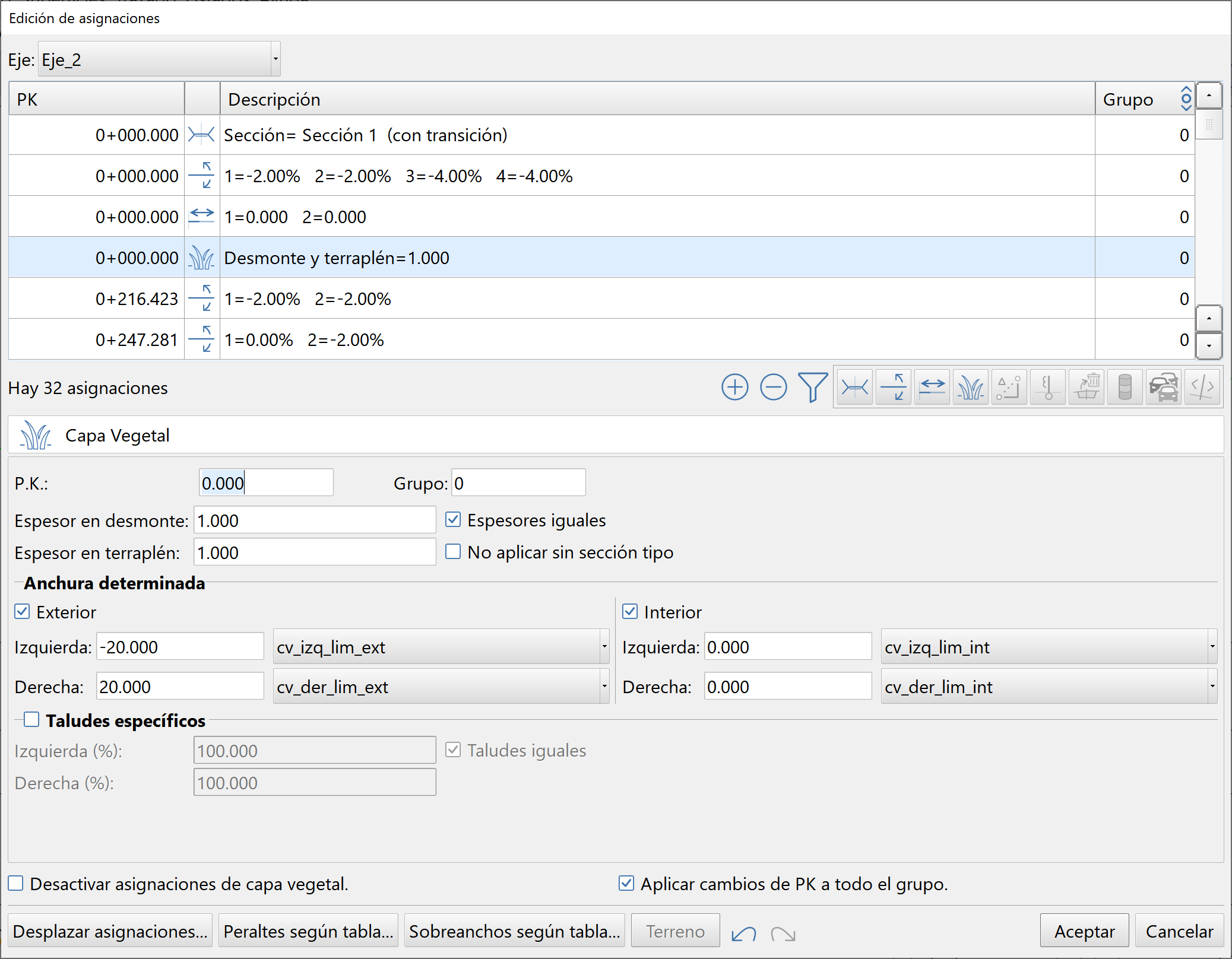

Definición de los límites exteriores e interiores de la capa vegetal a partir de un PK

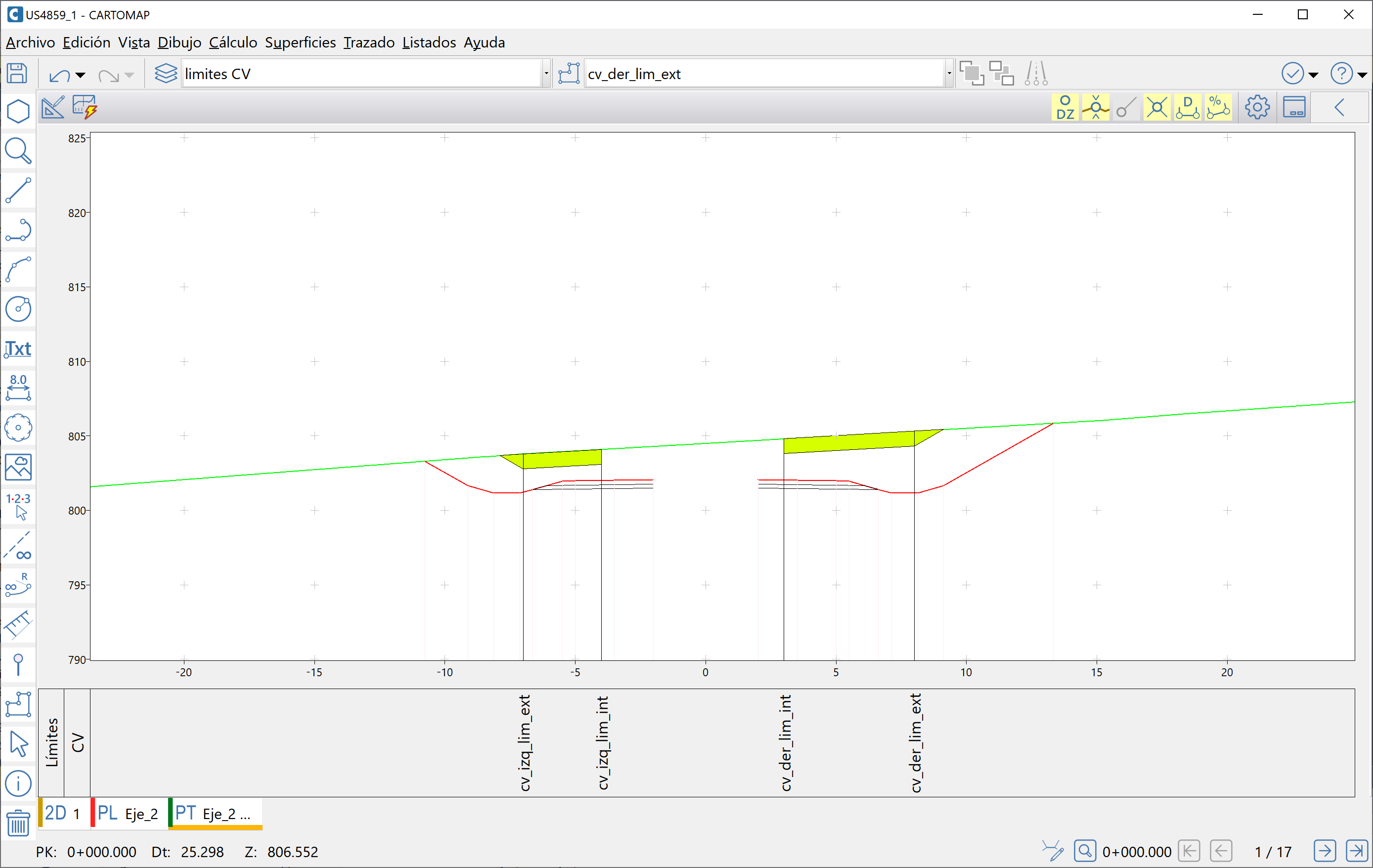

Resultado de una capa vegetal con límites interiores y exteriores a ambos lados
