<< Mostrar la tabla de contenidos >> Navegación:  Introducción > Novedades > CARTOMAP 9.6 build 2025.07

Importación LandXML        Ver Importar LandXML, datos de campo

Se importan datos de campo tomados con GPS de Leica, que utilizan los siguientes apartados:

Survey/GPSSetup y Survey/GPSVector

Se importan los puntos TargetPoint incluidos en estos apartados.

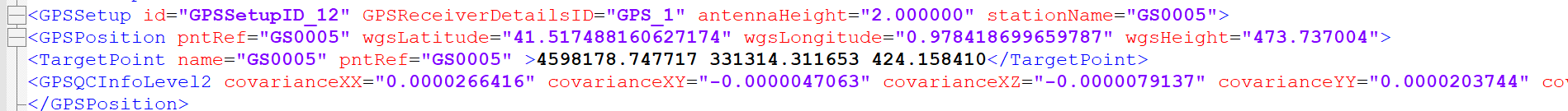

Apartado de LandXML GPSSetup

PlanFeatures

Se importan las geometrías incluidas en estos apartados.

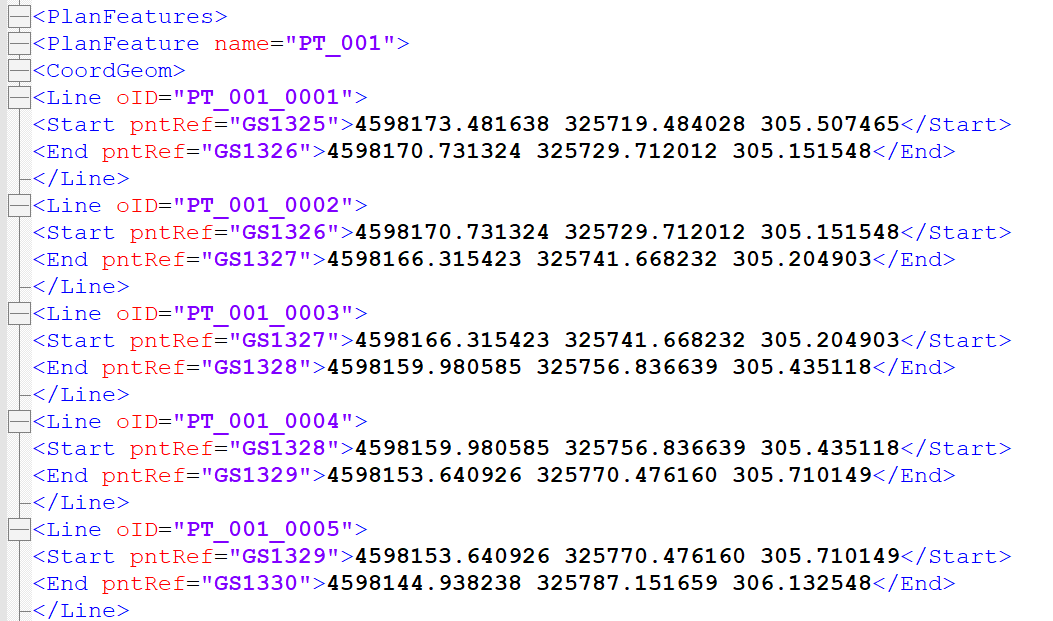

Apartado de LandXML PlanFeature

Exportación BIM/IFC        Ver Exportar BIM, paquetes de firme

Se han realizado importantes mejoras para optimizar los archivos IFC/BIM generados por CARTOMAP, orientados a facilitar su uso dentro del proceso BIM.

Unión de paquetes de firme transversalmente y longitudinalmente

CARTOMAP realiza un análisis automático de los paquetes de firme generando diversos bloques para cada QUAD de la obra proyectada. En esta versión se unen los bloques de un mismo paquete de firmes transversalmente y longitudinalmente, siempre que compartan superficies de contacto entre uno y otro Así se puede aglutinar cada paquete de firmes a lo largo de un eje en un único bloque, facilitando su análisis y representación. También se puede dividir la unión longitudinal, por ejemplo, cada 20 metros, para realizar un análisis más detallado.

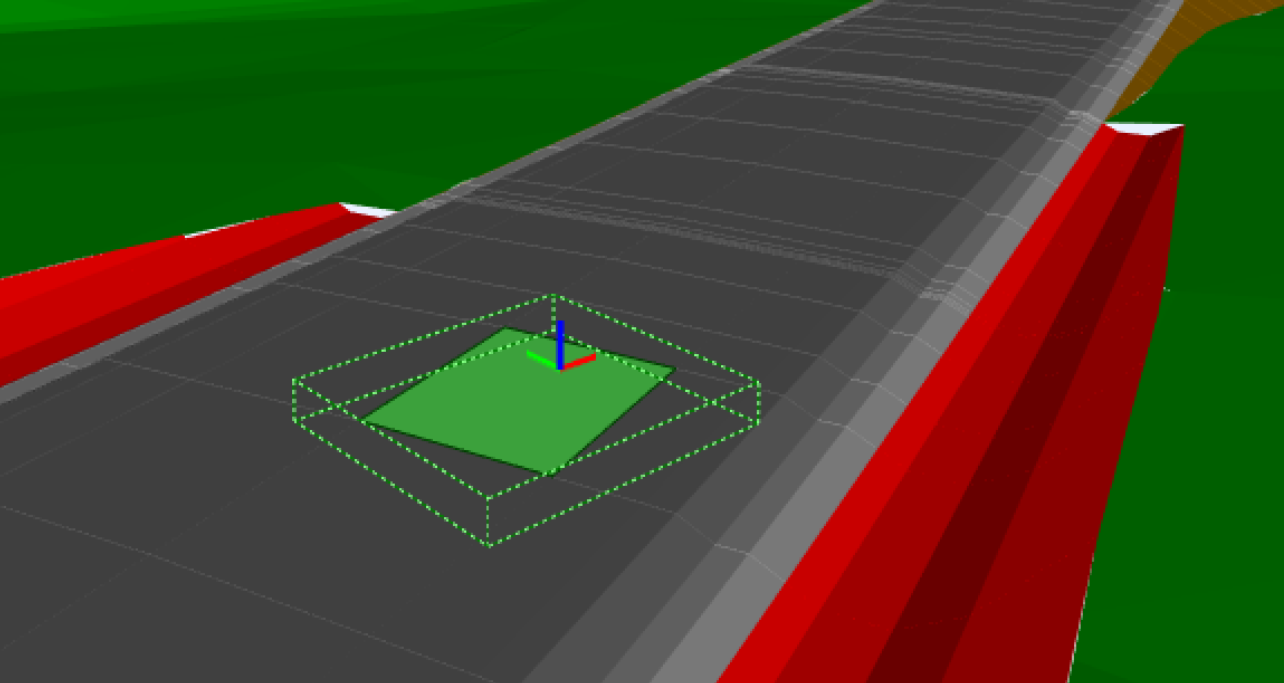

Bloque de un paquete de firmes asociado a un QUAD de forma individual.

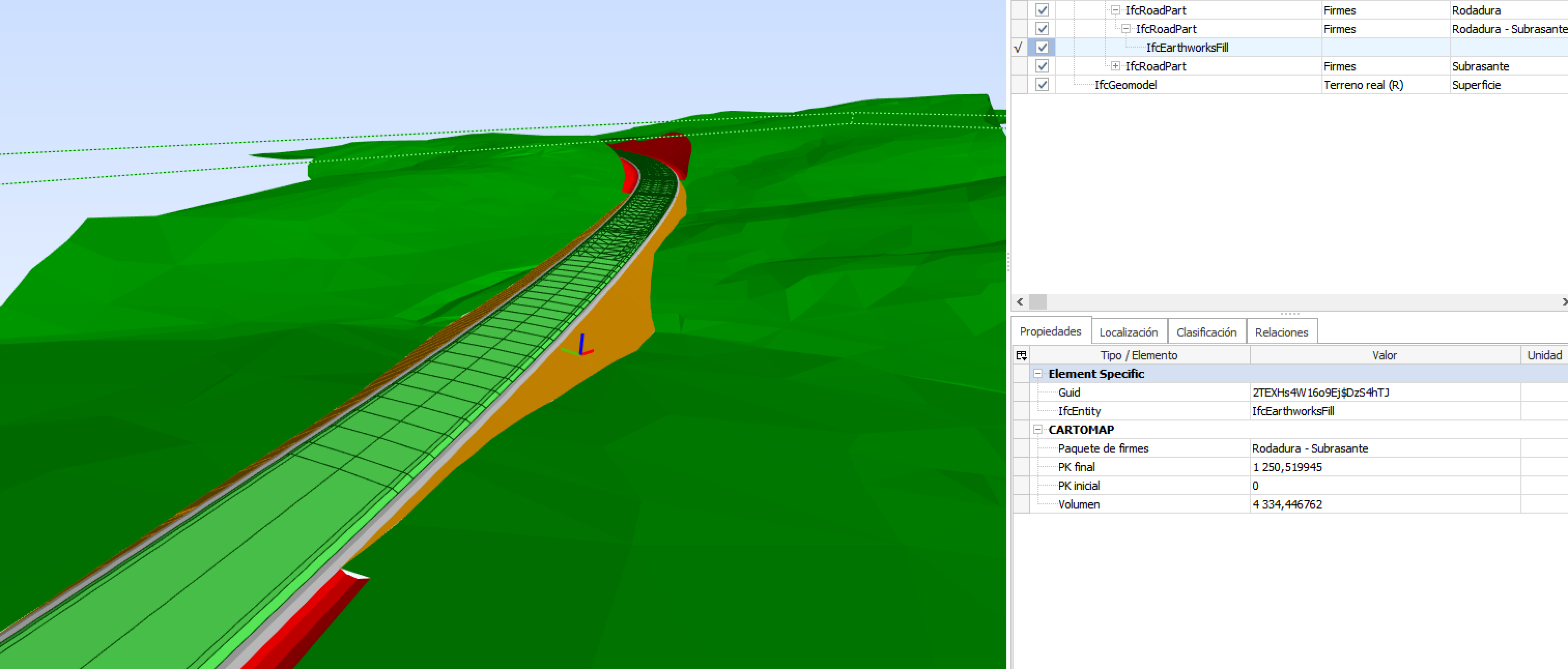

Vista de un paquete de firmes con todos sus bloques unidos a lo largo de un eje

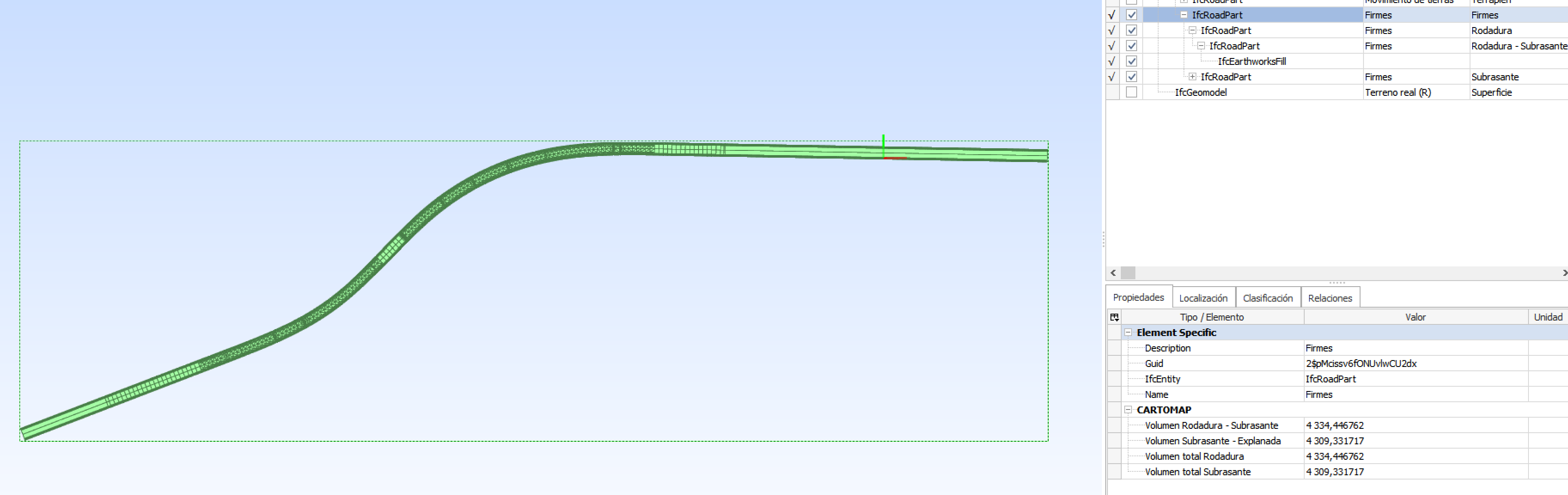

Vista superior con un paquete de firmes como bloque único para todo el eje

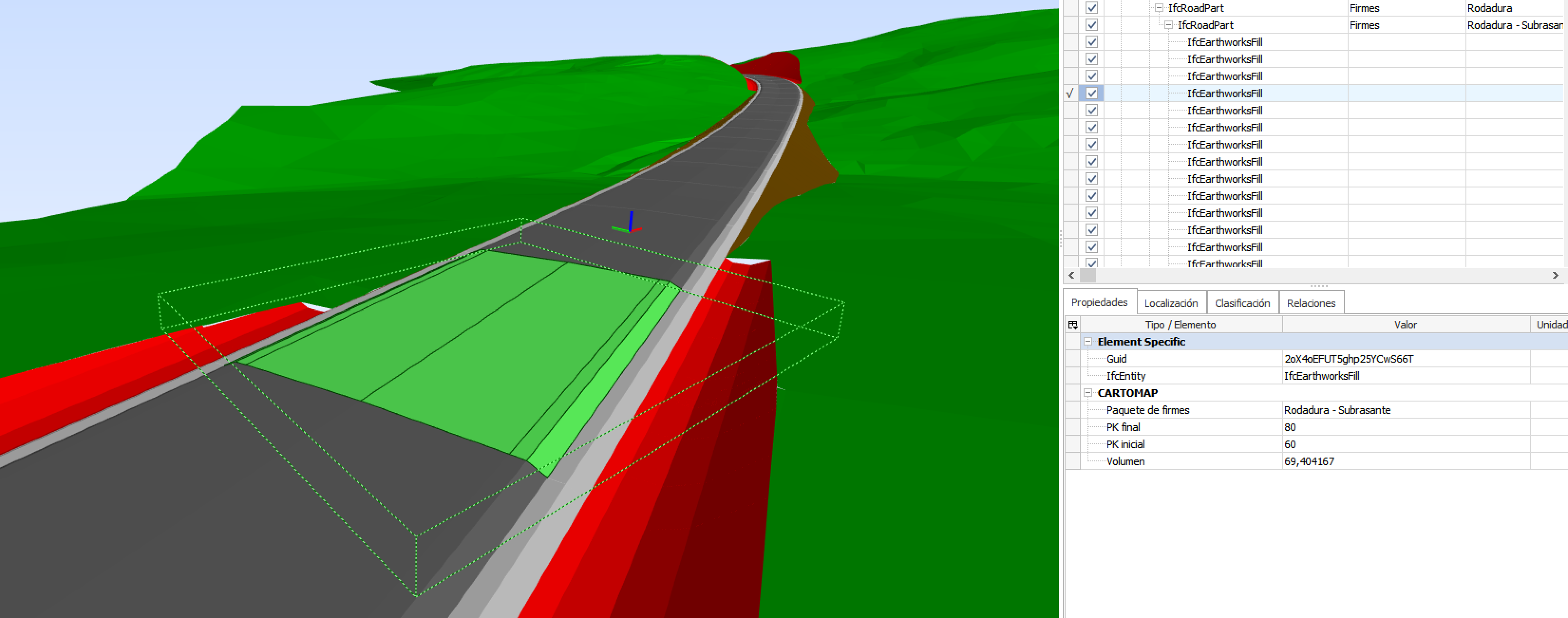

Vista de bloque unidos cada 20 metros, en este caso entre los PK 60 y 80

Selección de color en paquetes de firme automáticos

Ahora se asigna un color en base al nivel superior, utilizado como relleno, independientemente del nivel inferior.

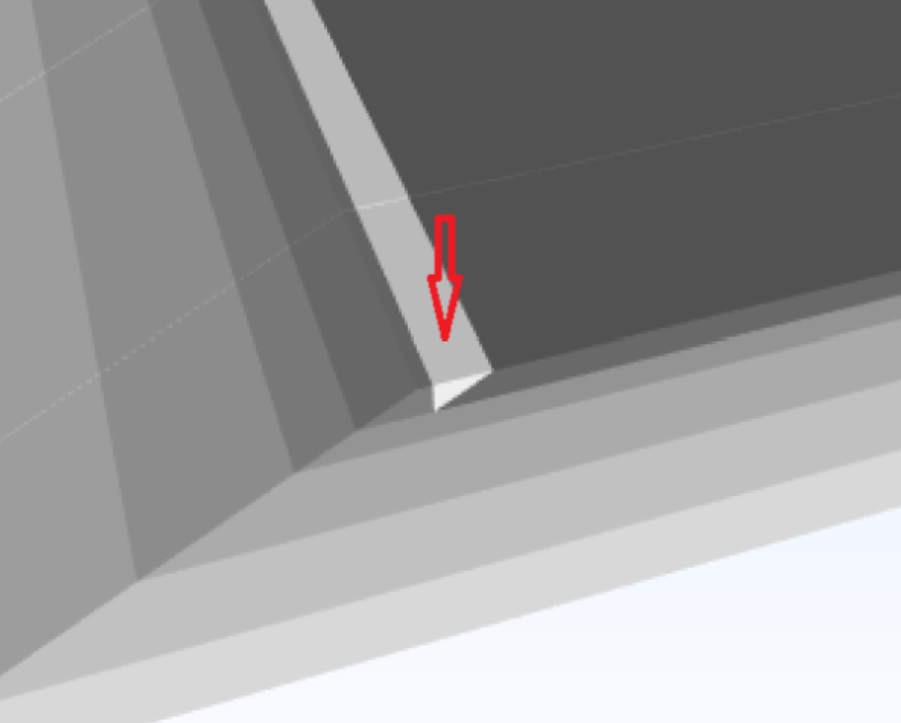

Colores asignados automáticamente en versiones previas

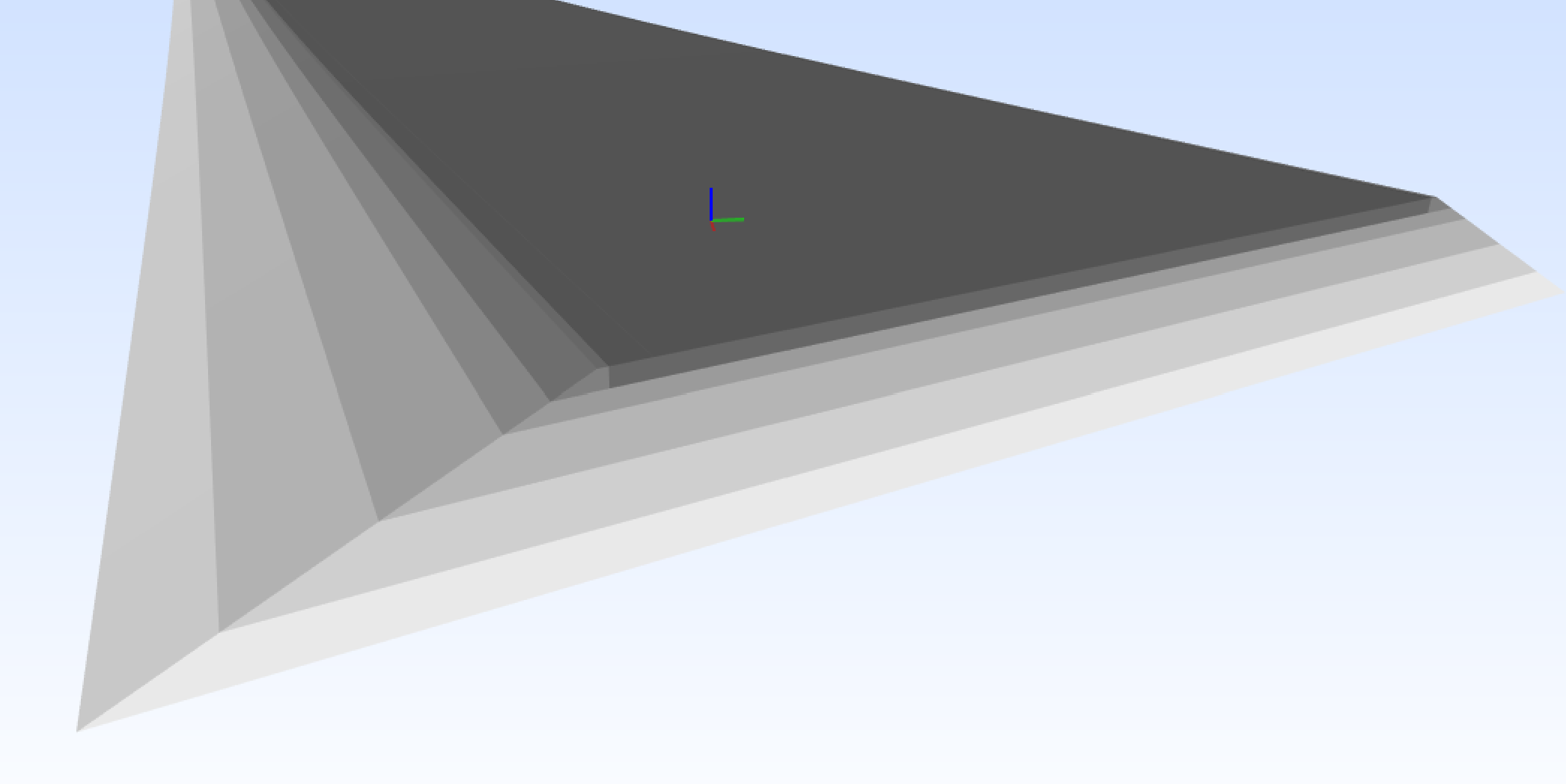

Color automático asignado según el nivel superior, de relleno
