<< Mostrar la tabla de contenidos >> Navegación:  Introducción > Novedades > CARTOMAP 9.6 build 2025.08

Azimut 360 sexagesimal GGG.MMSSsss

Se podía dar alguna discrepancia en alguna herramienta de CAD entre el dato entrado por el usuario y el dato visible. Ahora se hace la conversión adecuada, manteniendo el signo negativo en el caso de ángulos al sur o al oeste.

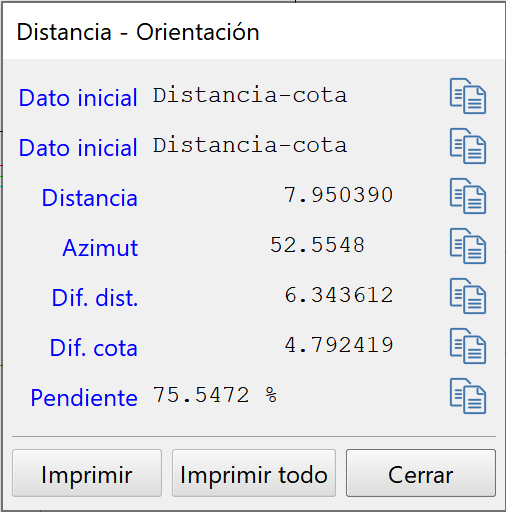

CAD - Información entre dos puntos adaptada a perfiles

Cuando se pide información entre 2 puntos, se muestra una nueva ventana adaptada a perfiles, en lugar de XYZ se muestra distancia y cota, y la pendiente en %:

Información entre dos puntos en perfiles

Distribuciones sin nivel de cota asignado

En las distribuciones de datos, longitudinales y transversales, se puede elegir la cota hasta la que llega la línea vertical que aparece en el perfil. Una de las posibilidades es que se prolongue hasta la cota del terreno, pero en alguna circunstancia se podía quedar sin un nivel de terreno asociado, originando un error. Ahora se evita dibujar esa línea incorrectamente definida.

Guitarras con cartografía proyectada

Se dibujan en el orden de definición para no solapar otros datos que se muestren con la anterior fila.

Guitarras en perfiles longitudinales y transversales

Se deja un margen de 1mm entre las cabeceras y las líneas de separación.

Se permite cualquier combinación de textos para igualar las cabeceras primarias.

En el caso de puntos en PK definidos por el usuario, y con sus datos, estos no utilizaban correctamente el tipo de letra. Ahora se puede usar un fondo opaco, o semitransparente, desplazamiento... para algunas presentaciones con datos agrupados en la misma fila. Al definir un fondo opaco, se dibuja una caja redondeada para mejorar su presentación.

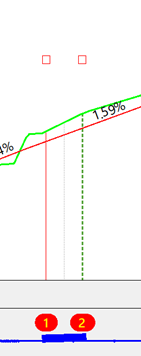

Guitarra con cartografía proyectada y puntos en PK definidos por el usuario mostrando sus datos

Edición gráfica de rasantes con puntos de paso

Al editar puntos de paso en una rasante, el perfil longitudinal cambiaba la zona visible de forma sustancial.
