Se ha mejorado sustancialmente la velocidad de respuesta de los modelos del terreno de malla regular y de los que tienen altimetría modificada.
Se nota especialmente al calcular QUADs, mostrar perfiles transversales, hacer una cubicación por malla, etc.

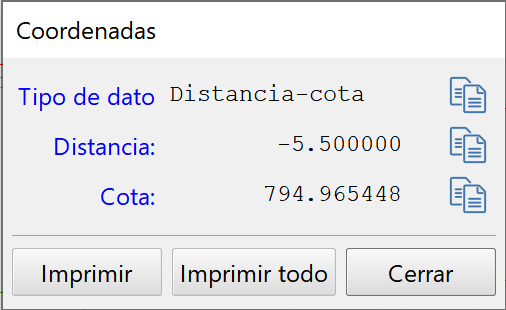

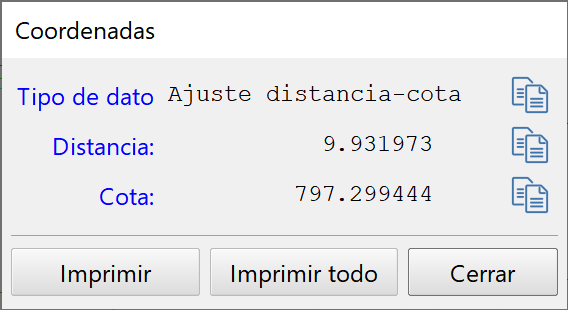

Al pedir información de coordenadas, el resultado se adapta al tipo de vista en perfiles longitudinales o transversales.
Información de coordenadas sobre perfiles
Se omitían los valores de prefijo, número de perfil inicial y sufijo.
Si se indica un número de perfil negativo, se mostrará su valor absoluto pero se irán decrementando. Es decir, poner un valor inicial de -50 generaría una secuencia de 50, 49, 48...

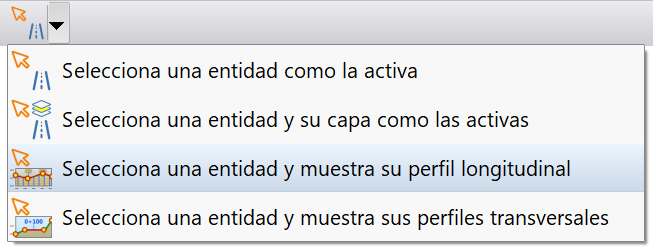

En la barra de funciones de la vista 2D se ha añadido un botón+menú que permite seleccionar una entidad para que sea la activa, para que lo sea junto con su capa, o para mostrar su perfil longitudinal o perfiles transversales. Agiliza el trabaja en proyectos con numerosas entidades sobre las que trabajar en sus perfiles.
Opciones del menú del selector de entidades y acciones
Se ha mejorado el uso del tipo de contenido Plano de comparación:

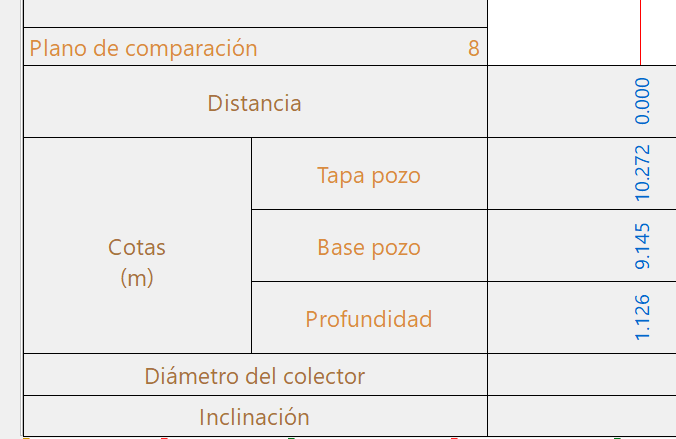

Plano de comparación en el perfil longitudinal
Este tipo de contenido se coloca automáticamente el primero de la lista, ya que era un requisito imprescindible.
Automáticamente se deja de numerar el eje de distancias y se evita numerar la primera cota en el eje de cotas.

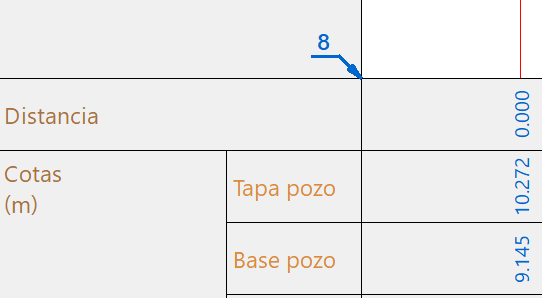

Si se dejan en blanco los textos de las cabeceras principal y secundaria, se colocará una flecha con la cota del plano de comparación.
Se usará el tipo de letra de la cabecera secundaria. El tipo de línea para la flecha se tomará del marco de la cabecera secundaria.
Flecha de acotación en el plano de comparación
Se puede establecer una alineación personalizada en el editor de tipos de letra de las cabeceras principal y secundaria. Esto permite que no queden siempre centrados en la celda.
Alineación personalizada en los textos de cabecera
Al terminar la exportación de perfiles transversales a DWG/DXF, podían dejar de verse las líneas de niveles del terreno.
Al terminar la exportación de perfiles transversales a DWG/DXF, podía mostrar en pantalla un grupo de perfiles distintos al que se veía antes de la exportación.

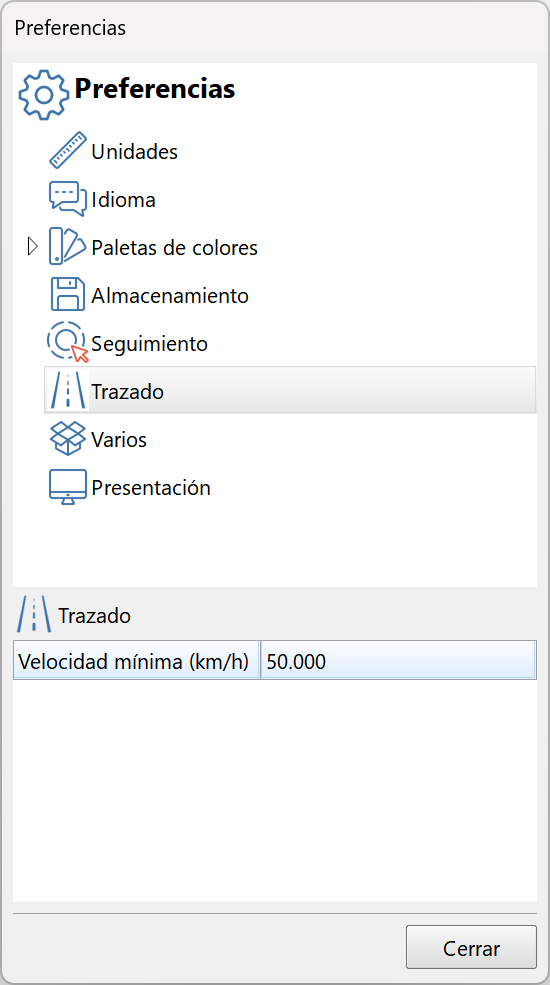

Para facilitar el uso de las funciones avanzadas de trazado (comprobación de normativa, alineaciones, etc) se puede establecer una velocidad mínima del trazado, que se usará cuando no se haya asignado una velocidad determinada en un eje de trazado.
Edición, de preferencias de trazado, con la velocidad mínima

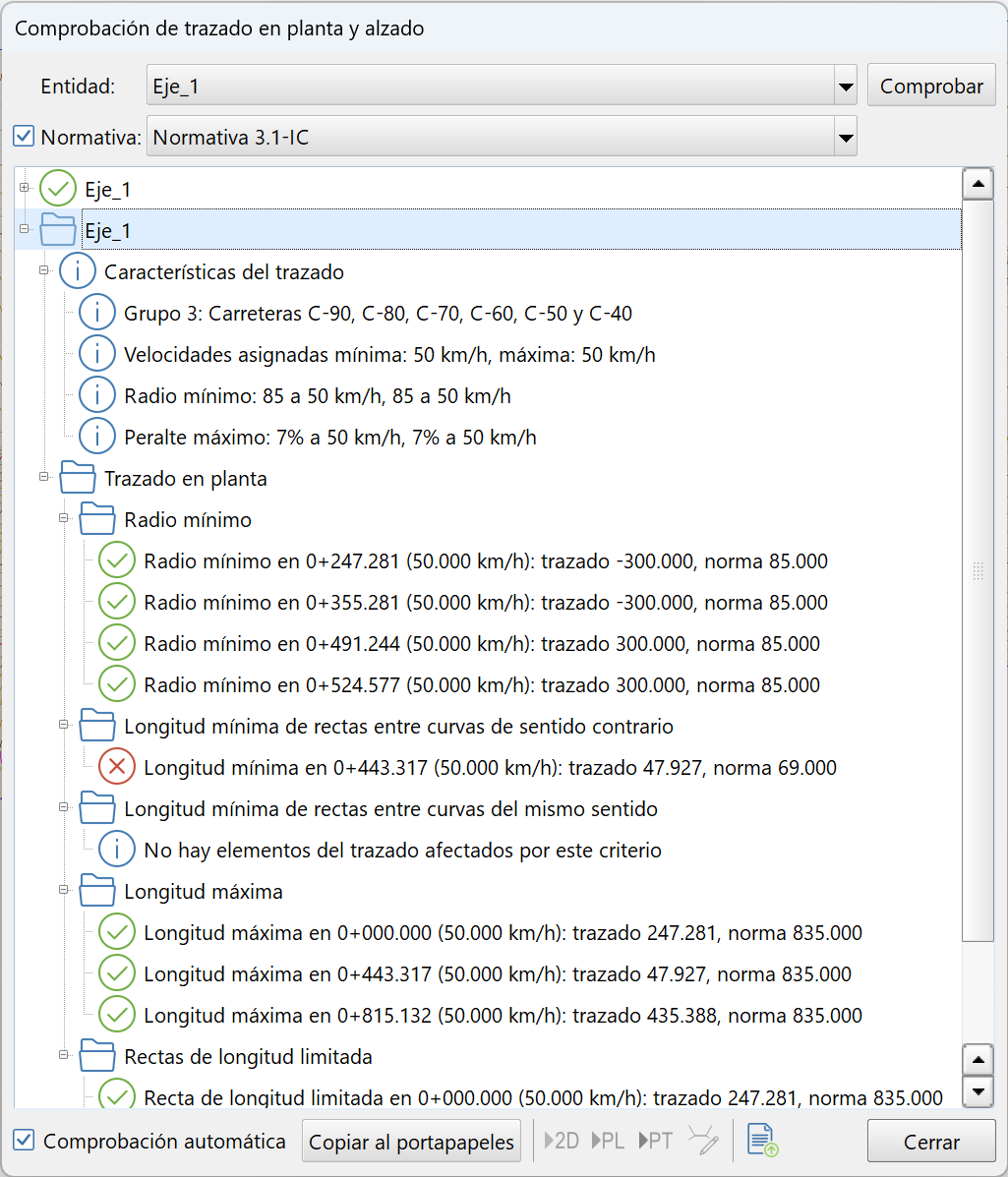

Por defecto, y de forma opcional, se utiliza la normativa española 3.1-IC al realizar la comprobación automática del trazado.
Comprobación del trazado incluyendo, opcionalmente, la normativa 3.1-IC
Se ha realizado diversas mejoras orientadas, básicamente, a facilitar el uso de geometrías complejas.
Se dispone de dos opciones para seleccionar el tramo del encadenamiento inicial o final, respectivamente, del tramo seleccionado.
Opciones de mostrar el tramo del encadenamiento inicial o final del tramo seleccionado

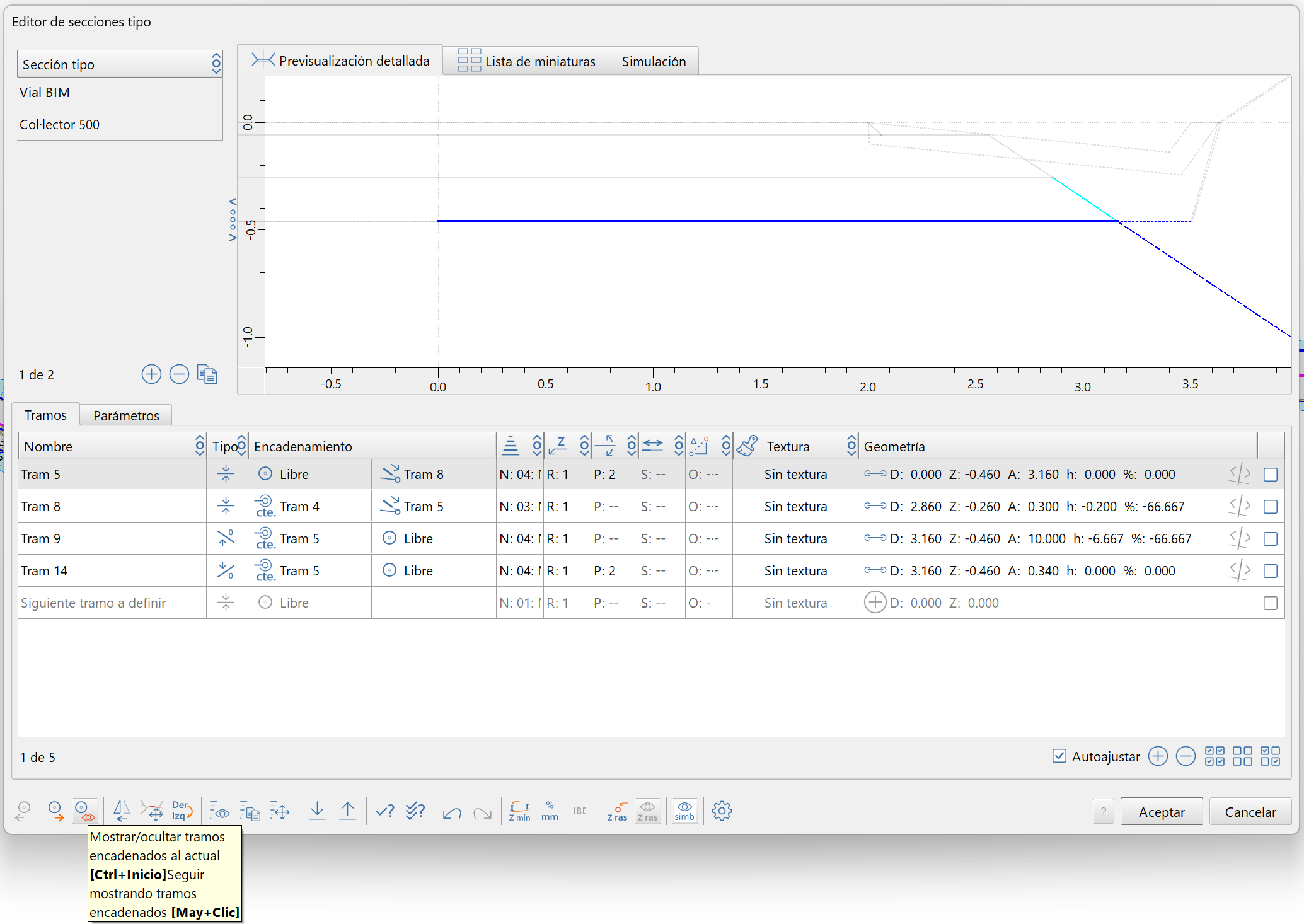

Se dispone de un a opción que selecciona todos los tramos dependientes del tramo actualmente seleccionado, los centra en la vista gráfica y dibuja en gris el resto de tramos, que se ocultan en la lista de tramos.
Editor de secciones mostrando los tramos dependientes de uno de ellos

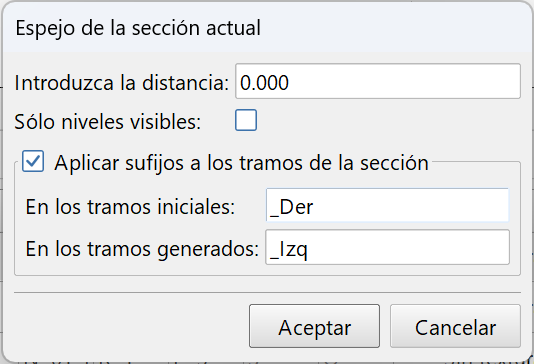

Al generar los tramos en espejo sobre una sección simétrica se pueden definir los sufijos que se aplicarán a los nuevos tramos.
Sección en espejo

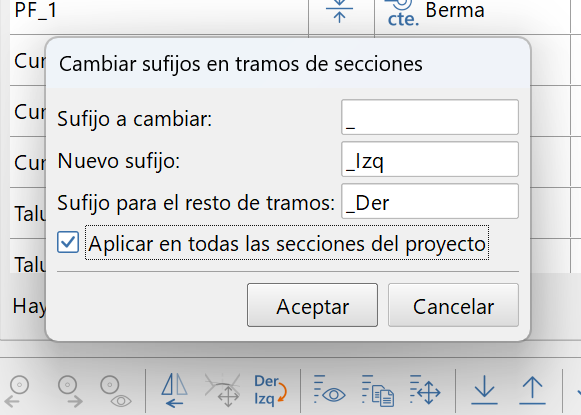

Esta opción permite modificar los sufijos de la sección tipo para que resulten más claros.
Cambiar sufijos de los tramos de una o más secciones

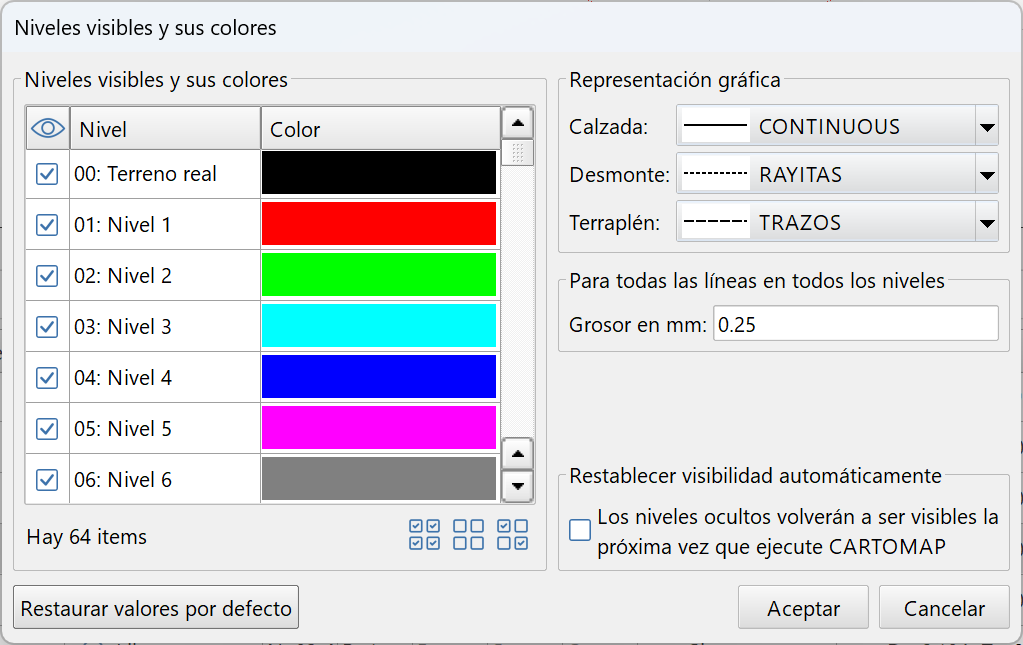

En monitores de muy alta resolución la sección tipo podía disminuir su visibilidad. Es posible establecer un grosor mínimo con el que se dibujarán todos los tramos de la sección; por defecto es de 0,25mm.
Editor de la visibilidad y color de los niveles de la sección, con el grosor mínimo de las líneas
Se han establecido diversos tipos de contenido que se pueden usar en tratamientos posteriores (visualización, filtrado, etc.).

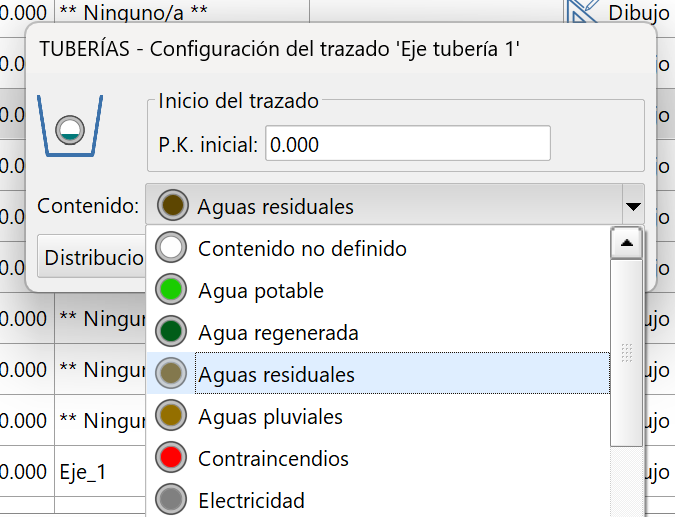

En la configuración de ejes de trazado de tuberías es posible indicar su tipo de contenido:
Elección del contenido de un eje de tuberías

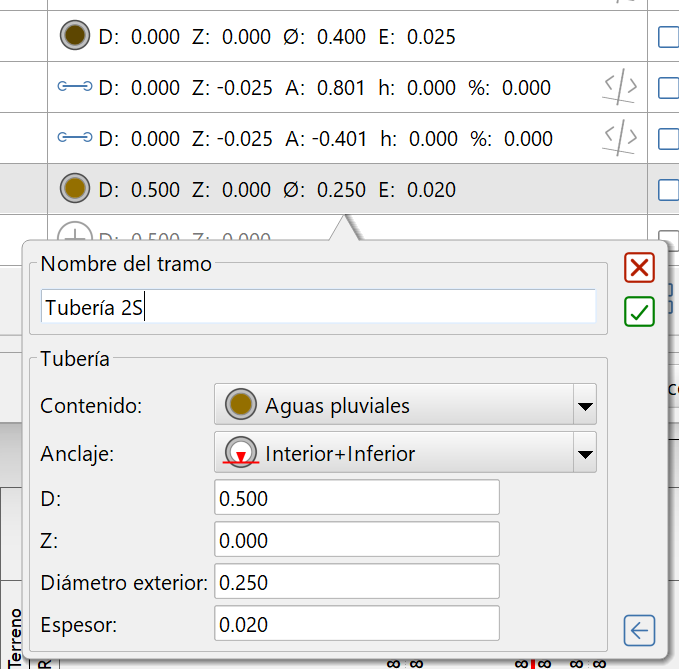

Al definir tramos de tipo tubería se puede indicar su tipo de contenido. El icono de la tubería, en la lista de tramos, mostrará su contenido.
Editor de tramos de tubería con el tipo de contenido

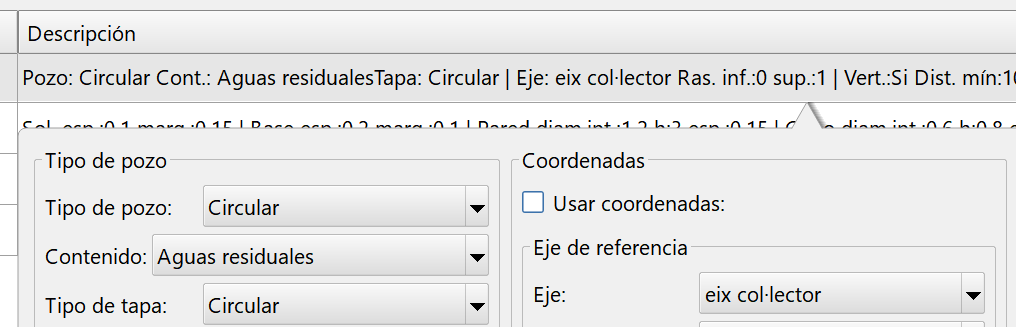

Los pozos de visita admiten indicar el tipo de contenido.
Las tuberías toman automáticamente su tipo de contenido del tramo de sección sobre el que se generan.
Definición del contenido en pozos

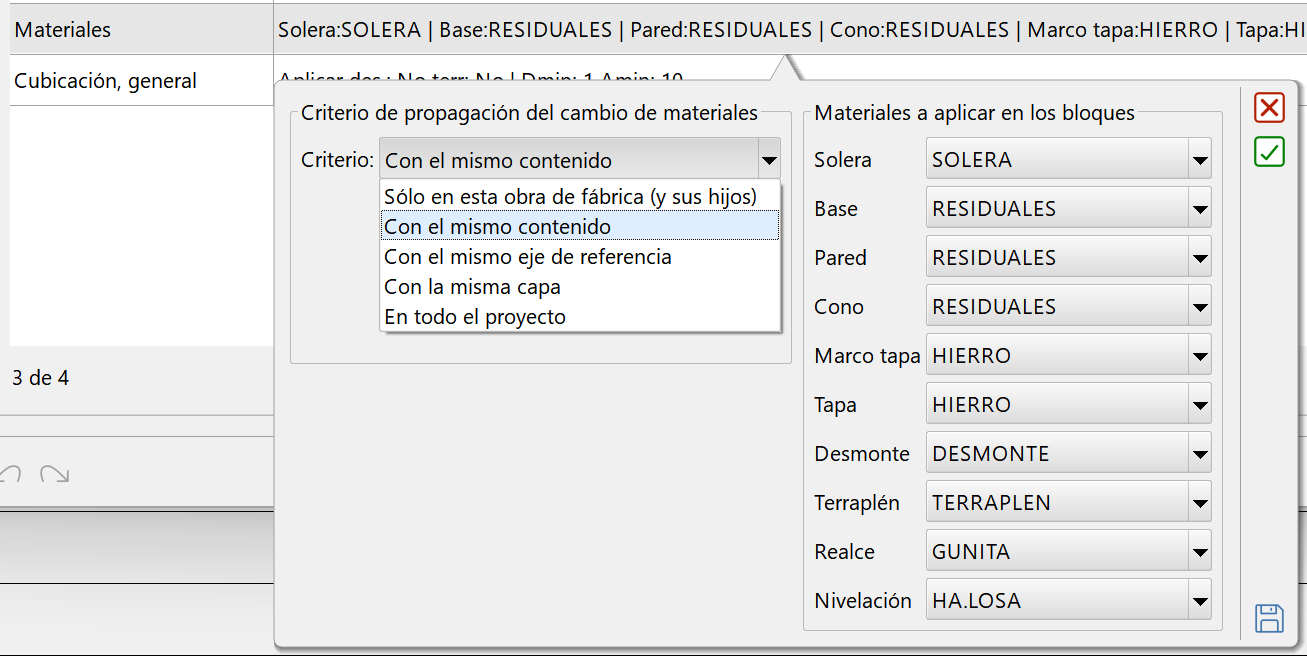

Al modificar materiales en las obras de fábrica se puede establecer un criterio de propagación, con opción de propagarlos a los del mismo contenido (en pozos y tuberías)
Edición de materiales de obras de fábrica

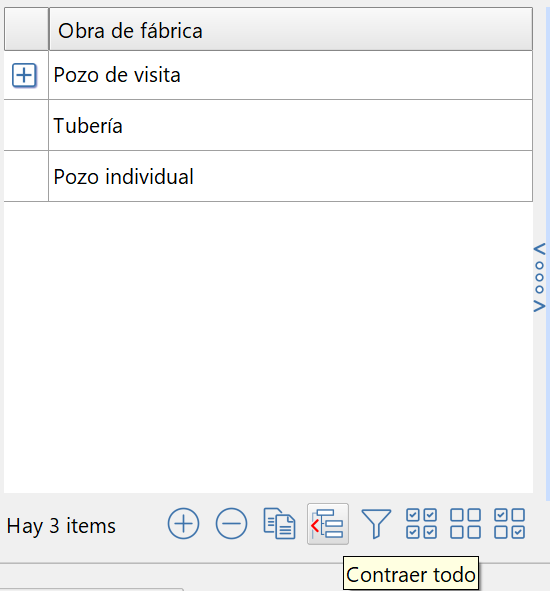

Algunas obras automáticas pueden generar numerosas obras descendientes de ella, llenando la lista y complicando su uso.
Opción para contraer TODAS las obras de fábrica a su nivel superior

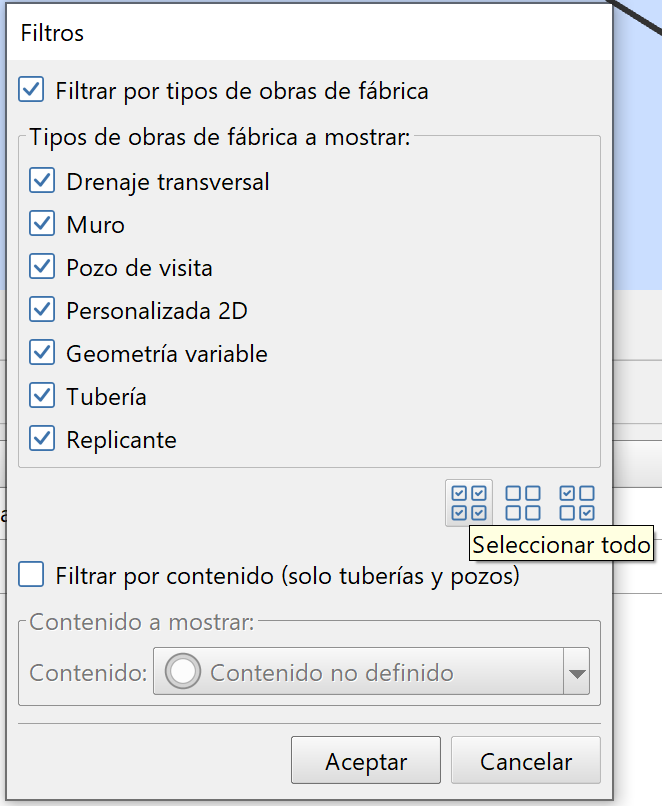

Para filtrar el contenido de la lista de obras según el tipo de obra y/o el contenido (residual, pluvial, etc.)
Filtrado de obras de fábrica

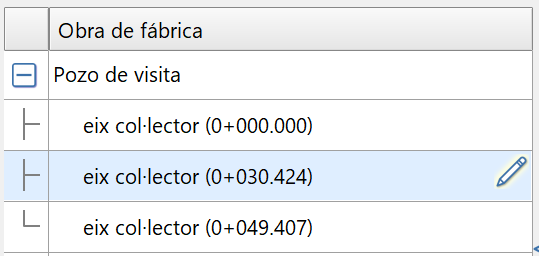

Al generar pozos de forma automática, se nombran los hijos con el eje y el PK entre paréntesis.
Se puede modificar el nombre (de cualquier obra) y CARTOMAP lo tendrá en cuenta al recalcular pozos.

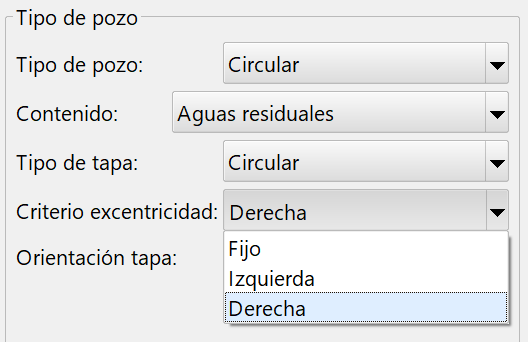

Se puede establecer un criterio fijo, dando un azimut determinado, o a la derecha o a la izquierda del eje.

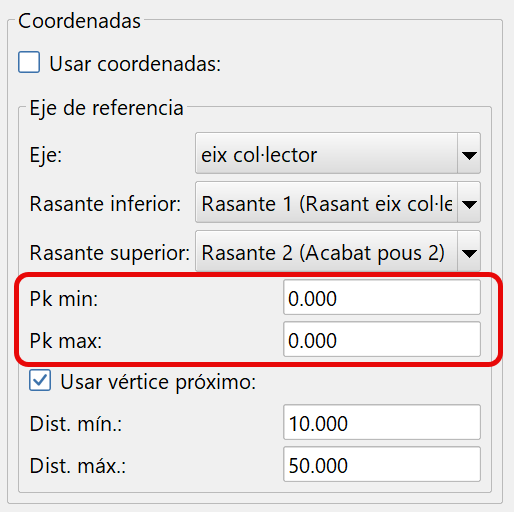

Al usar un eje de referencia, para el cálculo automático, se pueden indicar el PK inicial y final
Se pueden crear pozos individuales ajustando la tapa respecto a un nivel y se ajustará su altura manteniendo la cota inferior interior del pozo.

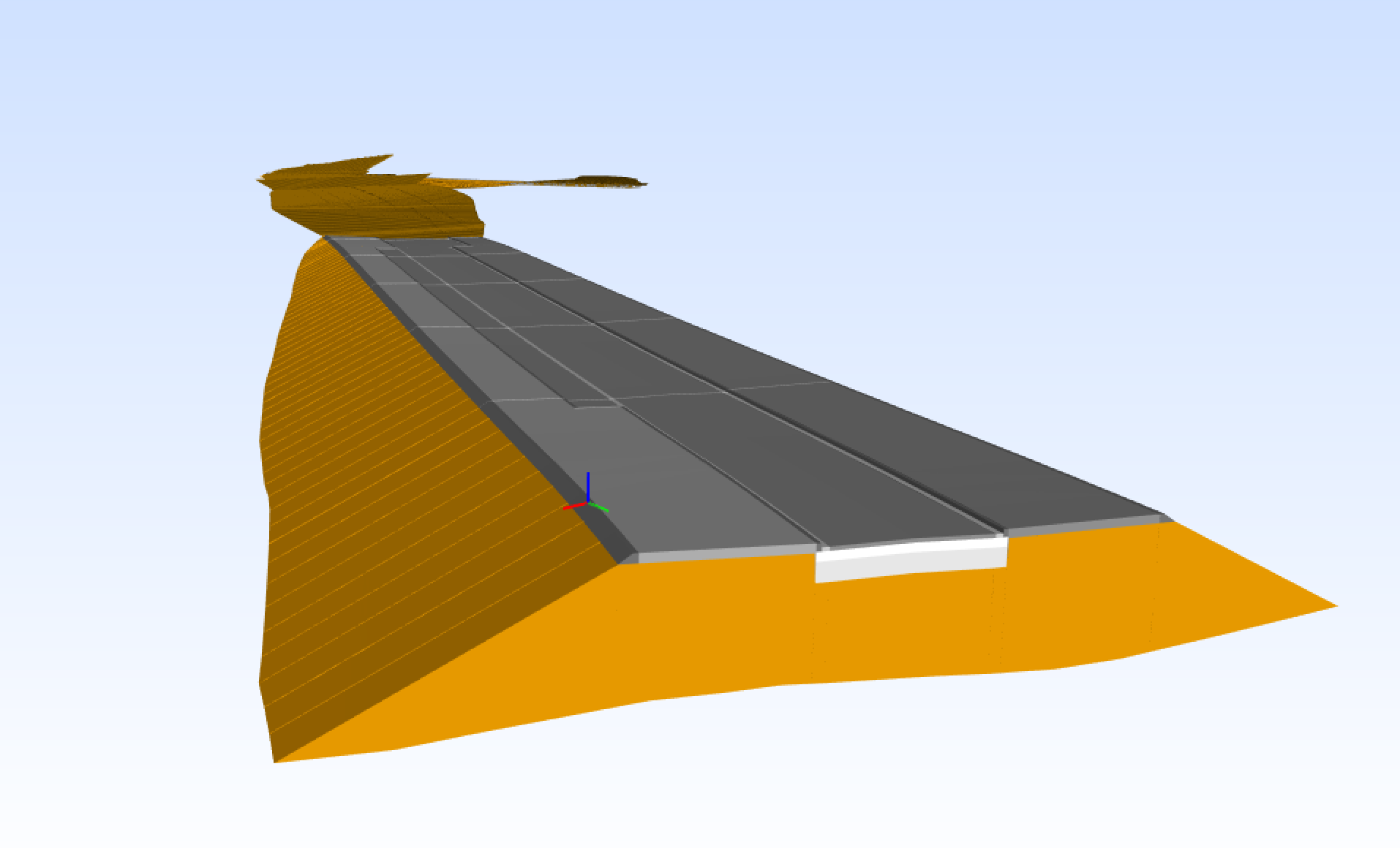

La exportación de paquetes de firme y zonas de desmonte y terraplén se ha mejorado para el tratamiento de geometrías de mayor complejidad.
Exportación BIM/IFC de una obra con geometrías variables, recortes, etc.
