<< Mostrar la tabla de contenidos >> CARTOMAP 9.6 build 2025.11 |
![]() ![]()
|
Desde la opción Archivo > Importar > Datos de campo > Observaciones angulares se soporta un nuevo formato, con la extensión ctm_obs, que permite una rápida entrada de datos de estaciones, estacionamientos, visuales y puntos.

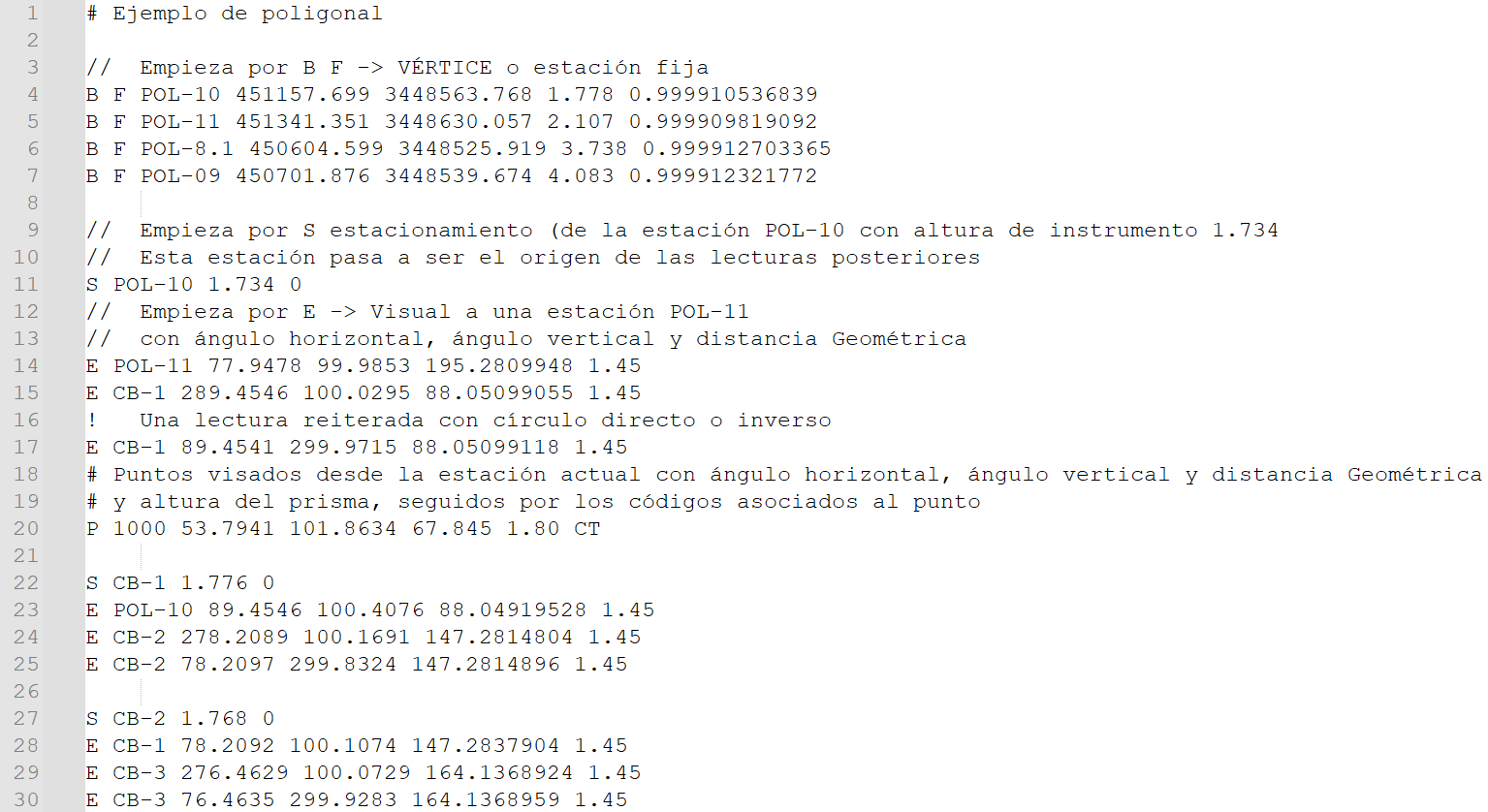

Ejemplo de archivo ctm_obs para entrada rápida de los datos de una poligonal
Se toleran errores por duplicidad en archivos GML de fuentes distintas a Catastro.
Las obras de fábrica se exportan a DWG/DXF como bloques, facilitando el procesamiento en otros sistemas.

Vista 3D, desde AutoCAD, con las obras de fábrica generadas por CARTOMAP

Pasarela con 8 columnas y estribos inicial y final con cimentaciones, pilotes, apoyos elastoméricos y la pasarela con extrusión 3D a lo largo del eje.
En un contexto con dispositivos (monitores UHD/4K, impresoras...) con resoluciones muy altas, las líneas de grosor 0.0 (el grosor por defecto) podían verse excesivamente finas.
Se puede establecer un grosor mínimo (en mm) en Edición > Preferencias > Presentación.

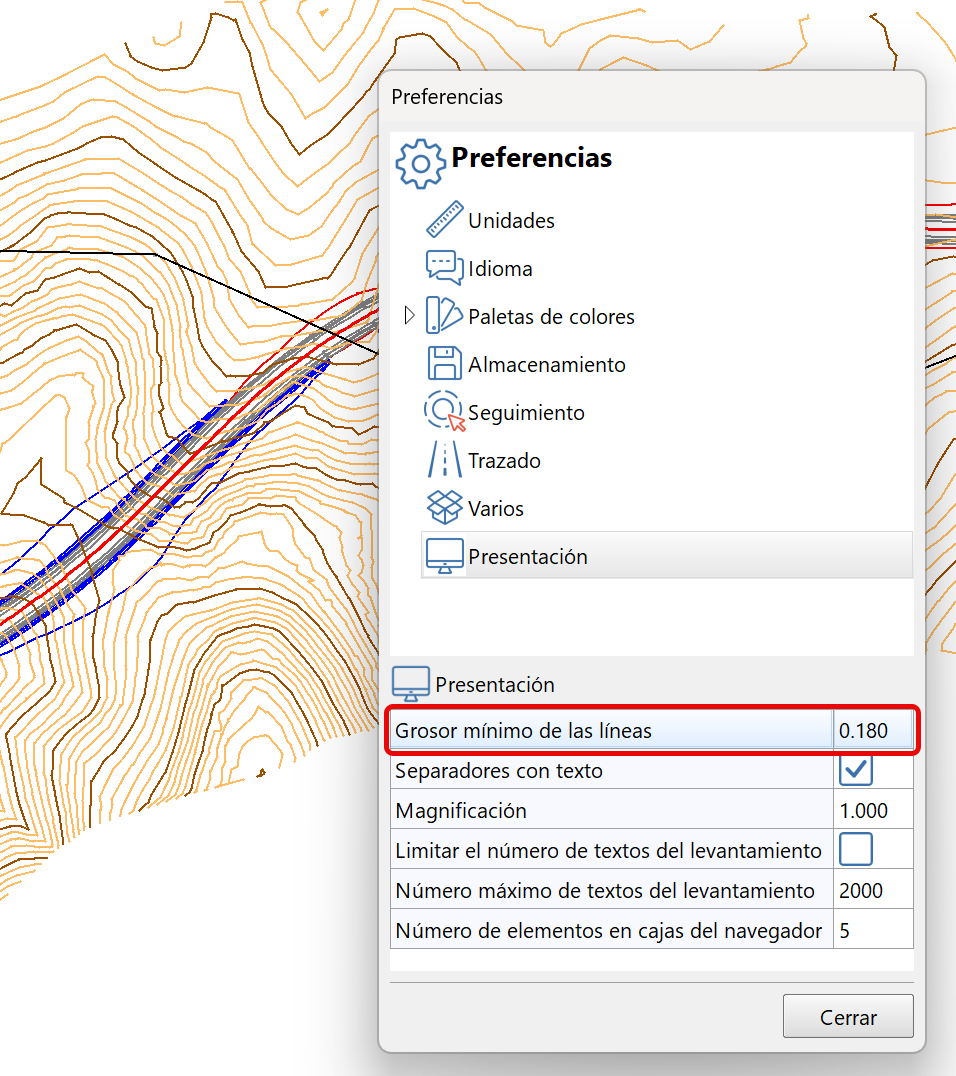

Grosor mínimo de líneas (en mm)
En primera ejecución, tras una instalación, se habilita la captura XYZ y el ajuste manual.
El ajuste manual se desactiva (gris) tanto al arrancar CARTOMAP como al editar las capturas. Esto evita que se pida el ajuste de coordenadas de forma continuada, pero mantiene su uso al pulsar la tecla [Alt].
El editor de capturas refleja el cambio al hacer clic en un check, añadiendo o eliminando la herramienta en la barra de capturas.
Algunos formatos no se mostraban adecuadamente. Las ortofotos (GeoTIFF, ECW...) se mostraban bien incluso en condiciones adversas.

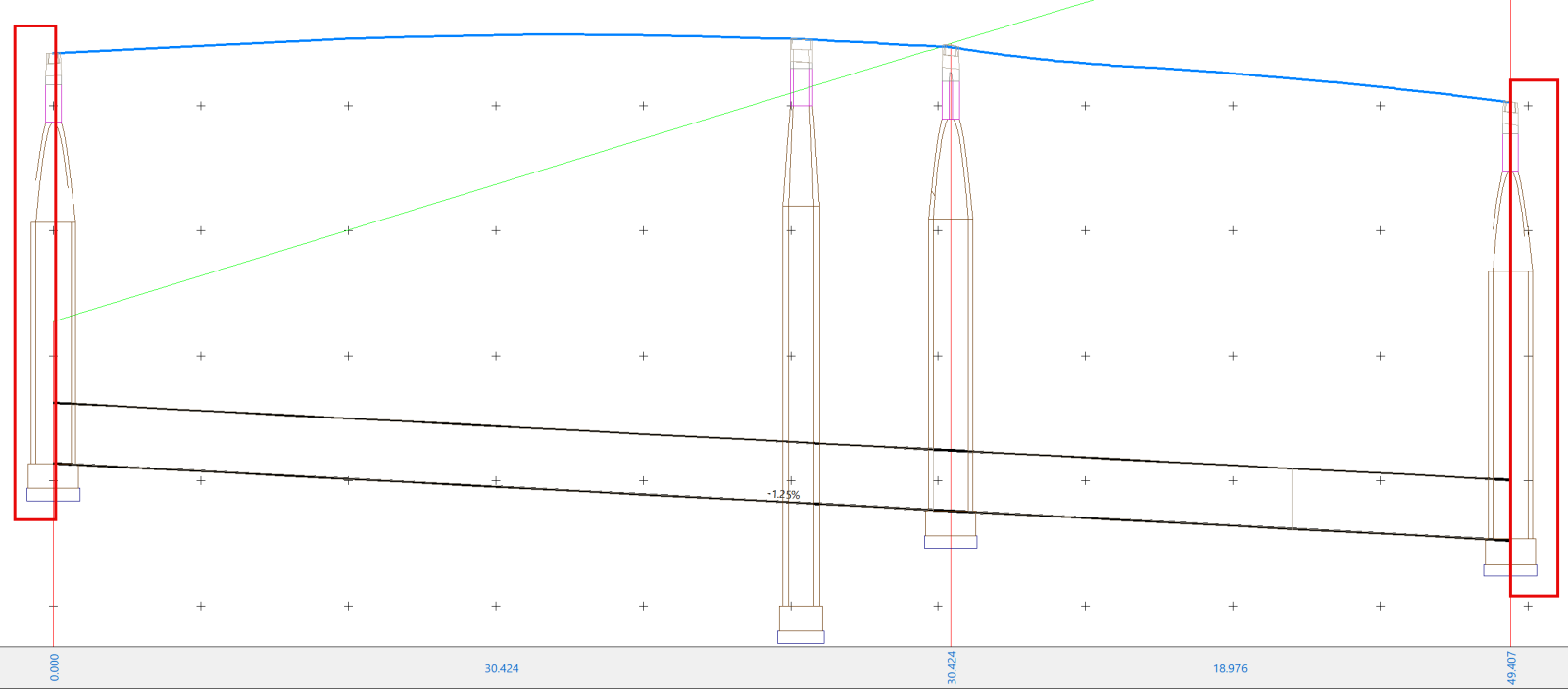

Las obras de fábrica quedaban "cortadas" al inicio y fin de un perfil. Ahora se extienden más allá siguiendo el azimut en planta de entrada/salida del eje.

Las zonas en rojo no se mostraban
Se añade una opción, en el cálculo de QUADs, para considerar la transición entre una zanja de tubería y los diversos pozos que encuentre en su camino. Se puede ajustar la anchura para preservar un margen de trabajo sobre el pozo y también la cota para ajustar el fondo de la zanja y los tramos por debajo de la rasante de la tubería.

Transición entre tuberías y pozos accesible desde el cálculo de QUADs

Vista en planta del fondo de una zanja que se amplía en las zonas de los pozos, sean circulares o cuadrados

Vista del perfil transversal de una zanja de tubería en la zona de un pozo ,con la zanja de la tubería ensanchada y con los tramos inferiores desplazados en cota
Se pueden generar nombres y puntos en los pozos generados automáticamente. Los puntos generados tendrán la posición inferior y centrada del pozo con la cota de la base de la pared y pueden contener diversos códigos asociados.

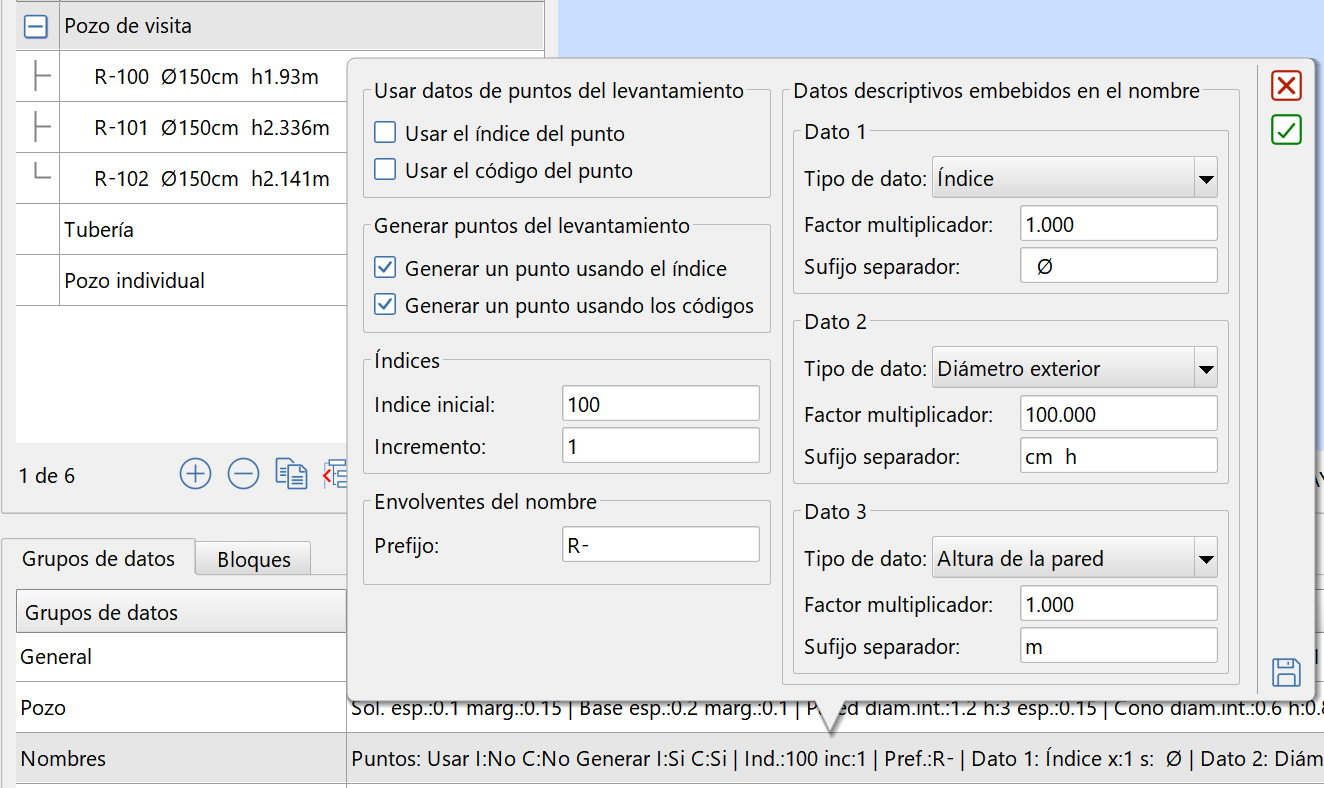

Pozos con nombres automáticos y generación de puntos con código

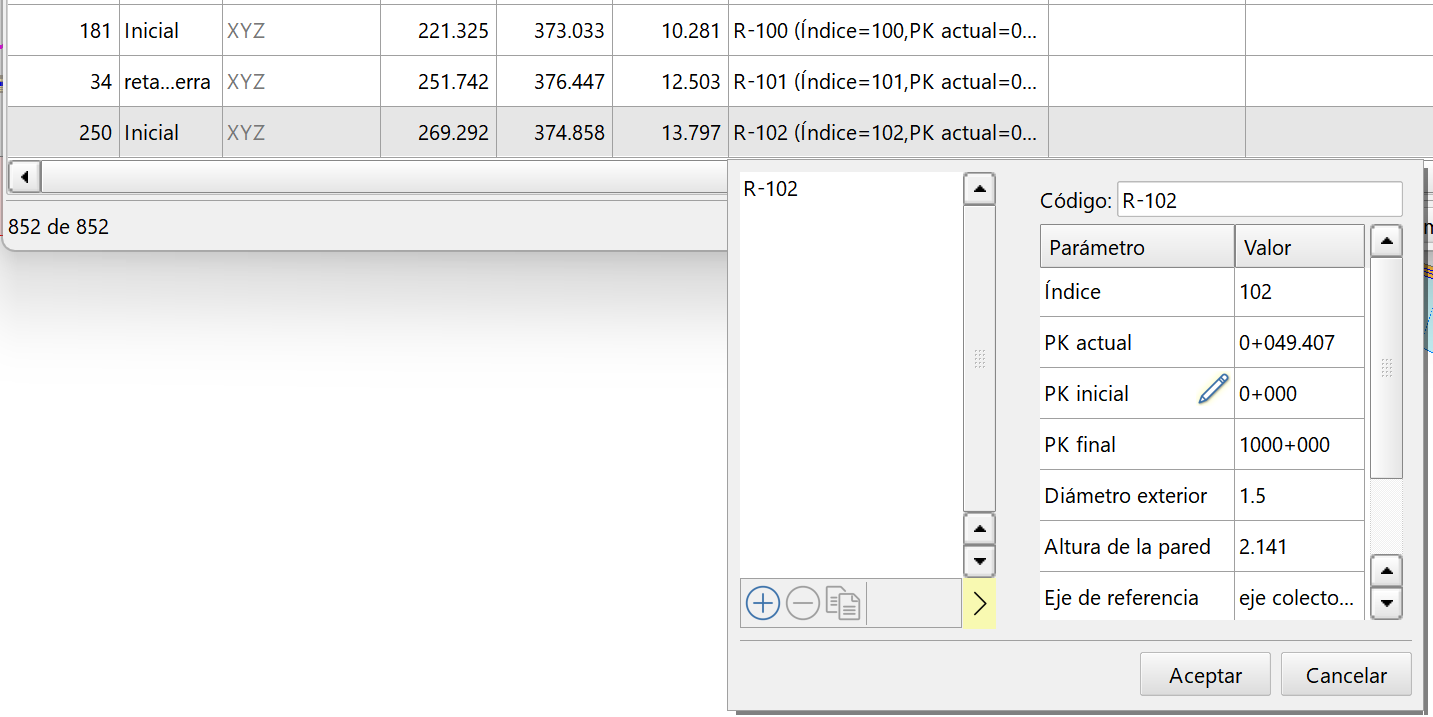

Puntos generados en la posición de los pozos con códigos asociados con diversa información
En ocasiones puede ser útil numerar los puntos en un listado de superficies de forma controlada, en lugar de usar su índice de punto. Para ello se dispone de la opción Renumerar a partir de un Valor inicial.

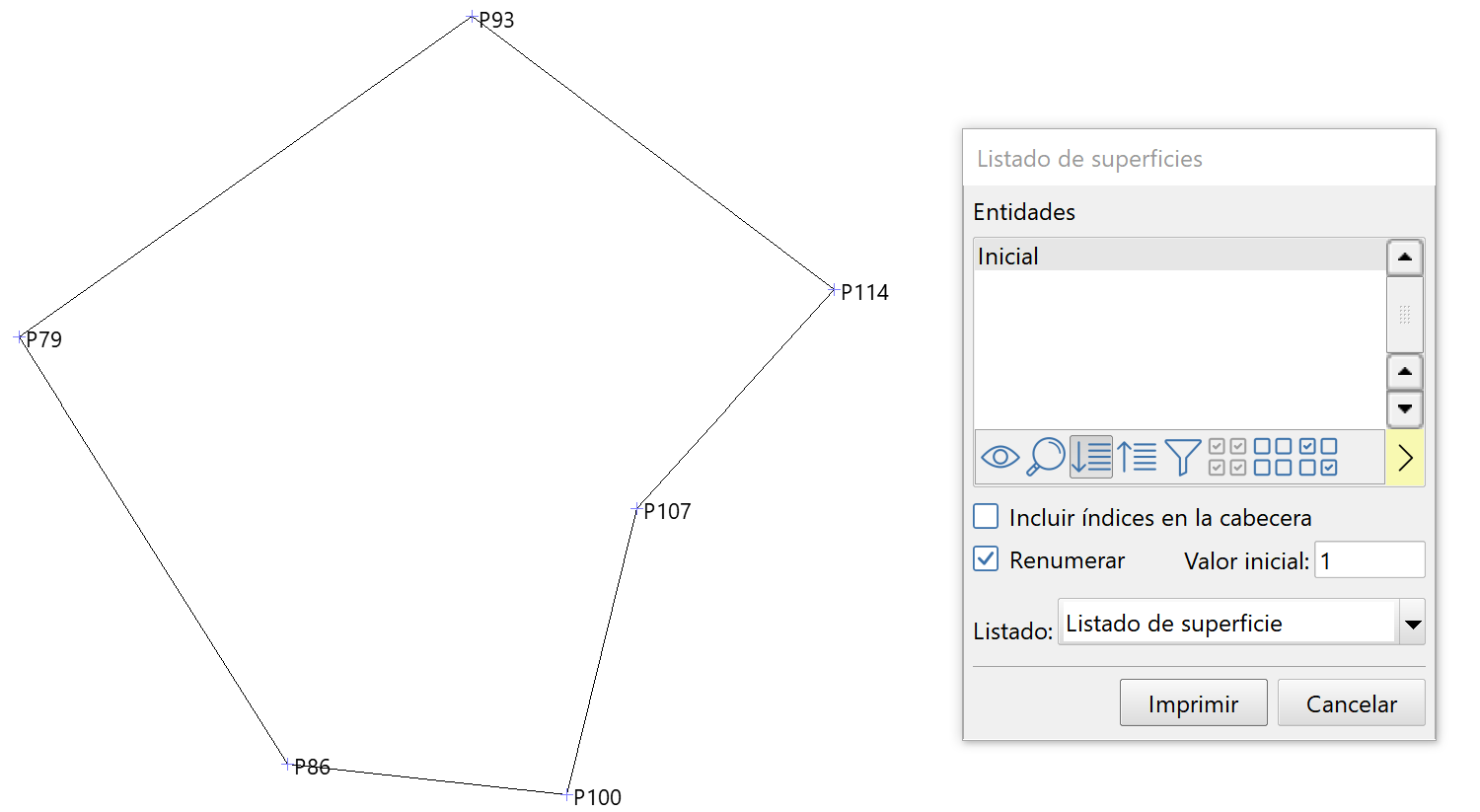

Datos de partida con la pantalla de generación del listado de superficie

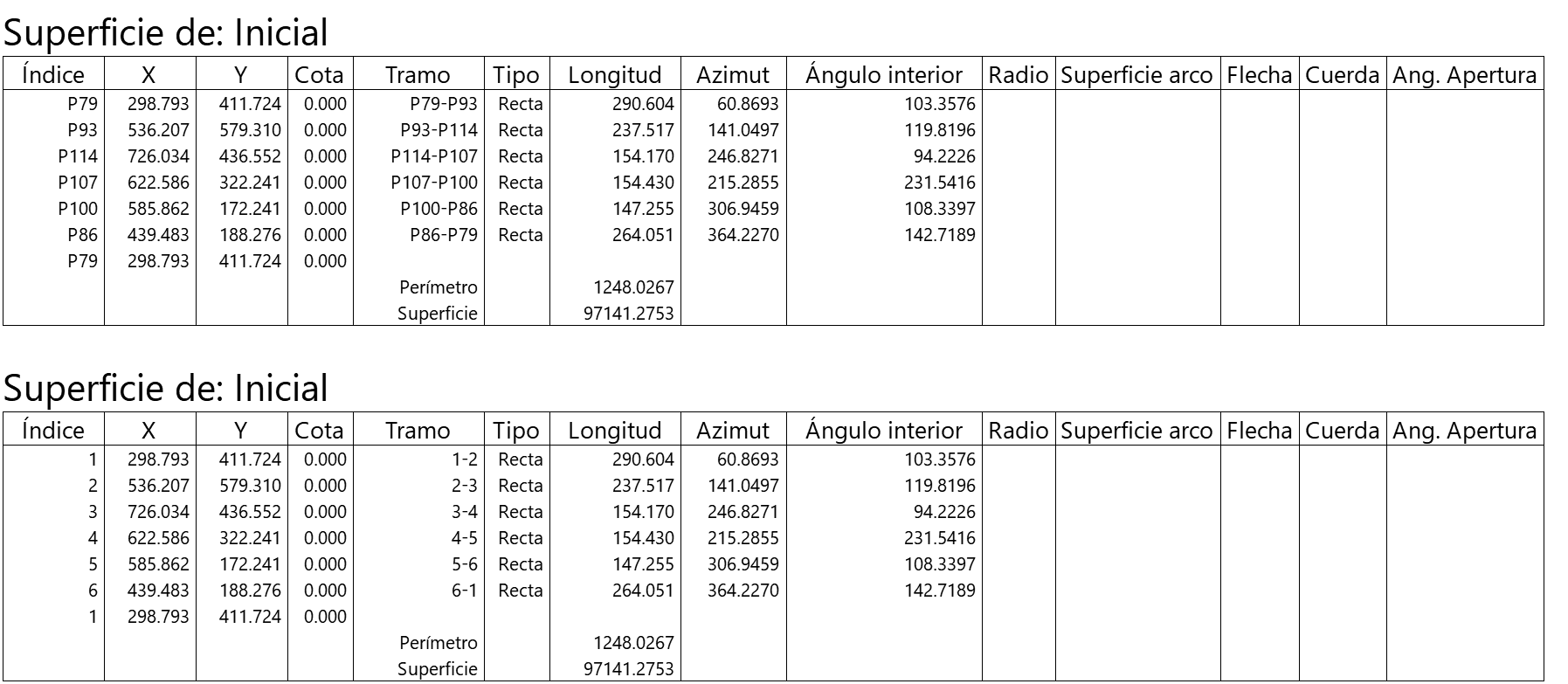

Dos listados de la misma superficie con los índices de los puntos o con la nueva renumeración
