Se pueden añadir tramos de tipo símbolo dentro de una sección tipo. El símbolo que se asignará en ese punto se establecerá posteriormente a través del editor de asignaciones. Es conveniente ubicar los símbolos en un nivel concreto para facilitar ocultarlos o mostrarlos en las diversas vistas.

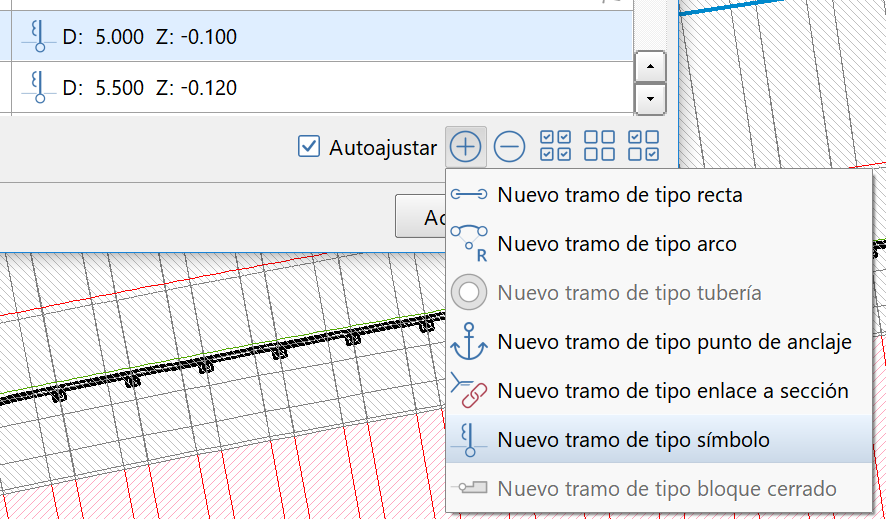

Menú con los tipos de tramo que se pueden añadir a una sección tipo

El símbolo aparecerá en el dibujo de la sección tipo como un triángulo con el vértice hacia arriba.

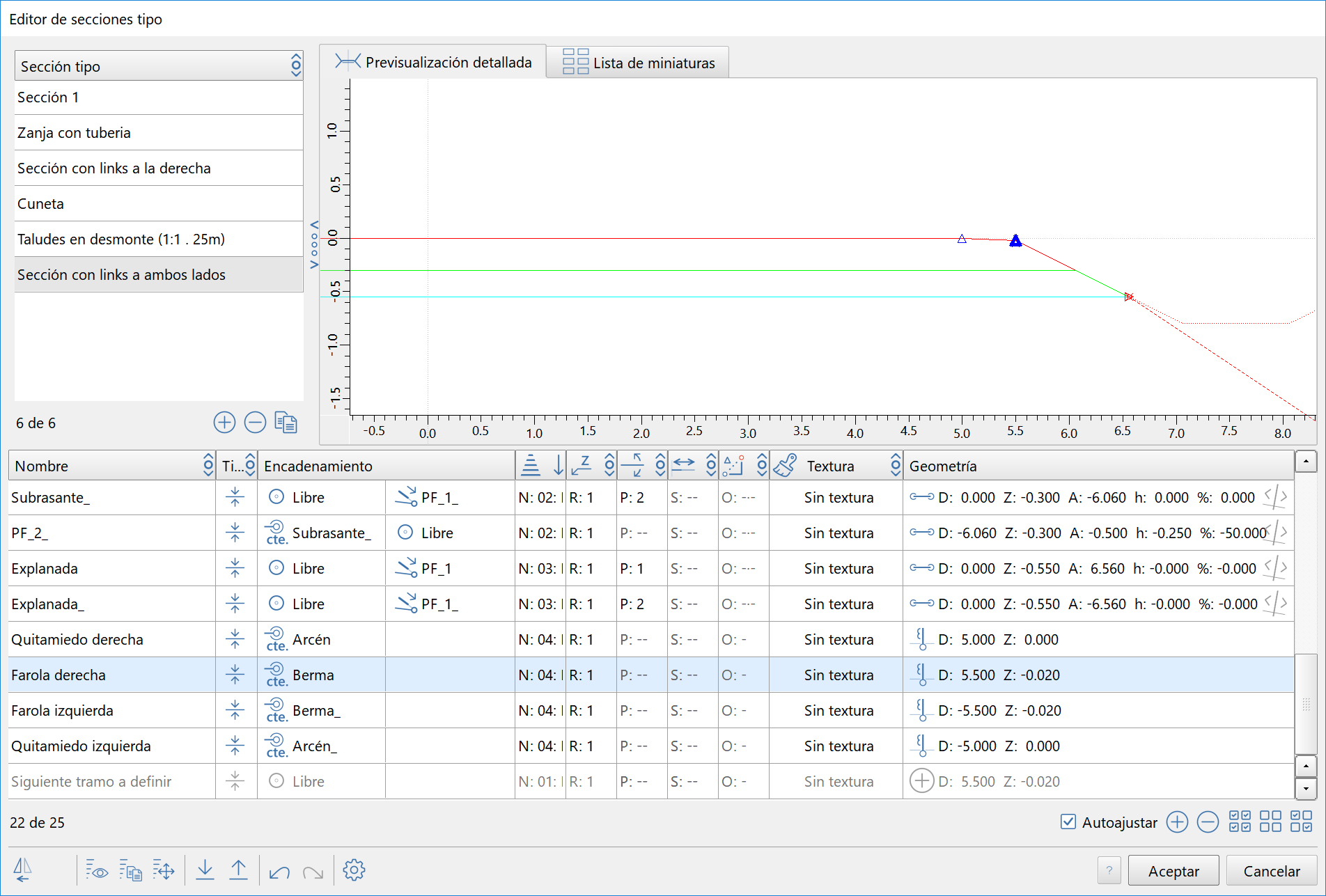

Sección con tramos de tipo símbolo

Los símbolos en la sección tipo se posicionan a una distancia y cota del eje, que pueden ser absolutas o dependientes de otro tramo.

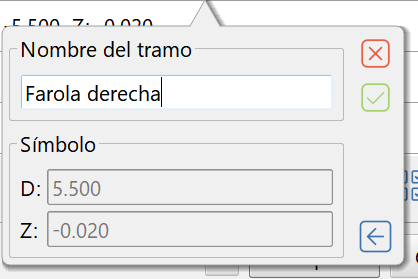

Edición de la geometría de un tramo de tipo símbolo
