Al crear un tramo de tipo símbolo se puede establecer el símbolo que se usará por defecto. El objetivo es simplificar la posterior asignación de símbolos y también la visualización del resultado en el propio editor.

Tenga en cuenta que el símbolo preferiblemente ha de contener los símbolos asignados para las vistas en planta, longitudinal, transversal y vistas 3D, pero es imprescindible que contenga el símbolo para perfiles transversales para poder verlos en la sección.

La definición de los símbolos asociados a múltiples vistas se hace desde el navegador, seleccionando el símbolo y editando sus propiedades para elegir el símbolo que se usará en perfiles longitudinales y transversales y en la vista 3D.

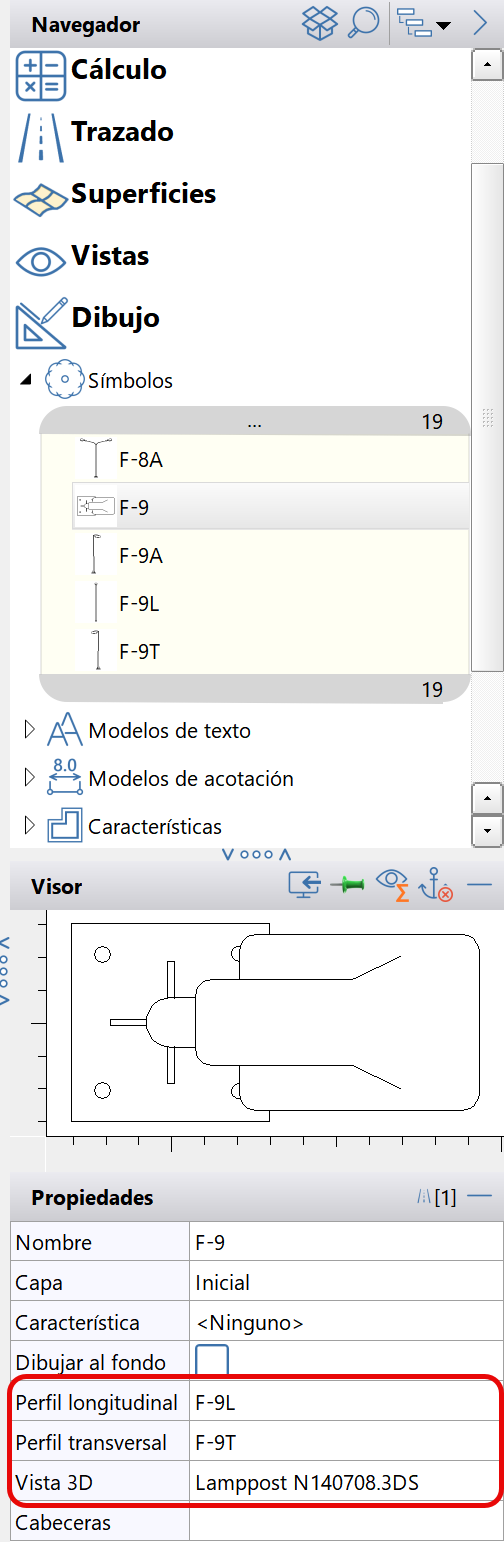

Propiedades de un símbolo (2D) con la definición de los símbolos que se usarán en otro tipo de vistas

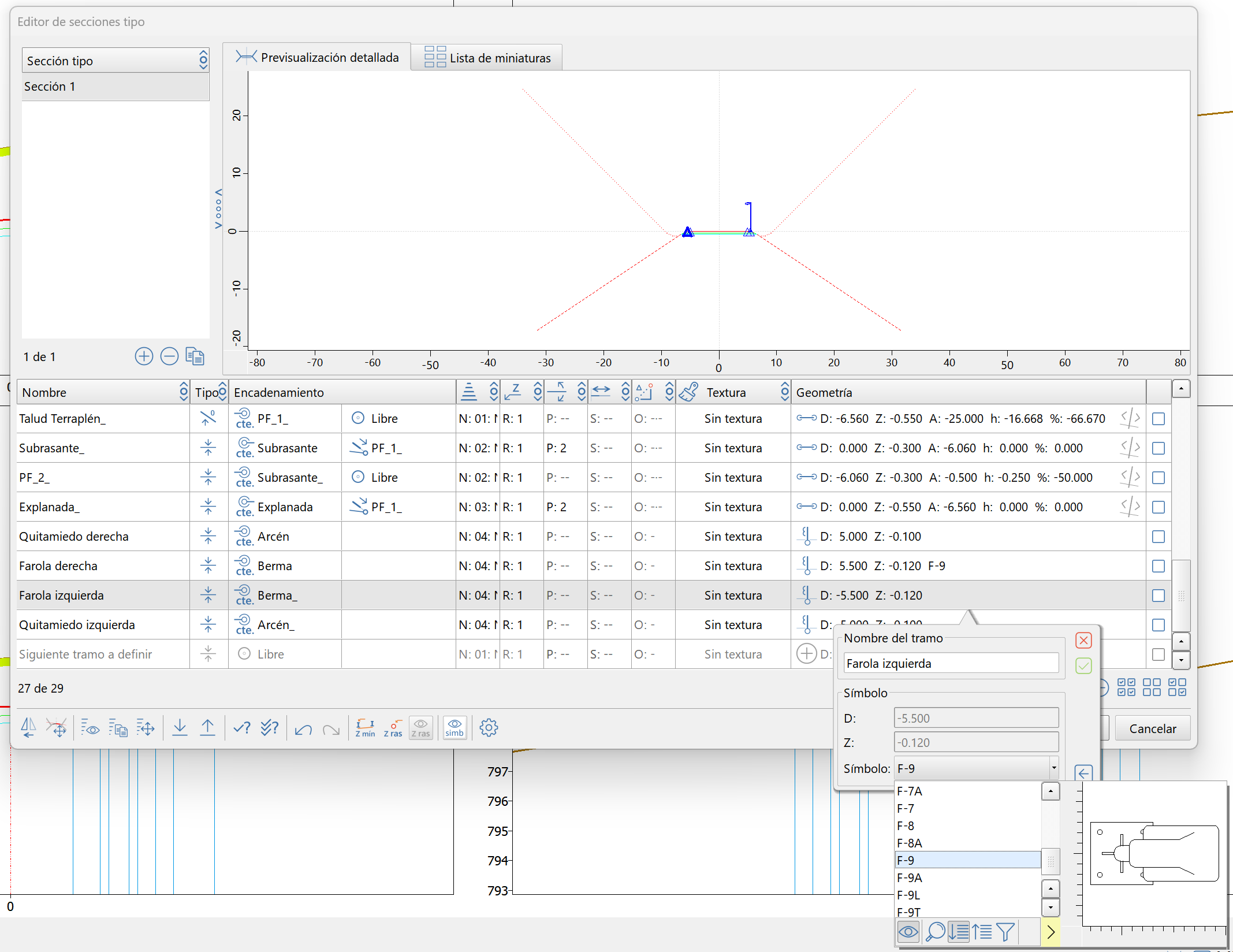

Edición de un tramo de tipo símbolo asignando un símbolo para múltiples vistas

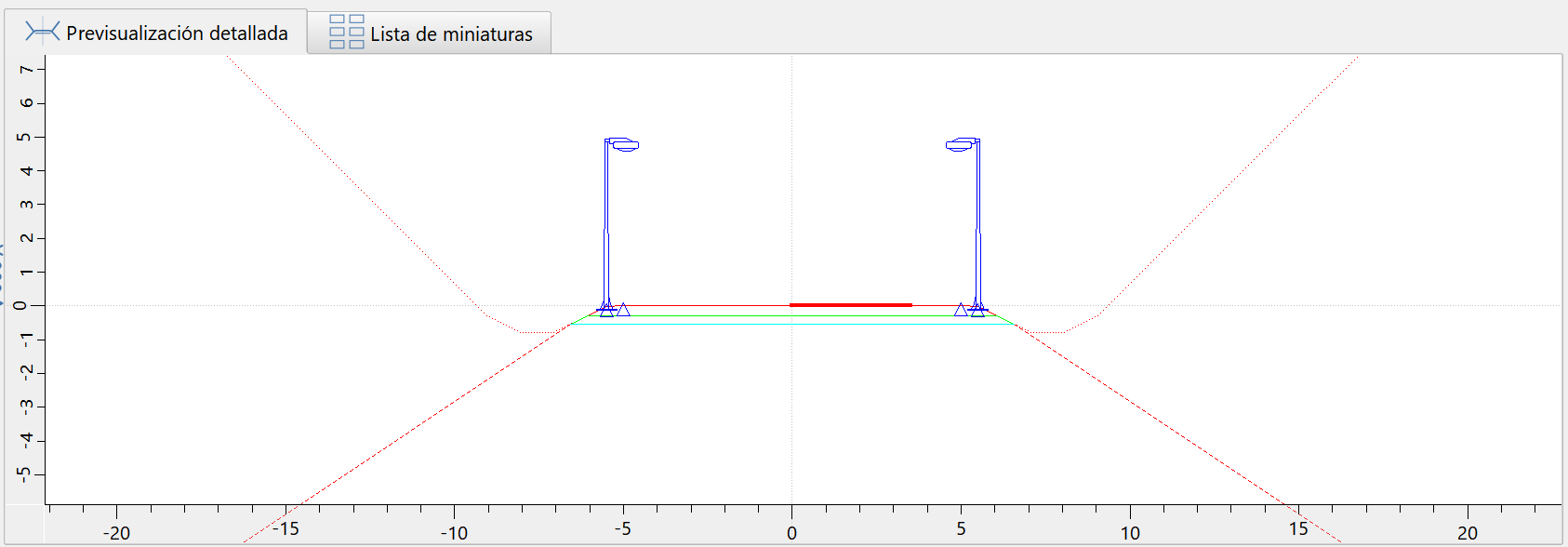

Vista de la sección con símbolos asociados

En la asignación de elementos del trazado podrá asignar los símbolos asociados en la sección o cualquier otro.

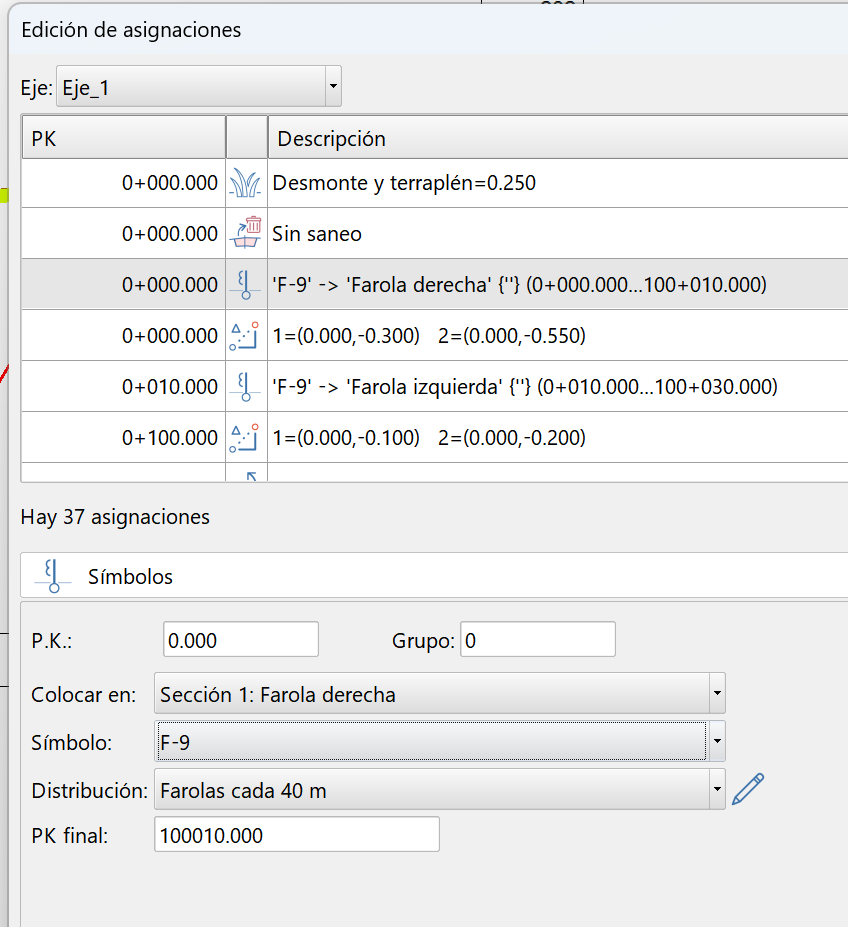

Asignación de símbolos usando el definido en la sección u otro.

Importación desde el CAD de polilíneas cerradas como bloques

Al importar una polilínea cerrada, desde el CAD al editor de secciones tipo, se genera un bloque que se puede cubicar de forma diferenciada.
