La opción Añadir bajo la lista de las OF permite crear nuevas OF de distintos tipos.
El menú que aquí se indica muestra un conjunto amplio de OF que puede variar según la versión de CARTOMAP.

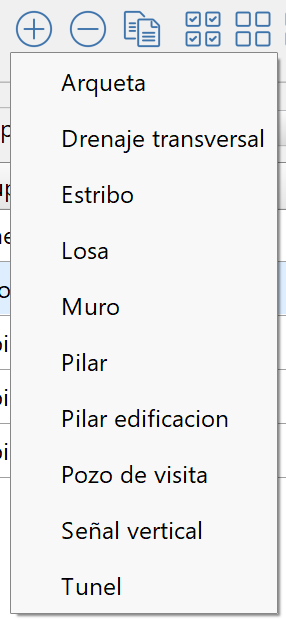

Menú de OF disponibles
Por defecto las OF se crean con parámetros que permiten su visualización previa a editar parámetros. Puede ser que durante la edición de los parámetros de una OF esta "desaparezca" del visor porque haya alguna incongruencia en los mismos. A continuación detallamos los pasos a seguir con cada OF:
Por defecto se crea partiendo de coordenadas (1000, 1000, 500) con azimut 50g, longitud 30m y pendiente del -2%. Deberá cambiar su posición y dimensiones y comprobar que el nivel para cubicar sea el adecuado.
Si durante la edición resulta una ODT de longitud excesiva, no se creará.
Obras de Drenaje Transversal (ODT)
Por defecto se crea partiendo de coordenadas (1000, 1000, 500) con azimut 50g, longitud 26.2m (5 vanos de 5m con contrafuertes de 0.2m) y pendiente del -2%. Deberá cambiar su posición y dimensiones y comprobar que el nivel para cubicar sea el adecuado.
Si durante la edición resulta un muro excesivo, no se creará.
Por defecto se crea partiendo de coordenadas (1000, 1000, 500) con azimut centro>tapa de 0g. Deberá cambiar su posición y dimensiones y comprobar que el nivel para cubicar sea el adecuado.
Si durante la edición resulta un pozo excesivo, no se creará.
