Anterior| Referencia > Edición > Características > Siguiente Crear una nueva característica |
Para crear una nueva característica, pulsar el botón
de la ventana Edición general de características (Edición-Características

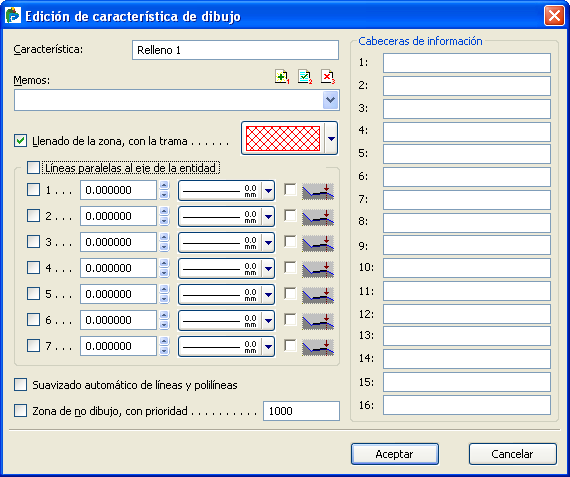

), se abrirá la ventana Edición de característica de dibujo:
|
También se puede crear una característica desde la ventana Edición de entidad gráfica, pulsando el botón añadir situado junto a la lista de selección Característica. Al pulsarlo, se accede a la ventana Edición de característica de dibujo y la Característica así creada queda directamente ligada a la entidad que se estaba editando. |
Característica: Campo para introducir el nombre de la característica. Admite caracteres numéricos y alfanuméricos.
Memos: Opciones para asignar memos de texto, imágenes, audio o vídeo a la característica.
Llenado de la zona, con la trama: Al activar esta opción, el interior de una entidad cerrada se rellenará con la trama seleccionada. La entidad sólo se rellenará correctamente si está completamente cerrada y los ítems que la forman son exclusivamente los que forman dicha superficie cerrada.
Líneas paralelas al eje de la entidad: Si se activa esta opción, se podrán crear hasta 7 líneas paralelas a la entidad. Para dibujar un línea paralela, se ha de activar uno de los 7 selectores, introducir la distancia a la que se ha de dibujar la paralela y seleccionar el tipo de línea desde el control de línea .
Zona de no dibujo, con prioridad: Activada esta opción, dentro del área de la entidad cerrada a la que se asigne la característica, no se visualizará ningún elemento cuya prioridad sea menor a la aquí especificada.
Zona de dibujo, con prioridad: Permite seleccionar una prioridad de dibujo para la propia entidad. Si esta prioridad es menor que la de la Zona de no dibujo, la entidad a la que se asigne la característica, también dejará de visualizarse.
Visualización entre las escalas: Permite seleccionar un rango de escalas de forma que la visualización e impresión de las entidades a las que se asigne la característica, sólo será posible dentro del mismo.
Cabeceras de información: Se muestran 16 campos editables, que permiten dar un título a la información que posteriormente se introduzca en los datos asociados a la entidad, y que será visible tanto allí como seleccionando información de la entidad. Puede obtener más información sobre la utilidad de esta opción en el capítulo Crear una nueva entidad de este manual.
Para generar una nueva característica de dibujo, seleccione los datos adecuados y pulse el botón Aplicar. Hecho esto, podrá asignarla a cualquier entidad del proyecto.
|
Se pueden importar características de dibujo creadas en otros trabajos al proyecto actual desde el Centro de comunicaciones, menú Archivo-Centro de comunicaciones. |
